ABB AC10272001R0101 Rješenje za prebacivanje na razini ventila 6,5 kV

Pregled proizvoda

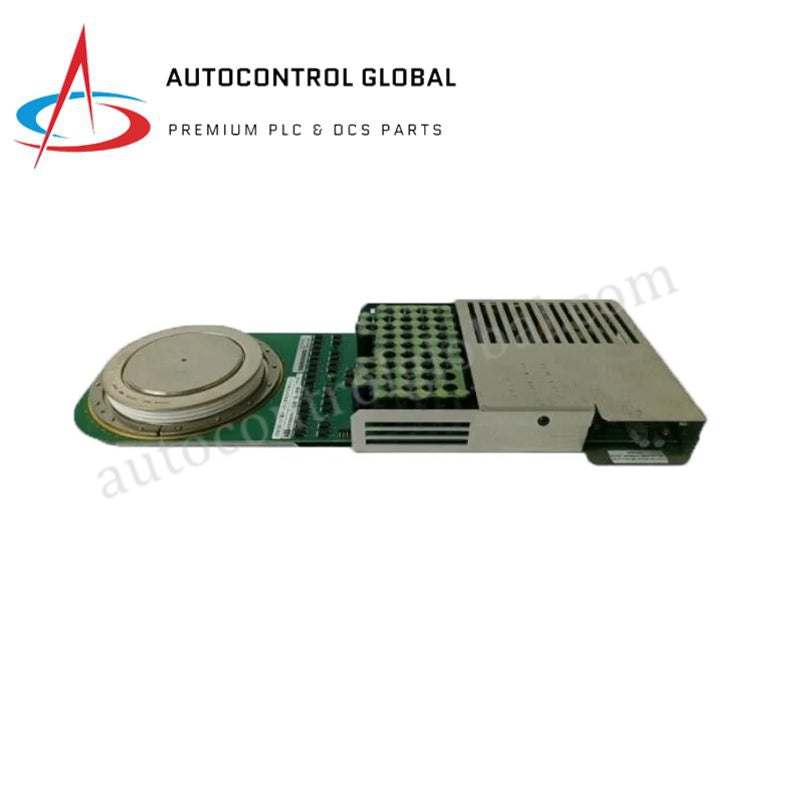

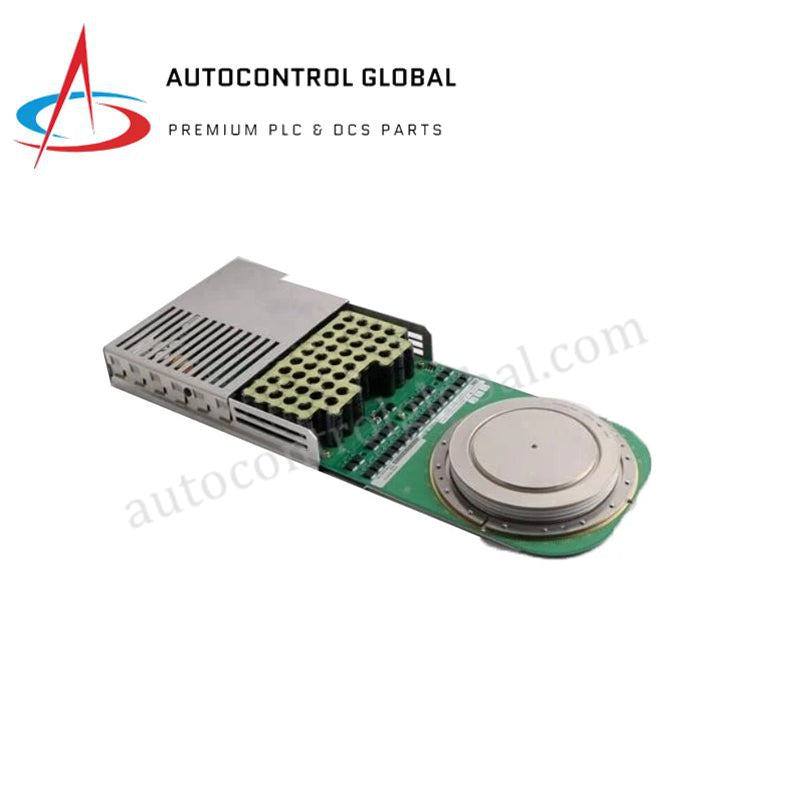

ABB AC10272001R0101 predstavlja vrhunsko rješenje za preklapanje snage na razini ventila, dizajnirano za višemegavatne konverzijske okoline. Ova kompletna sklopka integrira 5SHY55L4520 asimetrični press-pack IGCT s 5SXE10-0181 jedinicom za upravljanje visokim naponom. Povezujući ove komponente, ABB stvara sinkronizirani sklop za preklapanje koji uklanja složenost zasebnog podešavanja upravljača vrata. Ovaj modul služi kao primarni uređaj za preklapanje u HVDC prijenosnim podmodulima, MMC (Modularni višestupanjski pretvarač) sklopovima i industrijskim inverter ventilima za teške uvjete. Isporučujemo ovaj sklop kao 100% potpuno nov i originalan, osiguravajući vrhunsku trajnost poluvodiča i preciznost preklapanja za kritičnu energetsku infrastrukturu.

Tehničke specifikacije

Ovaj sklop pruža veliku sposobnost upravljanja strujom i blokiranja visokog napona kroz robusni dizajn bez prigušnice.

Inženjerske prednosti

• Optimizirana optička izolacija: Jedinica vrata 5SXE10-0181 koristi optički upravljački sučelje za upravljanje brzim preklapanjem. To osigurava potpunu galvansku izolaciju između niskonaponske upravljačke elektronike i višekilovoltnog energetskog stupnja, sprječavajući katastrofalne smetnje signala u HVDC i velikim pogonskim sustavima.

• Superiorno preklapanje bez prigušnice: Asimetrični IGCT dizajn (5SHY55L4520) omogućuje isključivanje bez potrebe za složenim, glomaznim prigušnicama. To smanjuje ukupni prostor sustava, smanjuje gubitke pri preklapanju i pojednostavljuje cjelokupni mehanički dizajn pretvaračkog ventila.

• Press-pack dizajn s visokom EMC otpornosti: Sklop ima press-pack mehaničku strukturu koja podnosi ekstremne termičke cikluse i visoke pritiske stezanja. Ovaj dizajn nudi izvrsnu elektromagnetsku otpornost (EMC), osiguravajući stabilan rad čak i u blizini visokosnažnih čeličana ili rudarskih dizala.

• Napredno nadgledanje kvarova: Integrirana jedinica za upravljanje vratima kontinuirano prati prekomjernu struju, prenapon i kratke spojeve. Izvršava zaštitna isključenja u manje od 30 μs, štiteći skupi IGCT poluvodič od oštećenja tijekom mrežnih tranzijenata ili kvarova nizvodno.

• Visoki kapacitet impulsa: S ocjenom impulsa od 28 kA, 5SHY55L4520 podnosi velike strujne vrhove tijekom pokretanja ili kvarova. Ova izdržljivost čini AC10272001R0101 preferiranim izborom za brodske pogone i teške industrijske regenerativne pogone.

Često postavljana pitanja

• Uključuje li AC10272001R0101 i jedinicu za upravljanje vratima i IGCT modul?

  Da. AC10272001R0101 je tvornički usklađeni sklop koji uključuje i 5SXE10-0181 upravljač vratima i 5SHY55L4520 IGCT modul, prethodno testirane za sinkroni rad.

• Može li se ovaj sklop koristiti u ACS1000 pogonima srednjeg napona?

  Apsolutno. Komponente 5SXE10-0181 i 5SHY55L4520 su standardne zamjene za ACS1000 pogonske sustave, osobito u teškoj industriji poput rudarstva i pomorskih pogona.

• Koji je značaj "asimetričnog" IGCT dizajna?

  Asimetrični dizajn (5SHY55L4520) optimiziran je za niske gubitke u uključenom stanju i brzu sposobnost isključivanja u sustavima gdje dvosmjerno blokiranje napona obavljaju druge komponente (poput dioda). To maksimizira učinkovitost u visokofrekventnim pretvaračima.

• Kako osiguravate integritet optičkog sučelja tijekom transporta?

  Svaka jedinica isporučuje se kao 100% potpuno nova u originalnom ABB tvorničkom pakiranju sa specijaliziranim unutarnjim osloncima. Osiguravamo dodatne zaštitne slojeve za optičke priključke kako bismo spriječili ulazak prašine ili mehanička oštećenja tijekom međunarodnog prijevoza.
