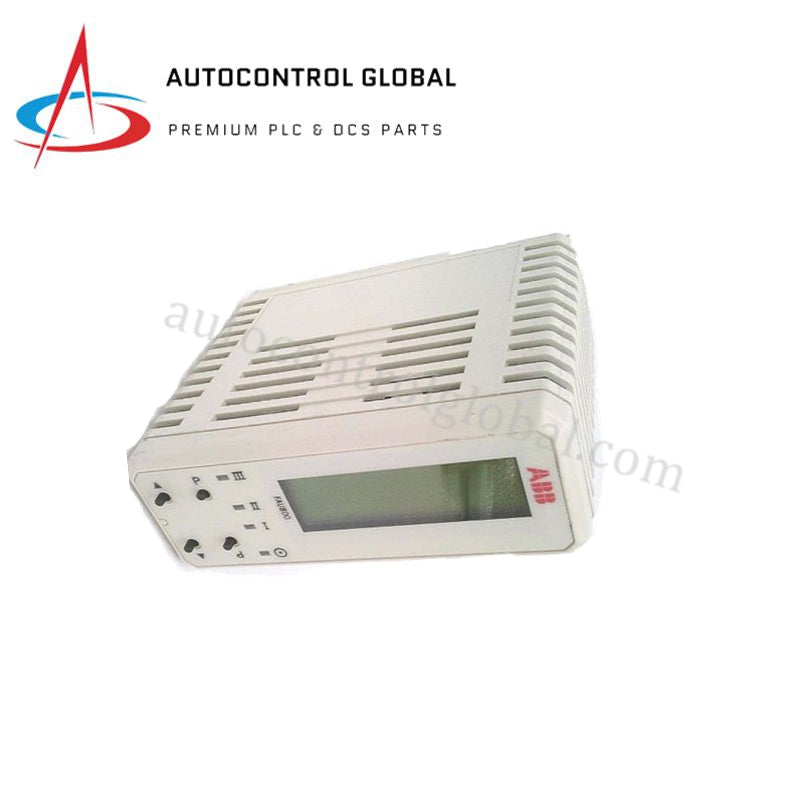

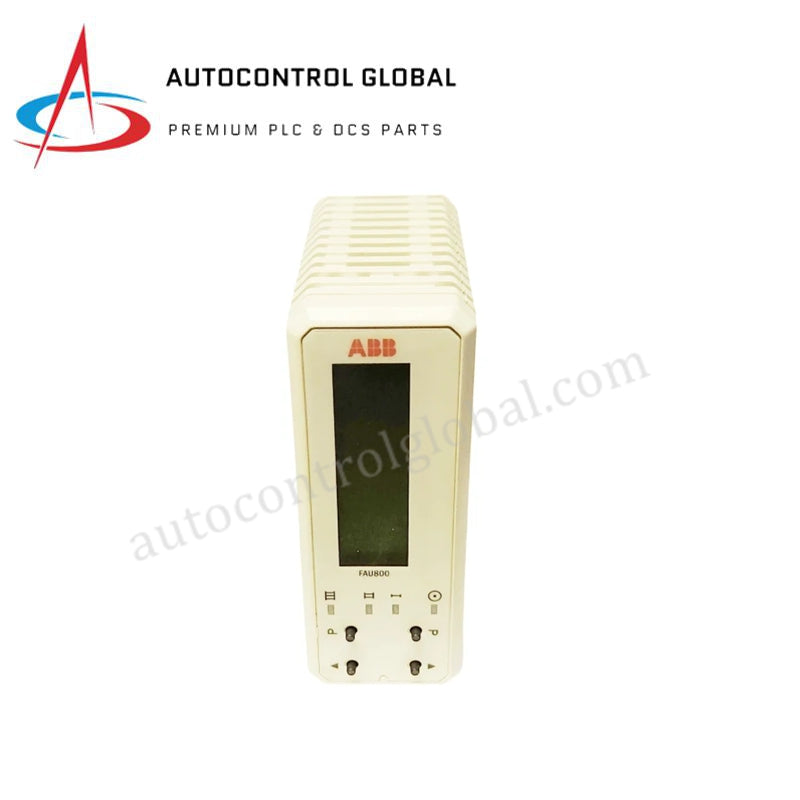

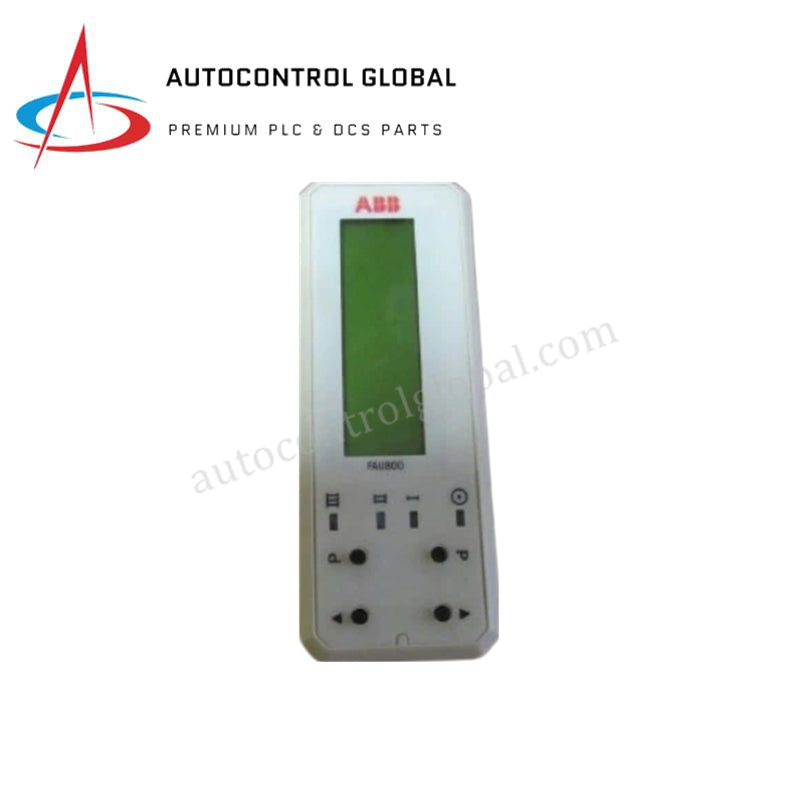

ABB FAU800 Rack Mount Gateway za analizu plamena

Pregled proizvoda

 ABB FAU800 (Broj dijela: C10-11010) funkcionira kao jedinica za visoko preciznu analizu plamena i Fieldbus adapter. Ovaj potpuno novi, originalni modul pruža ključnu komunikacijsku poveznicu između detektora plamena i ABB mreža za upravljanje procesima. Pretvarajući složene podatke o izgaranju u digitalne Fieldbus signale, omogućuje praćenje stabilnosti i intenziteta plamena u stvarnom vremenu. FAU800 ima važnu ulogu u sustavima upravljanja plamenikom (BMS), osiguravajući da sigurnosno kritični podaci stignu do PLC-a ili DCS-a bez kašnjenja, čime se sprječavaju opasni uvjeti u industrijskim pećima i kotlovima.

Tehničke specifikacije

FAU800 koristi naprednu obradu signala za održavanje integriteta podataka velikom brzinom:

• Proizvođač: ABB Grupa

• Identifikacija modela: FAU800 (C10-11010)

• Stanje: 100% potpuno novi, originalni tvornički proizvod

• Tip modula: Jedinica za analizu plamena / Fieldbus adapter

• Podržani protokoli: PROFIBUS DP, FOUNDATION Fieldbus, Modbus

• Brzina komunikacije: Do 12 Mbps (ovisno o protokolu)

• Napajanje: 24 VDC nominalno

• Sučelje: Redundantni komunikacijski kanali za poboljšanu otpornost na kvarove

• Radna temperatura: –25°C do +70°C

• Diagnostika: Integrirane LED indikacije statusa i interne dijagnostičke rutine

• Montiranje: Opcije montaže na ormar ili DIN-šinu/panel (ovisno o konfiguraciji)

• Težina: 0,3 kg (0,45 lbs)

• Certifikati: CE, UL, CSA, ATEX (ovisno o konfiguraciji)

Inženjerske prednosti

ABB FAU800 rješava izazov  pouzdanosti signala u zonama visokih smetnji izgaranja. Senzori plamena često rade u okruženjima s jakim elektromagnetskim šumom; FAU800 koristi  redundantne komunikacijske kanale kako bi osigurao da signali gašenja plamena ili fluktuacije intenziteta stignu do kontrolera čak i ako jedan kanal ima smetnje. Ova redundancija smanjuje neželjene prekide dok održava sigurnosni režim bez kvarova.

Dizajniran za ormariće s visokom gustoćom upravljanja, FAU800 ima  kompaktne dimenzije 120 × 25 × 100 mm. To inženjerima omogućuje integraciju više točaka analize plamena unutar jednog ormarića bez prevelikog zagrijavanja, zahvaljujući niskoj  potrošnji energije od 5W. Modul podržava  integraciju više protokola, što omogućuje jednoj hardverskoj platformi komunikaciju putem PROFIBUS DP, Modbus ili FOUNDATION Fieldbus. Ova svestranost pojednostavljuje upravljanje rezervnim dijelovima u objektima s različitim mrežnim arhitekturama. Nadalje,  ugrađene LED diode za dijagnostiku pružaju trenutnu vizualnu potvrdu stanja sabirnice i napajanja, značajno smanjujući vrijeme otklanjanja poteškoća tijekom kritičnih faza pokretanja plamenika.

Česta pitanja

Kako FAU800 poboljšava sigurnost sustava upravljanja plamenikom (BMS)?FAU800 djeluje kao inteligentni ulaz koji prati stanje signala detektora plamena. Omogućujući brzi prijenos podataka (do 12 Mbps) i redundantne kanale, osigurava da PLC odmah primi naredbu "plamen ugašen", što omogućuje trenutačni sigurnosni prekid rada i sprječava nakupljanje neizgorenog goriva.

Je li za konfiguraciju protokola potreban poseban softver?Konfiguracija se obično provodi putem inženjerskog paketa ABB kontrolnog sustava. FAU800 se automatski prilagođava odabranom Fieldbus protokolu (PROFIBUS, Modbus itd.) na temelju hardverskih postavki i mrežnog završetka, omogućujući besprijekornu integraciju u postojeće Experion ili Symphony Plus arhitekture.

Je li FAU800 kompatibilan sa starijim sustavima detekcije plamena montiranim na ormar?Da. Model C10-11010 podržava standardne konfiguracije montaže na ormar, što ga čini izravnim nadogradnjom ili zamjenom za naslijeđene jedinice za analizu plamena. Njegov zahtjev za napajanjem od 24 VDC i kompaktne dimenzije olakšavaju retrofitting u postojeće ormariće.

Može li FAU800 raditi u neklimatiziranim okruženjima elektrana?Apsolutno. Jedinica ima industrijski radni raspon od –25°C do +70°C. Njena robusna konstrukcija otporna je na vibracije i temperaturne cikluse uobičajene u elektranama i petrokemijskim postrojenjima, osiguravajući neprekidan rad 24/7.
