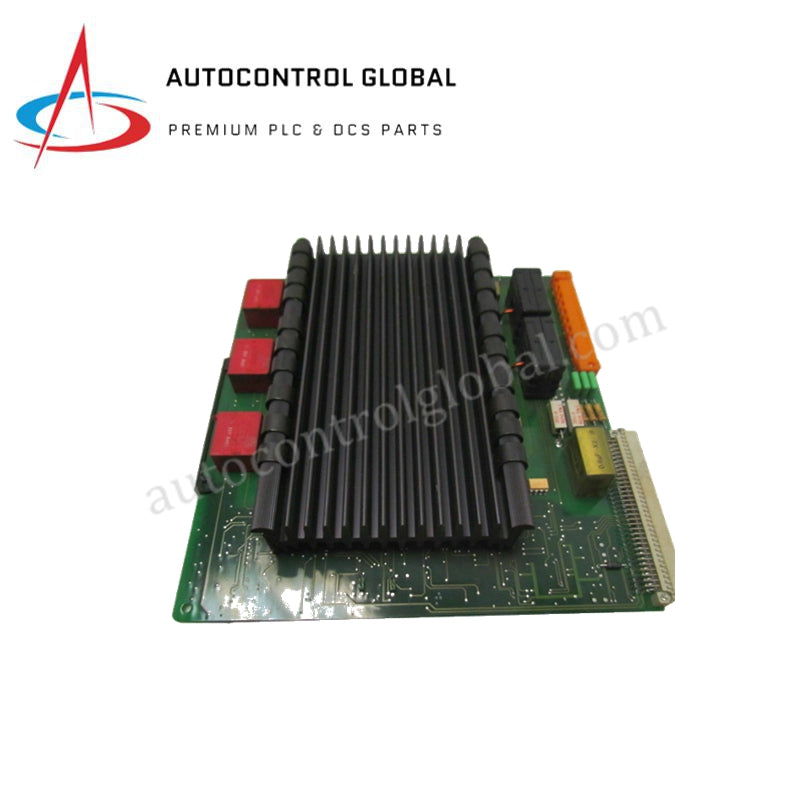

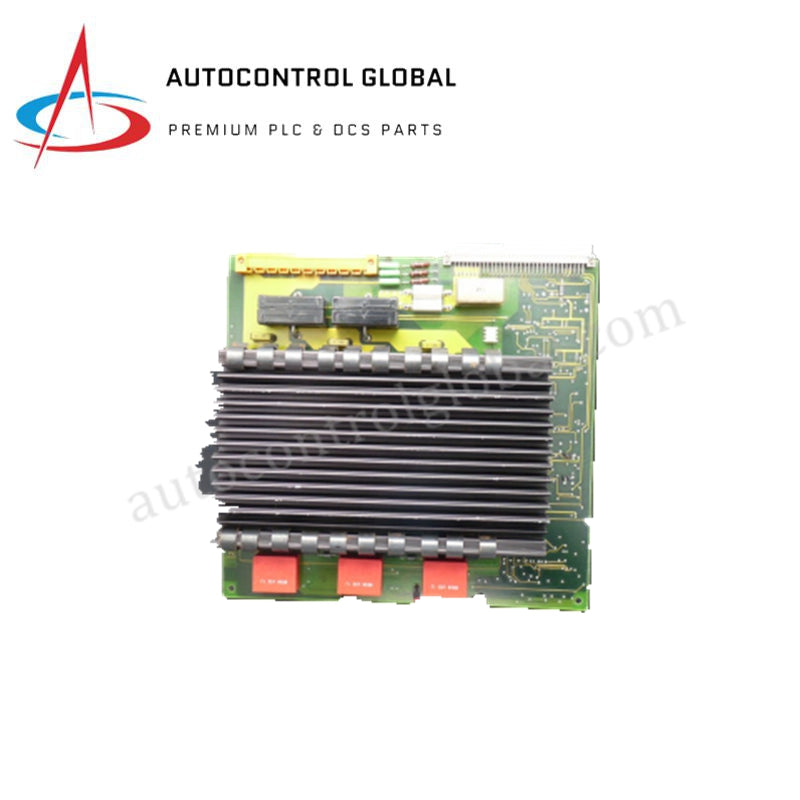

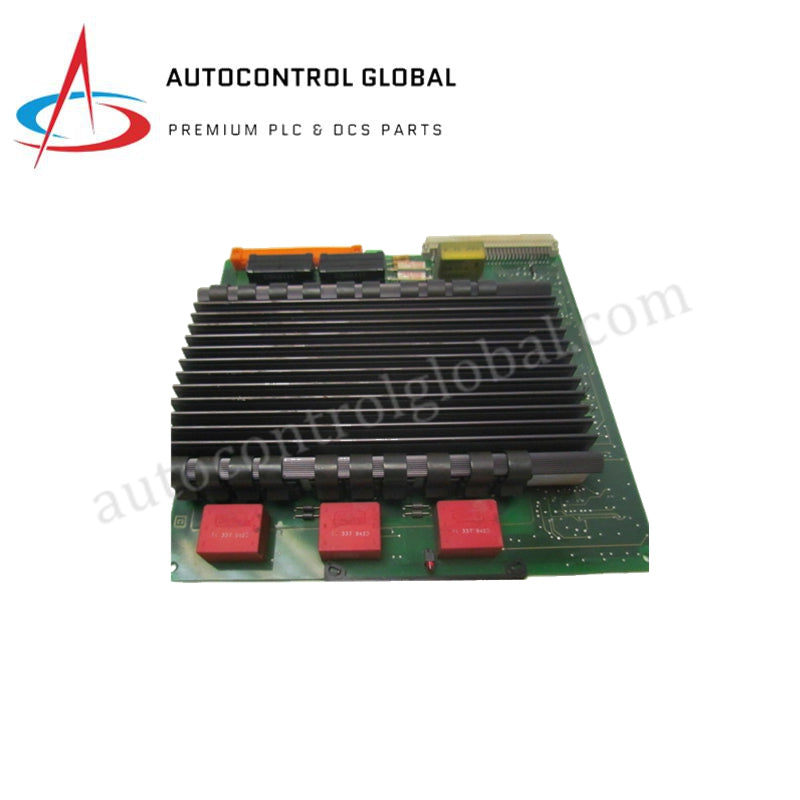

ABB robotska osna ploča DSQC363 3HAC1462-1 originalni rezervni dio

Opis proizvoda

Brza računala osi i upravljanje pokretom

 DSQC363 (Broj dijela: 3HAC1462-1) je visokoučinkovita računalna ploča za os dizajnirana za generacije ABB S4C+ i IRC5 upravljača robota. Služi kao namjenska procesorska jedinica za kinematiku pokreta,  DSQC363 (3HAC1462-1) obrađuje izračune servo petlje u stvarnom vremenu potrebne za precizno pozicioniranje osi, regulaciju brzine i višedimenzionalnu sinkronizaciju. Funkcionira kao posrednik između glavnog CPU-a i servo pogonskog sustava, tumačeći povratne informacije s rezolutora i enkodera kako bi osigurao glatki pokret robota i visoku točnost putanje.

Detaljne tehničke specifikacije

 DSQC363 3HAC1462-1 je izrađen da zadovolji zahtjeve za velikom propusnošću suvremene industrijske robotike, osiguravajući determinističku kontrolu pod velikim računalnim opterećenjima.

• Proizvođač: ABB

• Oznaka modela: DSQC363

• Broj dijela (P/N): 3HAC1462-1

• Vrsta proizvoda: Računalo osi / modul upravljanja pokretom

• Kompatibilnost sustava: ABB S4C+ i IRC5 upravljači robota

• Ulazni napon: 24 V DC (napajanje preko stražnje ploče upravljača)

• Obrada signala: Brza obrada povratnih informacija s rezolutora i enkodera

• Komunikacijsko sučelje: Vlasnički ABB visokobrzinski sustavni bus

• Izlazi za upravljanje: Namjenski signali za servo pojačala i motore

• Diagnostika: LED indikatori na prednjoj ploči za status sustava i pogreške specifične za os

• Radna temperatura: 0 °C do +45 °C

• Temperatura skladištenja: -25 °C do +70 °C

• Dimenzije (pakiranje): 18,4 cm x 22,2 cm x 24,1 cm

• Težina modula: 1,9 kg (4,2 lbs)

• Zemlja podrijetla: Švicarska / Švedska (ovisno o dobavljaču)
