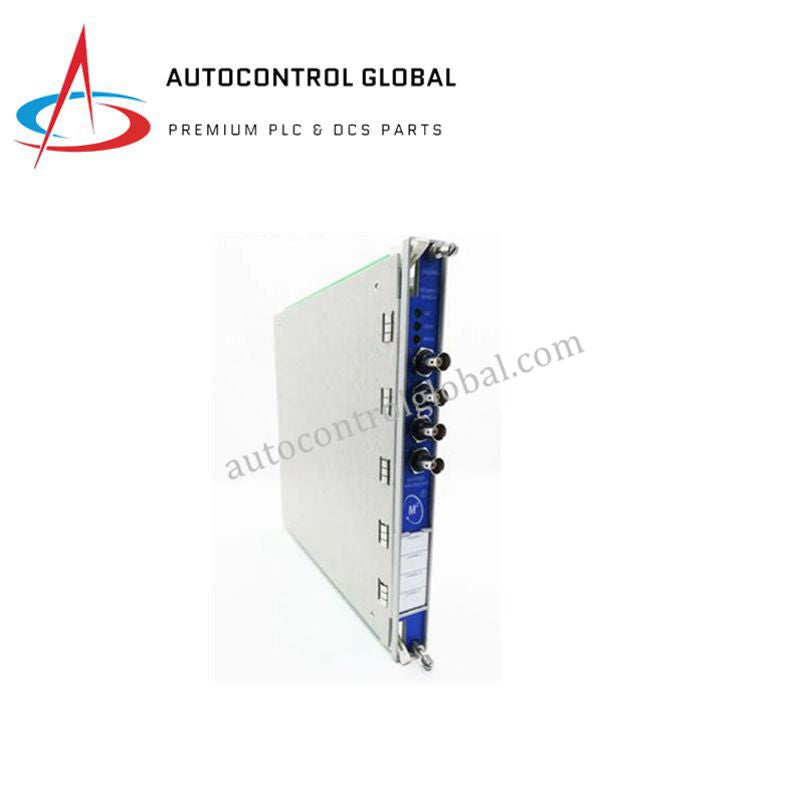

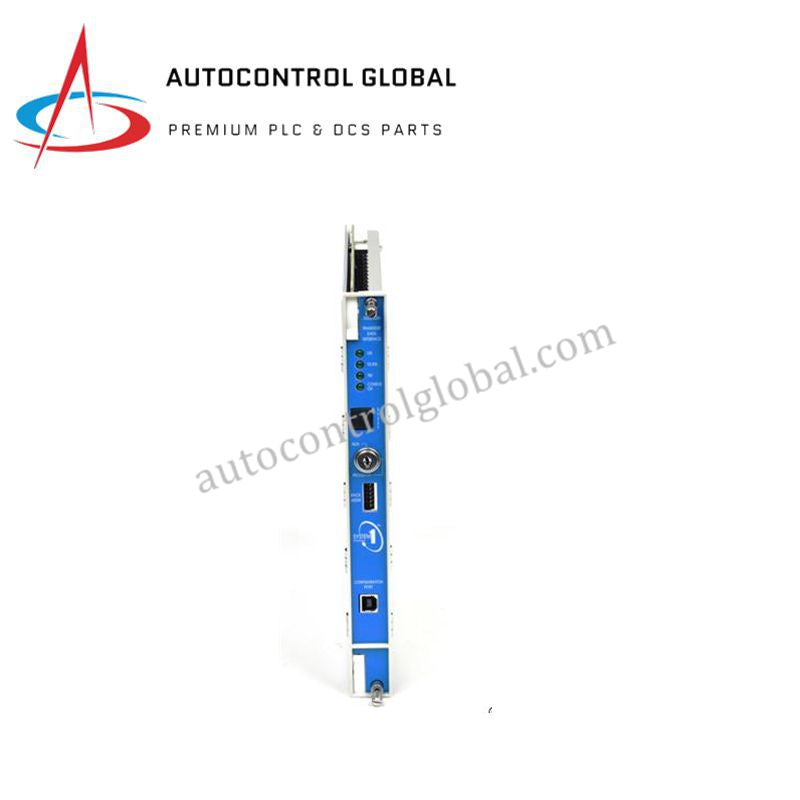

Bently Nevada 136188-02 3500/92-04-01-R0 Gateway putem FedExa
Manufacturer: Bently Nevada
-
Part Number: 3500/92-04-01-R0
Condition：New with Original Package
Product Type: Komunikacijski pristupnici
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Bently Nevada 3500/92 Communications Gateway (136188-02) djeluje kao digitalni most između 3500 sustava za zaštitu strojeva i visoke razine upravljačke arhitekture vaše tvornice. Ovaj modul prikuplja sve statičke i dinamičke podatke—uključujući razine vibracija, alarme i status modula—s ležišta u ormaru i prenosi ih na DCS, SCADA ili PLC sustave. Podržavajući i brzi Ethernet i naslijeđene serijske protokole, osigurava da kritični podaci o stanju strojeva ostanu dostupni za donošenje odluka u stvarnom vremenu. Ovaj modul isporučujemo kao 100% potpuno nov i originalan, spreman za trenutnu integraciju.
Razrada broja dijela: 3500/92-AA-BB-CC
Konfiguracija 3500/92 određuje fizički sloj komunikacije i certifikate odobrenja. 3500/92-04-01-R0 koristi sljedeću logiku:
-
04 (Modbus Ethernet/RS232/RS422 I/O): Oprema modul s dvostrukim serijskim priključcima i 10/100 Base-T Ethernet priključkom.
-
01 (Agencijsko odobrenje): CSA/NRTL/C (Klasa 1, Div 2) certificiran za opasna okruženja.
-
R0 (Revizija firmvera): Specifična tvornička verzija za stabilno mapiranje Modbus TCP/RTU.
Tehničke specifikacije
| Parametar | Detalji |
| Protokoli | Modbus RTU (serijski) i Modbus TCP (Ethernet) |
| Ethernet priključak | 10/100 Mbps RJ45 |
| Serijski priključci | 2 x RS-232 / RS-422 konfigurabilna priključka |
| Brzina osvježavanja podataka | Podržava do 20 uzoraka u sekundi |
| Izolacija | 500 Vdc između ležišta i komunikacijskih priključaka |
| Temperatura | Radni raspon od 0°C do +65°C |
| Vlažnost | 5% do 95% RH (bez kondenzacije) |
| Redundancija | Podržava konfiguraciju s dva gatewaya za otpornost na kvarove |
Inženjerske prednosti
-
Besprijekorna integracija s DCS-om: 3500/92 uklanja potrebu za složenim ožičenjima mapiranjem stotina vrijednosti iz ormara u jedan Modbus registar. To značajno smanjuje vrijeme instalacije i troškove kabliranja tijekom puštanja u rad tvornice.
-
Višenamjenski protokol: Nudeći istovremeno Modbus TCP i RTU, ovaj modul omogućuje prijenos podataka modernom SCADA sustavu temeljenom na Ethernetu, dok istovremeno održava naslijeđenu serijsku vezu s lokalnim PLC-om.
-
Visoka brzina prijenosa podataka: Ethernet sučelje pruža propusnost potrebnu za prijenos detaljnih statusnih bitova i popisa alarmnih događaja bez kašnjenja, osiguravajući da vaša kontrolna soba vidi što i sustav zaštite u stvarnom vremenu.
-
Otpornost i pouzdanost: Za razliku od standardnih industrijskih gatewaya, 3500/92 je posebno dizajniran za električne smetnje i vibracije u turbinskim halama. Ima specijalizirano oklopljenje koje sprječava da EMI ošteti serijske ili Ethernet podatkovne pakete.
Često postavljana pitanja
P: Može li 3500/92 pružiti prijelazne podatke za dijagnostički softver?
O: Ne. 3500/92 je dizajniran za statičke podatke (ukupne vrijednosti, status alarma). Za visokorezolucijske prijelazne podatke (valni oblici/spektar) potrebne za System 1 softver, morate koristiti 3500/22M Transient Data Interface (TDI).
P: Podržava li ovaj modul redundantne komunikacijske putove?
O: Da. Možete instalirati dva 3500/92 modula u jedan ormar. Ako primarni gateway ili njegova mrežna veza zakažu, sekundarni gateway osigurava neprekidan protok podataka prema vašem DCS-u.
P: Je li 136188-02 I/O modul uključen?
O: Da, kada se naruči kao kompletna jedinica, 136188-02 I/O modul se pričvršćuje na stražnju stranu ormara kako bi osigurao fizičke RS-232/422 i Ethernet veze.
