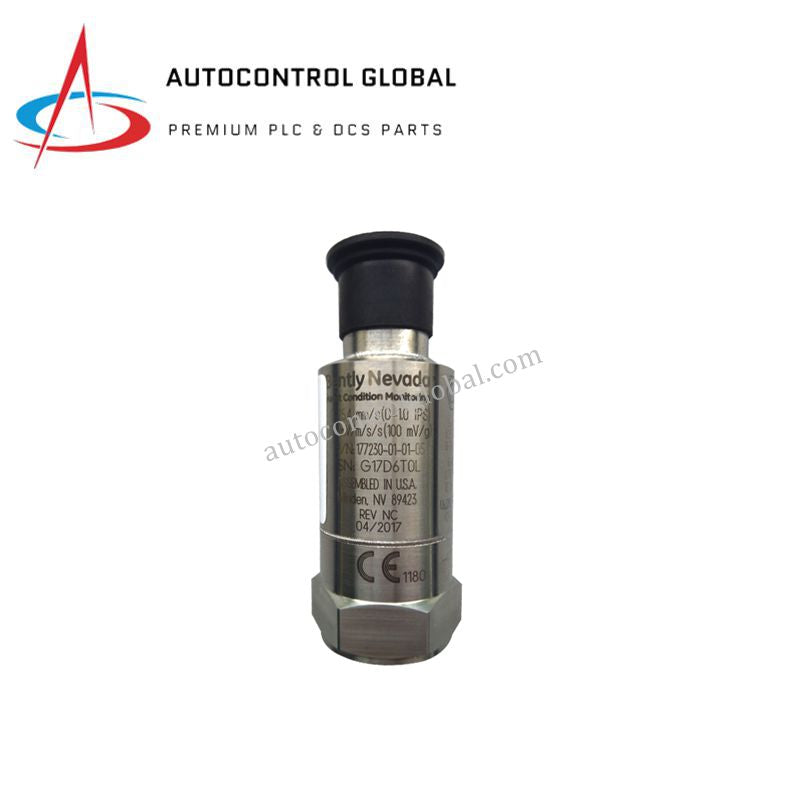

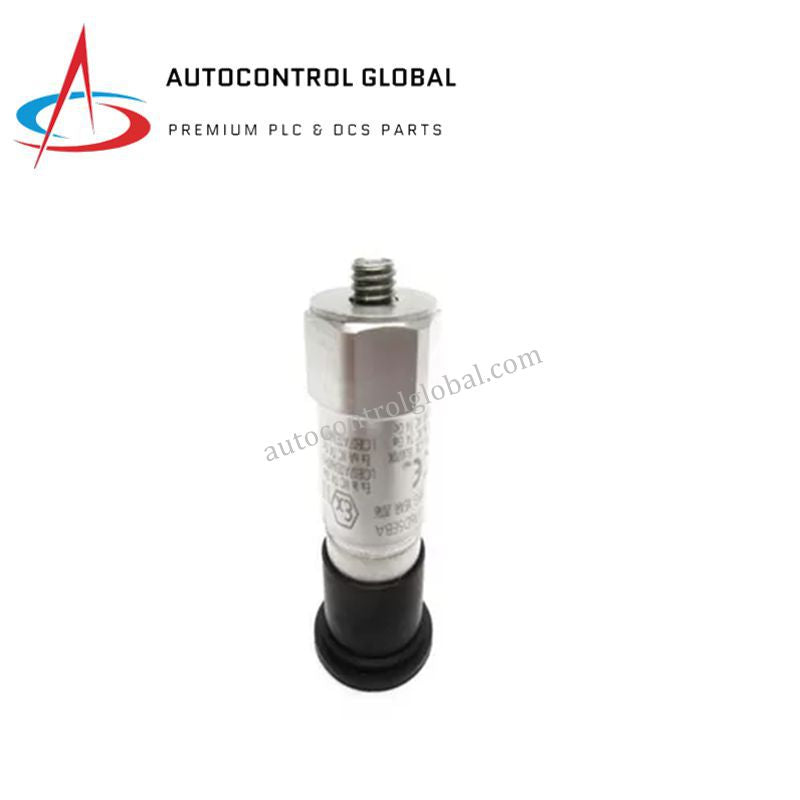

Bently Nevada 177230-00-02-05 seizmički pretvarač za PLC
Manufacturer: Bently Nevada
-
Part Number: 177230-00-02-05
Condition：New with Original Package
Product Type: Seizmički predajnici
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Bently Nevada 177230-00-02-05 je visokoprecizni seizmički predajnik napajan u petlji, dizajniran za kontinuirano praćenje vibracija kućišta industrijskih rotirajućih strojeva. Ovaj modul pojednostavljuje sučelje između terenskih uređaja i sustava upravljanja postrojenjem izlazom standardnog 4–20 mA signala proporcionalnog brzini vibracija. Takva arhitektura omogućuje izravnu integraciju u PLC, DCS i SCADA platforme bez potrebe za posrednim monitorima vibracija. Ovaj predajnik isporučujemo kao 100% potpuno nov i originalan u tvorničkom pakiranju, s dodatnim sekundarnim dinamičkim izlazom signala za sveobuhvatnu spektralnu analizu.
Razrada broja dijela: 177230-00-02-05
Serija Bently Nevada 177230 koristi specifičnu kodnu strukturu za definiranje načina montaže, raspona i odobrenja agencija.
| Prilog | Definicija | Konfiguracija |
| -00 | Raspon skale | 0 do 1,0 in/s (25,4 mm/s) RMS |
| -02 | Opcija montaže | M8 x 1,25 metrički nosač za montažu |
| -05 | Odobrenje agencije | Višestruka svjetska odobrenja (ATEX, IECEx, CSA, UL) |
Tehničke specifikacije
| Parametar | Detalji specifikacije |
| Napon napajanja | 12 do 30 V DC (napajanje u petlji) |
| Izlazni signal | 4–20 mA strujna petlja proporcionalna brzini |
| Dinamički izlaz | Pin C: Nenadzirani akceleracijski signal (100 mV/g ±20%) |
| Potpuni raspon skale | 25,4 mm/s (1,0 in/s) RMS |
| Frekvencijski odziv | 10 Hz do 1 kHz (±10%) |
| Rezonantna frekvencija | > 12 kHz (montirano) |
| Senzorski element | Keramički tip smicanja |
| Materijal kućišta | Nehrđajući čelik |
| Radna temperatura | -30°C do +100°C (-22°F do +212°F) |
Inženjerske prednosti
-
Učinkovitost napajanja u petlji: Predajnik radi na jednostavnoj 2-žičnoj 4-20 mA petlji. Ovaj dizajn smanjuje troškove ožičenja i pojednostavljuje priključke u ormarima, istovremeno pružajući vrlo pouzdan signal na velikim udaljenostima.
-
Dvostruka signalna dijagnostika: Dok 4-20 mA petlja pruža opće podatke o trendu za zaštitu strojeva, predajnik također daje nenadzirani dinamički akceleracijski signal preko pina C. Inženjeri mogu izravno spojiti prijenosne uređaje za prikupljanje podataka na ovaj pin za detaljnu FFT analizu bez prekidanja primarne sigurnosne petlje.
-
Otpornost keramičkog smicanja: Senzorski element koristi keramičku smičnu arhitekturu. Ova konfiguracija izolira kristal od deformacija baze i temperaturnih promjena, osiguravajući da podaci o vibracijama ostanu točni čak i tijekom brzih temperaturnih fluktuacija u zahtjevnim industrijskim uvjetima.
-
Univerzalna integracija upravljanja: Model 177230-00-02-05 ne zahtijeva konfiguraciju ili kalibraciju na terenu. Izravno komunicira sa standardnim analogno-ulaznim karticama na PLC i DCS sustavima, čineći ga rješenjem "uključi i koristi" za nadzor pumpi, ventilatora i motora.
Česta pitanja
P: Treba li 177230-00-02-05 vanjski Proximitor?
O: Ne. Ovo je samostalni seizmički predajnik. Generira vlastiti signal proporcionalan brzini kućišta i ne zahtijeva vanjski upravljački modul ili Proximitor za sučelje s vašim sustavom upravljanja.
P: Mogu li ovaj senzor montirati na zakrivljeno kućište stroja?
O: Ispravna instalacija zahtijeva ravnu, glatku površinu kako se ne bi narušila rezonantna frekvencija senzora. Preporučujemo obradu ravnog mjesta ili korištenje montažnog bloka ako je površina kućišta nepravilna.
P: Je li nosač za montažu M8 x 1,25 uključen?
O: Opcija "-02" u broju dijela označava metrički nosač za montažu M8 x 1,25. Kao potpuno nova jedinica, dolazi s tvornički specificiranom opremom potrebnom za trenutnu instalaciju.
P: Kako se dinamički izlazni signal razlikuje od 4-20 mA signala?
O: 4-20 mA signal predstavlja ukupnu razinu vibracija za praćenje trenda i alarmiranje. Dinamički signal (100 mV/g) pruža sirove podatke valnog oblika koje održavanje koristi za naprednu dijagnostiku kvarova, poput prepoznavanja trošenja ležajeva ili problema s prijenosom zupčanika.
