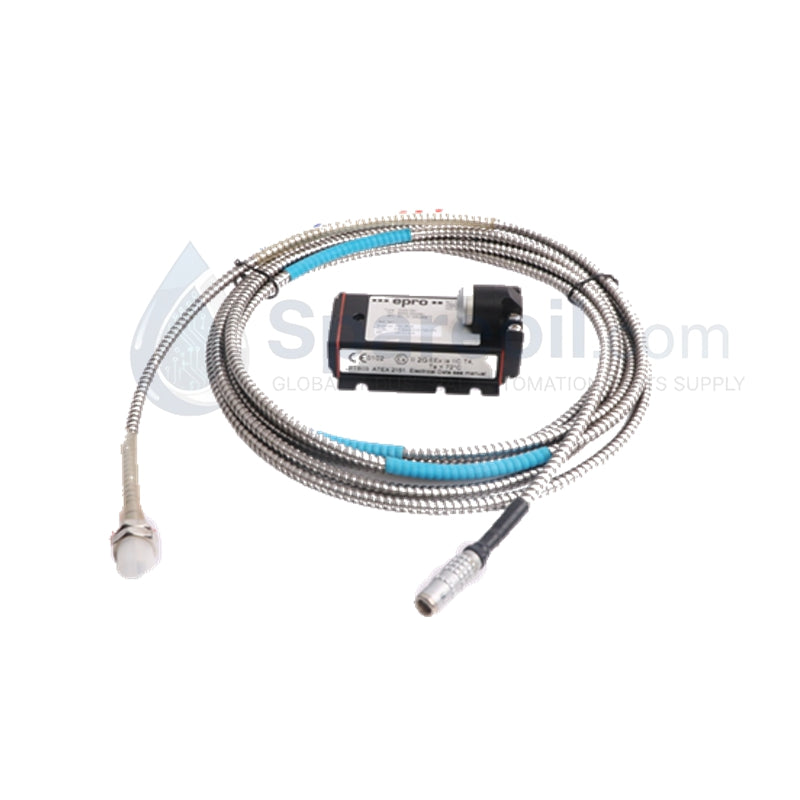

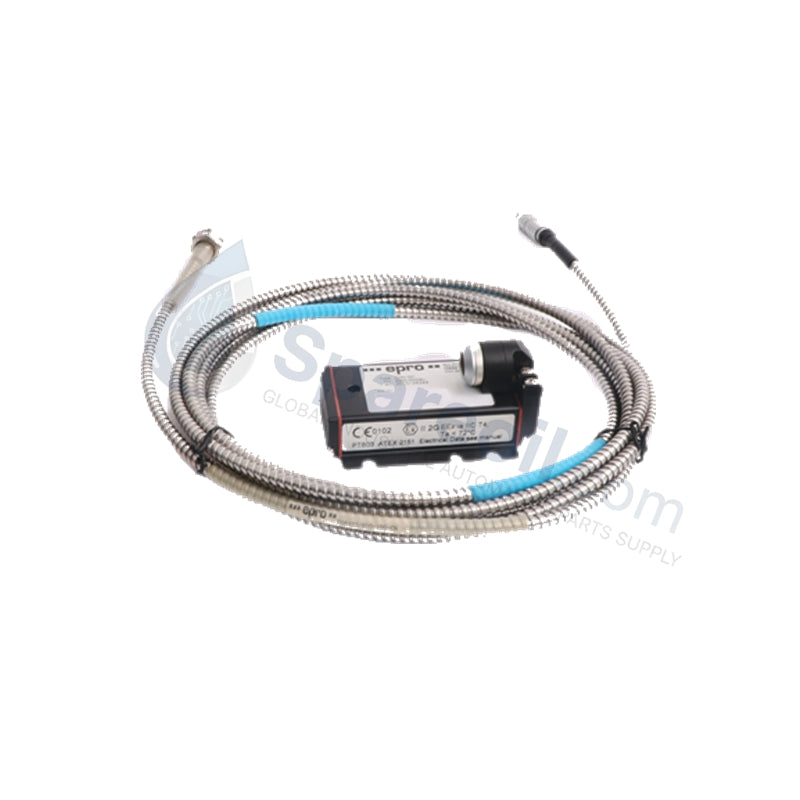

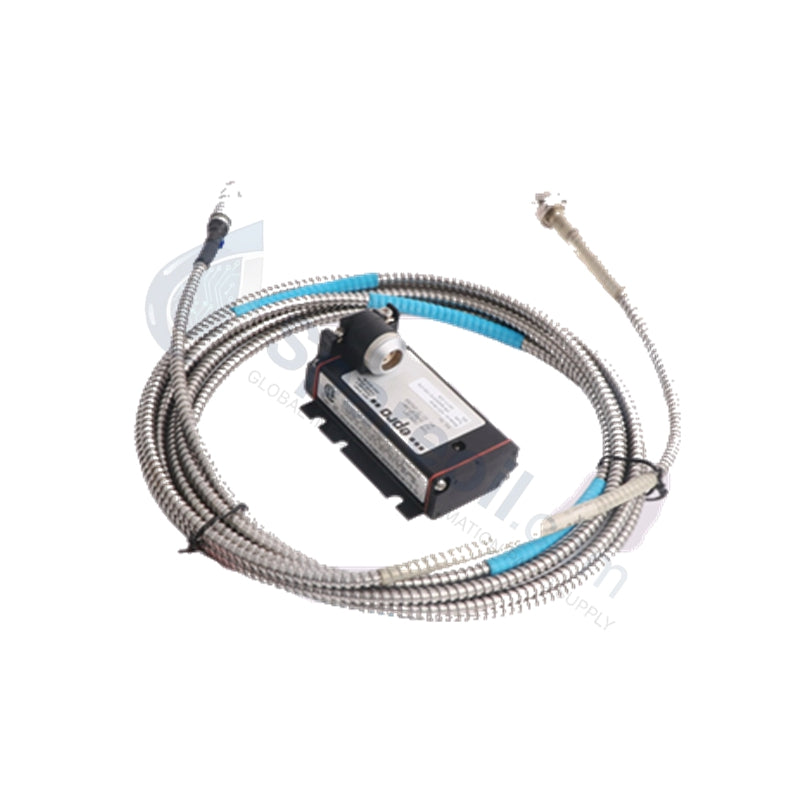

Sustav za mjerenje pomaka vrtložnih struja Emerson EPRO CON021+PR6423/010-010

Emerson CON021 + PR6423/010-010 Sustav za nadzor vrtložnih struja

Konfiguriran za mjerenje pomaka i vibracija visokobrzinskog vratila, Emerson CON021 + PR6423/010-010 (CON021 + PR6423/010-010 Sustav vrtložnih struja) pruža izravno fizičko i električno praćenje dinamičke pozicije rotora unutar TSI sustava.

Specifikacije hardvera

Mehanički nadzor i skaliranje sondi za vrtložne struje

Pretvarač signala CON021 povezuje se sa sondom za vrtložne struje PR6423 radi preciznog praćenja pomaka vratila. Operateri moraju osigurati točno skaliranje sonde tijekom kalibracije sustava, jer osjetljivost od 8 V/mm zahtijeva nominalni razmak od 1,5 mm za održavanje linearnog izlaza. Potrebna je provjera ciljanih napona razmaka, koji su obično centrirani unutar raspona od -4 VDC do -20 VDC, kako bi se spriječila saturacija senzora ili isjeckanje signala. Nadalje, sustav uključuje tehnike suzbijanja međusobnog utjecaja signala tijekom instalacije kako bi se smanjile smetnje kada je više sondi montirano blizu jedna drugoj na rotirajućim strojevima.

Često postavljana pitanja

P: Može li se pretvarač CON021 zamijeniti dok je stroj u radu?

O: Pretvarač CON021 dopušta električnu zamjenu; međutim, potrebno je osigurati izolaciju napajanja i pravilno zaobilaženje signalnih petlji kako bi se izbjeglo pokretanje lažnih signala zaustavljanja u povezanim TSI ili upravljačkim sustavima.

P: Kakav utjecaj duljina kabela od 10 m ima na točnost mjerenja?

O: Sustav sonde PR6423/010-010 kalibriran je za određenu duljinu kabela. Produženje ili skraćivanje integralnog kabela mijenja impedanciju i frekvencijski odziv, što rezultira značajnim pogreškama u mjerenju. Kalibracija se mora provjeriti nakon svake popravke ili izmjene kabela.

Smjernice za instalaciju na terenu

• Montiranje sonde: Instalirajte senzor PR6423 koristeći navoj M10 ili 3/8”-24, pazeći da je vrh sonde okomit na površinu vratila. Provjerite nominalni razmak od 1,5 mm pomoću mjernog listića kako biste osigurali da je izlazni signal unutar linearnog radnog raspona.
• Zaštita signala: Provucite 10 m koaksijalni kabel sonde kroz namjenske uzemljene kanale. Održavajte razmak od visokosnažnih izmjeničnih vodova kako biste spriječili induciranu elektromagnetsku buku koja može ometati izlazni signal visoke brzine (<15 μs vrijeme uspona).
• Uzemljenje: Spojite kućište pretvarača na čisto uzemljenje instrumenta. Nepravilno uzemljenje kućišta pretvarača može uzrokovati povećanje razine buke i smanjenje omjera signal-šum u dinamičkim mjerenjima vibracija.
• Provjera rada: Nakon instalacije, izvršite statičku provjeru napona razmaka digitalnim multimetrom. Potvrdite da izlazni napon odgovara izračunatoj vrijednosti razmaka na temelju osjetljivosti od 8 V/mm prije početka rotacije stroja.
