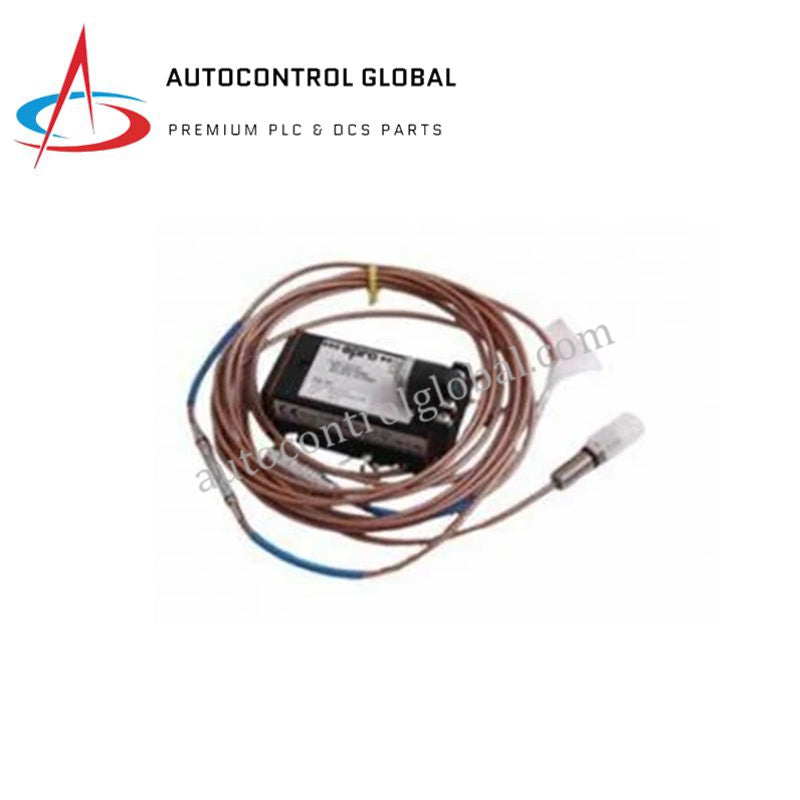

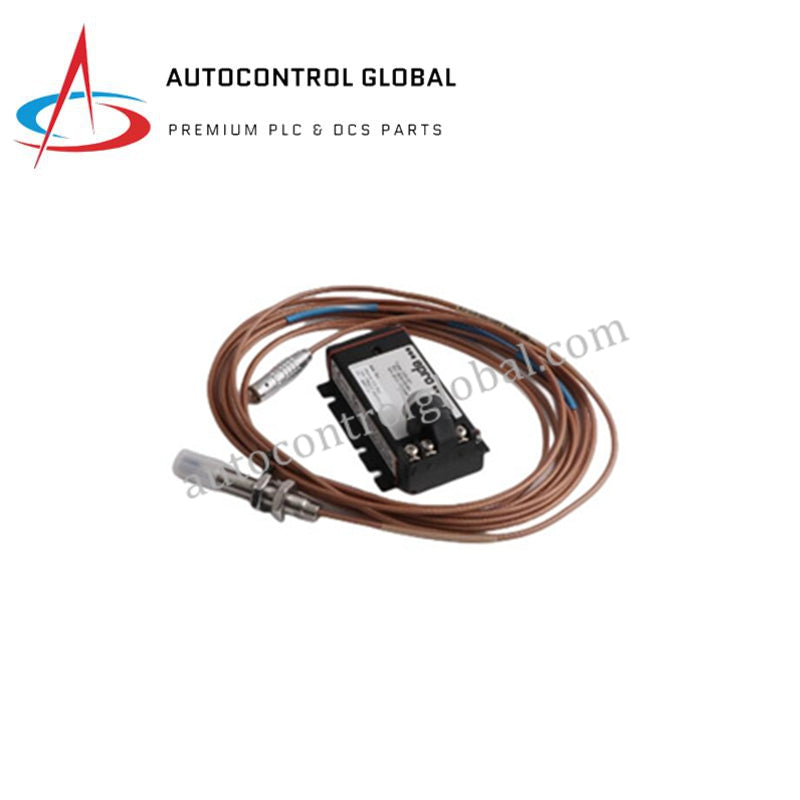

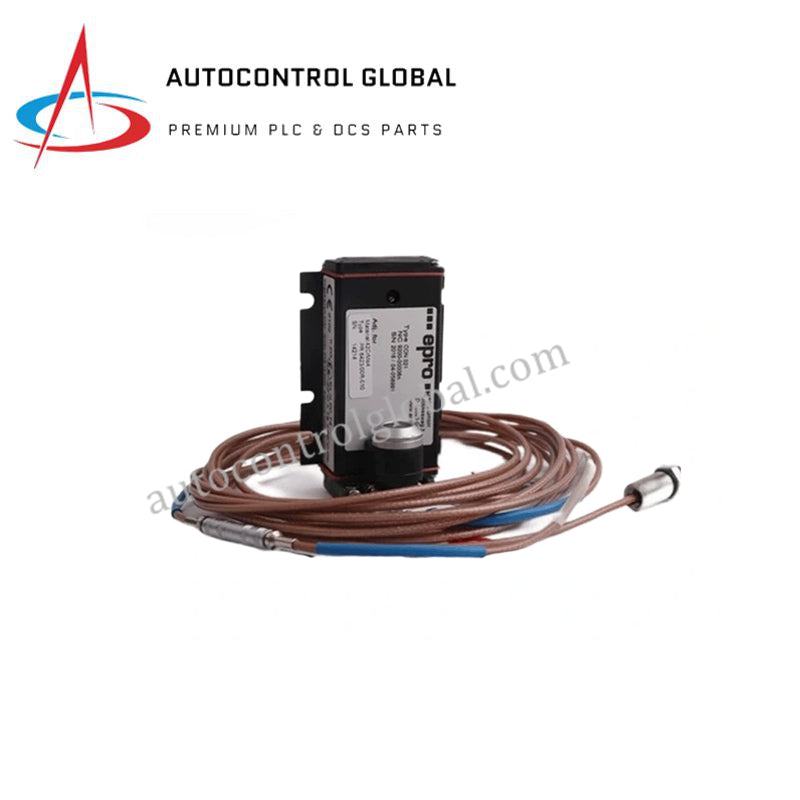

Emerson PR6423/10R-111 Senzori blizine Sustav vrtložnih struja

Emerson PR6423/10R-111 Senzor pomaka s vrtložnom strujom

Emerson PR6423/10R-111, također katalogiziran kao PR6423/10R-111 Senzor blizine, radi kao namjenska hardverska komponenta za bezkontaktno praćenje položaja rotora i vibracija unutar sustava zaštite turbomahinerije.

Hardverske specifikacije

Mehaničko praćenje i skaliranje sonde s vrtložnom strujom

Sustav PR6423/10R-111 zahtijeva precizno skaliranje sonde s vrtložnom strujom tijekom kalibracije sustava kako bi se održala specificirana osjetljivost od 8 V/mm. Tehničari moraju potvrditi ciljne napone praznine, obično oko -10 VDC, kako bi se osiguralo da sonda radi unutar svog linearnog raspona mjerenja od 2 mm. Prilikom montaže više sondi za analizu dinamike rotora, instalateri moraju provesti strogu supresiju međusobnog utjecaja signala održavanjem odgovarajuće fizičke udaljenosti ili osiguravanjem ortogonalne orijentacije. To minimizira smetnje signala između susjednih senzora, što je ključno za precizno snimanje pomaka vratila u visokobrzinskim rotirajućim strojevima.

Često postavljana pitanja

P: Podržava li PR6423/10R-111 hot-swapping tijekom rada stroja?

O: Sonda je pasivni senzor i može se fizički ukloniti, ali to će prekinuti signalni krug i potencijalno izazvati zaustavljanje stroja. Prije uklanjanja senzora, osigurajte da je povezani sustav nadzora postavljen u način održavanja ili da je signalni krug pravilno zaobiđen.

P: Kako materijal cilja utječe na linearnost mjerenja?

O: Senzor je kalibriran za feromagnetski čelik (42CrMo4/AISI 4140). Korištenje materijala cilja s različitom magnetskom propusnošću ili električnom vodljivošću rezultirat će nelinearnim odgovorima signala, što zahtijeva prilagođenu kalibracijsku krivulju za pretvarač kako bi se održala točnost.

Smjernice za montažu na terenu

• Mehanička montaža: Postavite sondu s obrnutim navojem u kućište stroja koristeći navoj M10 ili 3/8”-24. Osigurajte da je vrh sonde okomit na površinu vratila kako biste izbjegli iskrivljenje mjerenja.
• Postavljanje praznine: Koristite kalibriranu mjernu listu za uspostavljanje početne zračne praznine od 0,5 mm. Provjerite da statički izlazni napon odgovara očekivanoj osnovnoj vrijednosti mjernog sustava prije konačnog učvršćivanja matice.
• Integritet kabela: Zaštitite oklopljeni kabel od mehaničkih naprezanja i temperatura iznad 150 °C. Usmjerite kabel kroz namjenske, uzemljene kanale za instrumente kako biste izbjegli elektromagnetske smetnje.
• Uzemljenje: Završite zaštitu kabela na predviđenoj točki uzemljenja instrumenta. Izbjegavajte stvaranje uzemljivačkih petlji osiguravajući da kućište sonde i pretvarač signala slijede uspostavljenu topologiju uzemljenja na lokaciji.
