GE Fanuc IC697CMM742-LL Serija 90-70 Podatkovni list i tehnički priručnik
Manufacturer: GE Fanuc
-
Part Number: IC697CMM742-LL
Condition：New with Original Package
Product Type: Moduli komunikacijskog koprocesora
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

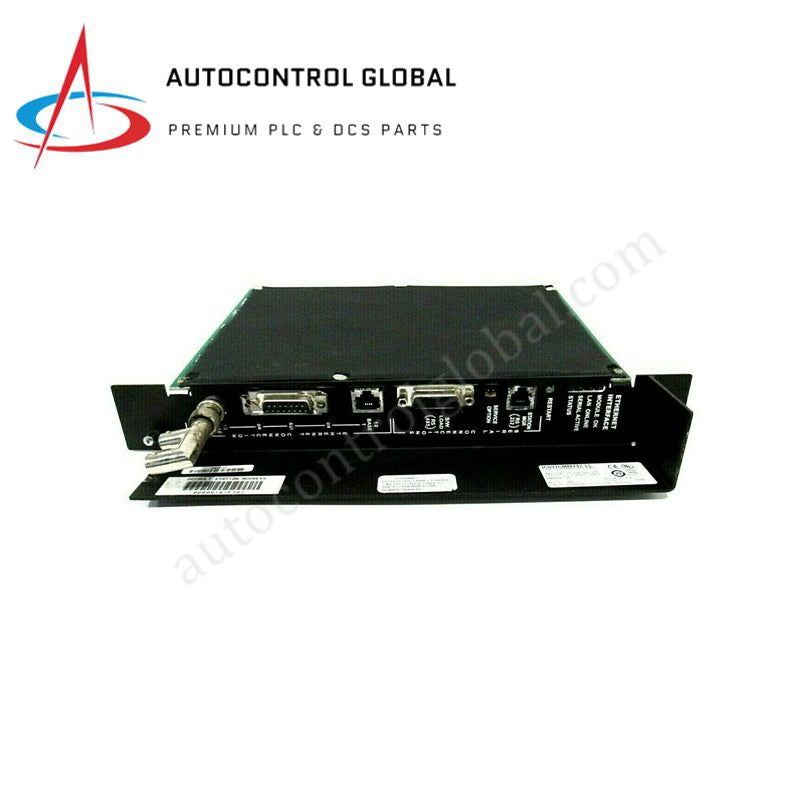

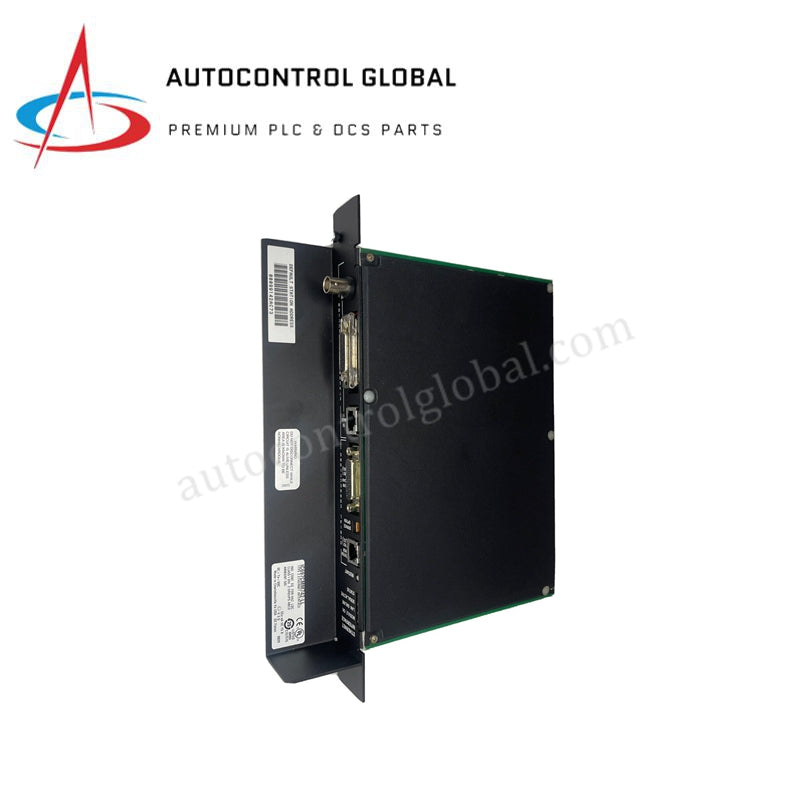

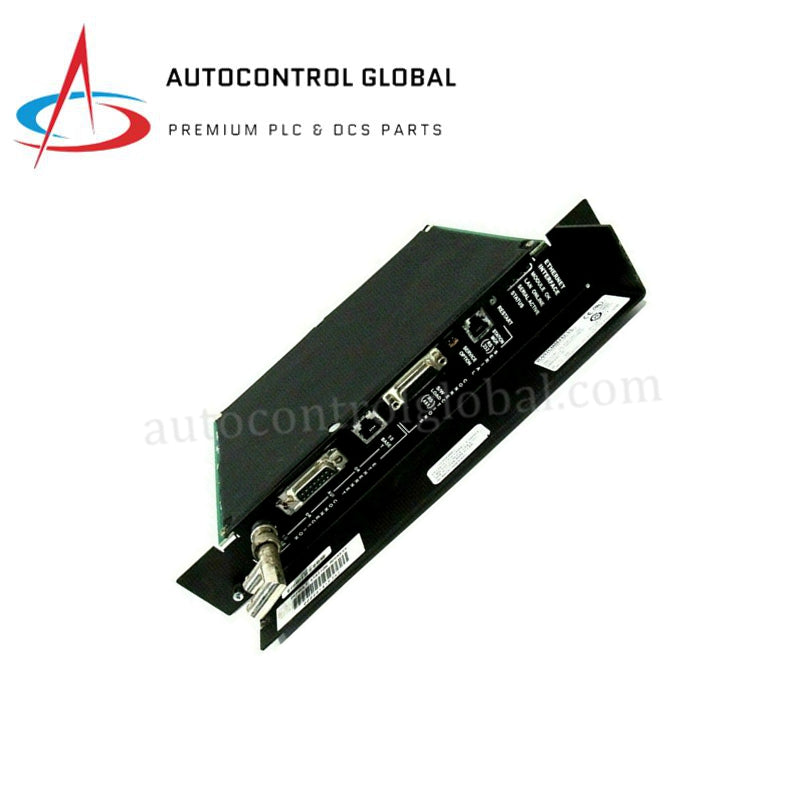

GE Fanuc IC697CMM742-LL Ethernet sučelje modula
GE Fanuc IC697CMM742-LL, također katalogiziran kao IC697CMM742 modul komunikacijskog koprocesora (CMM), djeluje kao namjenska hardverska komponenta za usmjeravanje mrežnih podataka i izvršavanje protokola unutar GE Fanuc Series 90-70 Type 2 PLC platformi.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC697CMM742-LL / IC697CMM742 |
| Marka | GE Fanuc (General Electric / Emerson Automation) |
| Podrijetlo | SAD |
| Težina | 1,0 kg (2,2 lbs) |
| Dimenzije | 203,2 mm x 106,7 mm x 40,6 mm |
| Radna temperatura | 0 do 60 °C |
| Potrošnja energije | 7,5 W (1,5 A @ 5 VDC) |
| Tip modula | Modul komunikacijskog koprocesora (CMM) |
| Arhitektura procesora | Ugrađeni 32-bitni RISC koprocesor |
| RAM osnovnog sustava | 512 KB |
| Nepromenjiva flash memorija | 256 KB |
| Ethernet sučelje porta | 1 x standardni 15-pinski AUI konektor |
| Mrežni transceiver | Transceiver kompatibilan s 802.3, koji osigurava korisnik |
| Podržani medijski standardi | 10BaseT, 10Base5, 10Base2, 10BaseF, 10Broad36 |
| Efektivna brzina prijenosa podataka | Do 10 Mbps (polu-dupleks) |
| Serijska sučelja | 2 x serijska porta (kompatibilni s RS-232 / RS-485) |
| Podržani protokoli | TCP/IP, SRTP, Ethernet Global Data (EGD), Modbus RTU/ASCII |
| Hardverske dijagnostičke kontrole | 1 x višefunkcijski gumb za ponovno pokretanje |
| Dijagnostičke LED indikacije | LAN ONLINE, MODULE OK, SERIAL ACTIVE, STATUS OK |
Brzina komunikacije na sabirnici i integritet mreže
GE Fanuc IC697CMM742-LL uključuje neovisni 32-bitni RISC koprocesor dizajniran za izolaciju obrade komunikacijskog sloja od glavnog ciklusa izvršavanja sabirnice PLC-a. Obradom pakiranja podataka lokalno unutar svoje RAM memorije od 512 KB, modul osigurava da varijacije mrežnog prometa ne narušavaju vrijeme skeniranja osnovne logike niti utječu na ukupnu gustoću I/O sustava. Fizičke mrežne prijelaze modul mapira putem 15-pinskog AUI sučelja na aktivne transceivere, usmjeravajući Ethernet Global Data (EGD) i SRTP telemetrijske pakete preko determinističkih industrijskih putanja bez stvaranja kašnjenja prijenosa na sloju kompatibilnosti firmwarea glavnog CPU-a.
Često postavljana pitanja
P: Koje su različite operativne funkcije dodijeljene fizičkom gumbu za ponovno pokretanje? O: Prednja ploča modula uključuje jedan taktilni gumb za ponovno pokretanje koji prolazi kroz četiri unaprijed definirane hardverske konfiguracije ovisno o trajanju i slijedu pritisaka: standardno ponovno pokretanje modula, izvođenje internog testa osvjetljenja LED dioda, prisilna inicijalizacija u stanje učitavanja softvera za ažuriranja firmwarea ili izravan ulazak u način dijagnostike održavanja hardvera.
P: Kako LED indikatori signaliziraju lokalizirani kvar mrežne veze u odnosu na unutarnju grešku modula? O: Unutarnji hardverski kvar signalizira se kada LED MODULE OK ostane ugašena nakon inicijalizacije pri uključivanju. Nasuprot tome, prekid mrežne veze ili kvar transceivera onemogućuje LED LAN ONLINE, dok LED STATUS OK i SERIAL ACTIVE dinamički pulsiraju tijekom standardnog aktivnog ispitivanja podataka na sabirnici.
Smjernice za instalaciju na terenu
- Protokoli za antistatičko kućište: Ispraznite svu statičku električnu energiju pomoću uzemljene narukvice prije rukovanja koprocesorskom pločom. Umetnite modul u jedan utor kućišta Series 90-70 s potpuno isključenom mrežnom strujom.
- Mehaničko poravnavanje transceivera: Spojite vanjski 802.3 transceiver izravno na 15-pinski AUI mrežni port. Potpuno zaključajte mehanizam kliznog zatvarača kako biste spriječili mehaničko pomicanje uzrokovano vibracijama visokofrekventnih strojeva.
- Štitljenje serijskih komunikacijskih kabela: Završite sve serijske linije koristeći pletena zaštitna oklopa spojena izravno na uzemljenu šinu ormara. Držite signalne putove odvojene od žica visokog napona motora kako biste spriječili elektromagnetske smetnje koje bi mogle uzrokovati pogreške u Modbus ili SRTP transakcijama.
