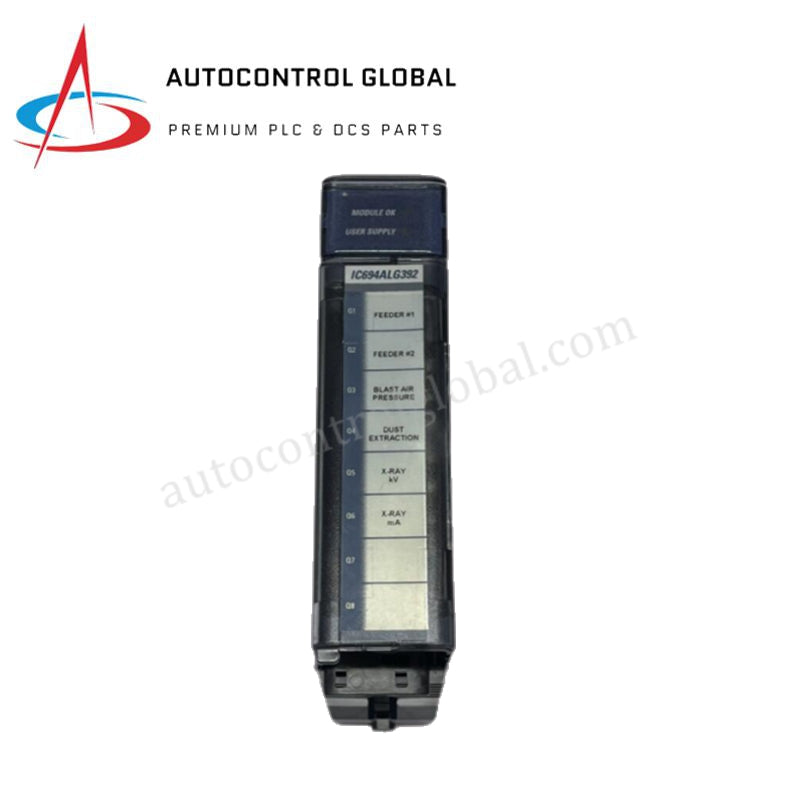

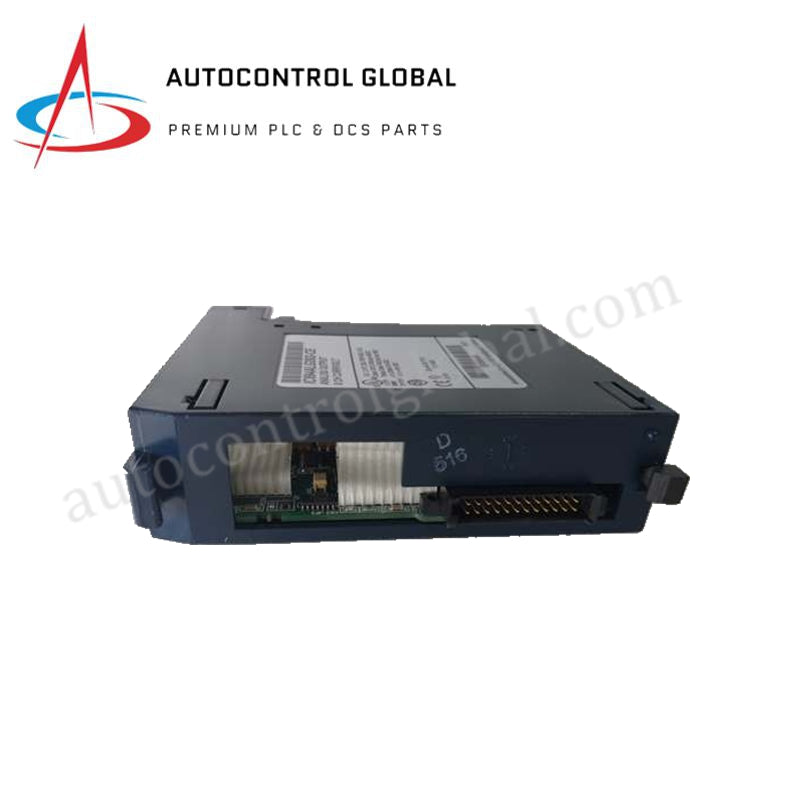

GE PACSystems RX3i IC694ALG392 Izlaz struje/naponski izlaz
Manufacturer: GE Fanuc
-
Part Number: IC694ALG392
Condition：New with Original Package
Product Type: Analogni izlazni moduli
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
GE Fanuc IC694ALG392 funkcionira kao visokoprecizni 8-kanalni modul za analogni izlaz unutar PACSystems RX3i arhitekture. Pretvara digitalne podatke iz RX3i CPU-a u visokorezolucijske analogne signale za upravljanje aktuatorima, pretvaračima frekvencije (VFD) i upravljačkim ventilima. Ovaj modul podržava više softverski konfigurabilnih raspona, uključujući 4 do 20 mA strujne petlje i ±10 V naponske signale. Dizajniran za kritične procese upravljanja, IC694ALG392 pruža ključnu sučelje za zatvorenu automatizaciju u proizvodnji električne energije, obradi vode i teškoj industriji.
Tehničke specifikacije
IC694ALG392 koristi naprednu DAC (digitalno-analogni pretvarač) tehnologiju za vrhunsku stabilnost signala:
| Parametar | Specifikacija |
| Broj modela | IC694ALG392 |
| Serija | PACSystems RX3i |
| Izlazni kanali | 1 do 8 odabranih (jednostruki) |
| Rasponi strujnog izlaza | 4 do 20 mA, 0 do 20 mA |
| Rasponi naponskog izlaza | 0 do 10 V, –10 V do +10 V |
| Rezolucija | 16-bitna (po kanalu) |
| Brzina ažuriranja | ~8 ms (svi osam kanala) |
| Vanjski izvor napajanja | +24 VDC (raspon 20 VDC do 30 VDC) |
| Unutarnja potrošnja energije | 110 mA sa +5 VDC sabirnice |
| Izolacija | 250 VAC kontinuirano (polje do sabirnice) |
| Težina | 0,3 kg (neto) / 1,5 kg (pakiranje) |
| Stanje | 100% potpuno novo, tvornički zapečaćeno |
Inženjerske prednosti
-
Precizna kontrola aktuatora: Visokorezolucijska 16-bitna konverzija omogućuje ultra-precizna podešavanja pozicije ventila i brzine motora. Ova preciznost smanjuje varijacije procesa i poboljšava kvalitetu konačnog proizvoda.
-
Dvostruka funkcionalnost: Ovaj modul uklanja potrebu za zasebnim karticama za napon i struju. Softverska konfiguracija omogućuje inženjerima kombiniranje strujnih i naponskih izlaza na istom modulu, smanjujući zalihe hardvera i zauzeće panela.
-
Napredna električna izolacija: Optička izolacija štiti RX3i sabirnicu od električnih udara i uzemljenja na strani polja. Ovaj robusni dizajn sprječava da lokalni električni kvarovi prouzroče kvarove cijelog sustava upravljača.
-
Integrirano praćenje statusa: LED diode na prednjoj ploči i softverska dijagnostika odmah prijavljuju gubitak napajanja polja ili kvarove kanala. Ove značajke omogućuju održavanju brzo otkrivanje i rješavanje problema s ožičenjem bez opsežnog ručnog ispitivanja.
Često postavljana pitanja
P1: Treba li IC694ALG392 vanjski izvor napajanja?
O1: Da. Iako modul crpi 110 mA sa PLC sabirnice za logičke operacije, potreban mu je vanjski +24 VDC izvor (315 mA) za pogon analognih izlaznih petlji.
P2: Mogu li konfigurirati svaki kanal neovisno?
O2: Apsolutno. Svaki od 8 kanala možete softverski konfigurirati da radi u različitim rasponima (npr. Kanal 1 na 4-20 mA, dok Kanal 2 radi na -10 V do +10 V) prema zahtjevima vaših uređaja na terenu.
P3: Kako IC694ALG392 reagira na gubitak napajanja polja?
O3: Modul kontinuirano nadzire vanjski 24 VDC izvor. Ako napon padne ispod funkcionalnog praga, modul pokreće dijagnostički kvar i šalje status "Gubitak korisničkog napajanja" RX3i CPU-u za trenutni alarm.
P4: Je li ovaj modul kompatibilan sa starijim Series 90-30 ormarima?
O4: IC694ALG392 je dio RX3i serije. Iako dijeli neke fizičke sličnosti sa 90-30 modulima, za punu upotrebu visokih brzina i dijagnostičkih značajki zahtijeva RX3i univerzalnu sabirnicu (IC695 serijski bus).
