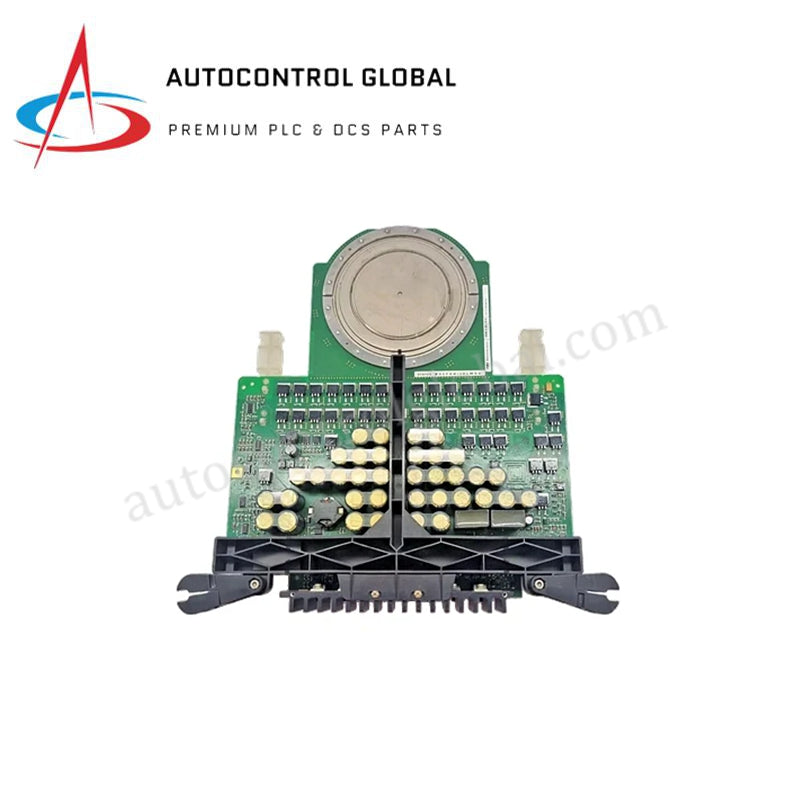

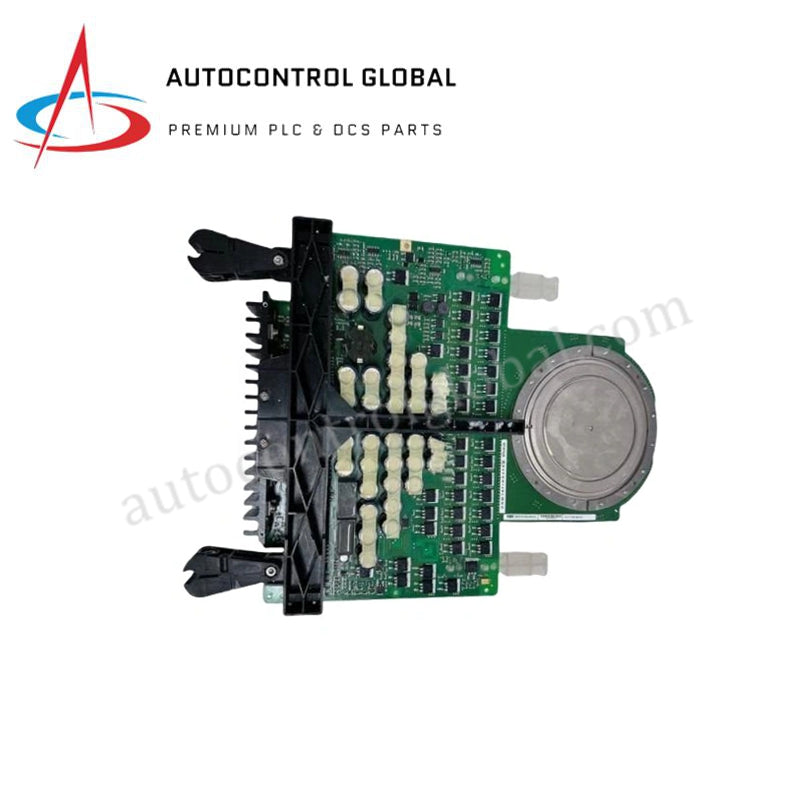

Visokoučinkoviti IGCT putem FEDEX/DHL | ABB 5SHX2645L0002

Pregled proizvoda

ABB 3BHB012961R0001 (5SHX2645L0002) i 3BHE009681R0101 (GVC750BE101) predstavljaju najvišu razinu tehnologije integriranog vrata-komutiranog tiristora (IGCT). Ovi moduli pružaju ključnu snagu za prekidanje struje za ABB ACS6000 srednjenaponske pogone i velike industrijske pretvarače. Kombinirajući niske gubitke provođenja tiristora s brzim, naponski upravljanim preklapanjem IGBT-a, ove jedinice upravljaju kapacitetima snage do 17,2 MW. Ove komponente isporučujemo u 100% potpuno novom i originalnom stanju, osiguravajući vrhunsku učinkovitost za HVDC prijenos, pogone čeličana i pomorske pogonske sustave.

Tehničke specifikacije

Ovaj hardverski paket koristi tehnologiju trench field-stop i robusna kućišta s press-packom za postizanje velike gustoće struje.

• Kapacitet snage: do 17,2 MW (5SHX2645L0002)

• Frekvencija preklapanja: 2 kHz – 20 kHz

• Radna temperatura: –40°C do +150°C

• Okidač vrata (GVC750): 3 V

Inženjerske prednosti

• Učinkovitost trench field-stop tehnologije: 5SHX2645L0002 koristi naprednu trench field-stop tehnologiju. Ova arhitektura minimizira gubitke energije tijekom visokofrekventnog preklapanja, omogućujući modulu da održava visoku učinkovitost čak i pri upravljanju višemegavatnim opterećenjima u HVDC i zahtjevnim pogonskim aplikacijama.

• Robusna press-pack konstrukcija: ABB koristi specijalizirani press-pack dizajn za ove IGCT-e. Za razliku od standardnih plastičnih modula, ovo kućište podnosi ekstremne termičke cikluse i mehanička opterećenja, što ga čini superiornim izborom za zahtjevna okruženja rudarskih dizala i čeličanskih valjaonica.

• Mogućnost preklapanja bez snubbera: Ovi moduli podržavaju isključivanje bez snubbera. To smanjuje složenost sustava uklanjanjem glomaznih vanjskih zaštitnih sklopova, što zauzvrat smanjuje ukupni pad napona provođenja i poboljšava gustoću snage u pretvaračkom ormaru.

• Brzi dinamički odgovor: S frekvencijama preklapanja do 20 kHz, 5SHX2645L0002 omogućuje preciznu, stvarnovremensku kontrolu momenta motora i frekvencije mreže. To osigurava stabilan rad tijekom brzih prijelaza opterećenja u pomorskim pogonima i pretvorbi obnovljive energije.

• Optimizirana kompatibilnost s ACS6000: 3BHB012961R0001 RC modul služi kao izravna, usklađena zamjena za ACS6000 srednjenaponski AC pogon. Besprijekorno se integrira u kontrolnu arhitekturu pogona, pružajući otpornost na kvarove potrebnu za kontinuirane industrijske procese.

Česta pitanja

• Koja je razlika između 3BHB012961R0001 i 5SHX2645L0002?

   3BHB012961R0001 je službeni ABB broj dijela za sklop, dok je 5SHX2645L0002 specifični model IGCT modula. Oni se odnose na istu visokosnažnu poluvodičku jedinicu koja se koristi u ACS6000 pogonima.

• Mogu li ovi moduli raditi u ekstremnim temperaturama?

  Da. Oba modula imaju industrijski radni raspon od –40°C do +125°C (s 5SHX varijantom koja doseže +150°C temperaturu spoja). To osigurava njihovu funkcionalnost u prostorijama bez klimatizacije i udaljenim industrijskim lokacijama.

• Je li GVC750BE101 (3BHE009681R0101) zamjenjiv s 5SHX serijom?

  Ne. 3BHE009681R0101 je ocijenjen za 4500 V/750 A i obično se koristi u industrijskim ispravljačima i manjim pretvaračima. 5SHX2645L0002 je modul znatno većeg kapaciteta (6500 V/2645 A) i nije međusobno zamjenjiv.

• Kako osiguravate sigurnu dostavu ovako teških poluvodiča?

  Sve jedinice šaljemo u njihovom originalnom ABB tvorničkom pakiranju. S obzirom na težine (do 3,4 kg), koristimo vrhunske FedEx ili DHL usluge s dvostrukom anti-statičkom zaštitom kako bismo osigurali da press-pack elektrode i osjetljiva vratačka elektronika stignu u besprijekornom stanju.
