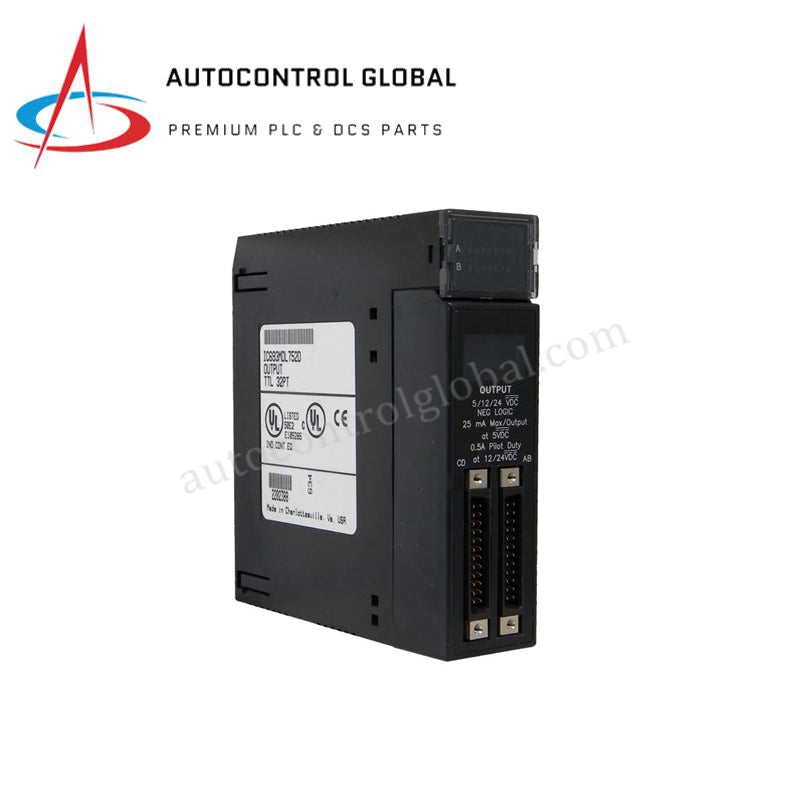

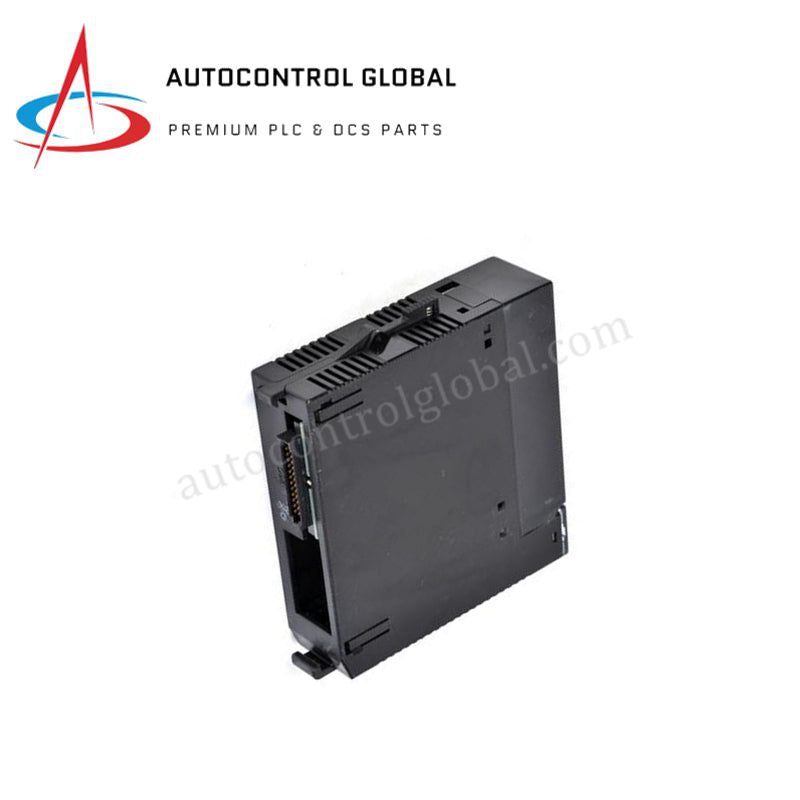

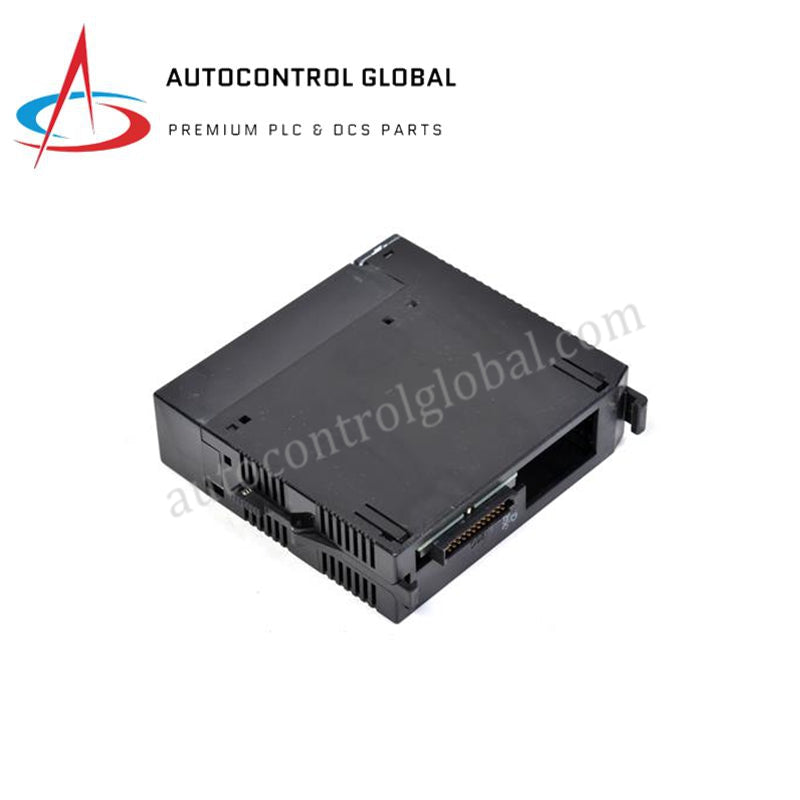

IC693MDL752D GE Series 90-30 relejni izlazni modul s 32 točke
Manufacturer: GE Fanuc
-
Part Number: IC693MDL752D
Condition：New with Original Package
Product Type: Moduli relejnih izlaza
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693MDL752D serije 90-30, izlazni modul
Konfiguriran za preklapanje diskretnih signala u PLC platformama serije 90-30, GE Fanuc IC693MDL752D (IC693MDL752 relejni izlazni modul) omogućuje izravno fizičko/električno upravljanje. Ovaj jednoutorski modul ima 32 relejna izlazna kanala Form A (SPST-NO) za povezivanje terenskih uređaja, kao što su solenoidi, kontaktori i indikatori, s centralnom procesorskom jedinicom putem stražnje sabirnice. Podržava rad s naponima od 120/240 V AC ili 24 V DC te preklapanje opterećenja do 2 A po točki, uz galvansku izolaciju od 1500 V AC između izlaznih krugova i interne PLC logike.
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | IC693MDL752D |
| Marka | GE Fanuc |
| Podrijetlo | Sjedinjene Američke Države |
| Težina | 0,3 kg (0,63 lbs) |
| Dimenzije | 4,1 cm x 14,0 cm x 12,7 cm (1,6 in x 5,5 in x 5,0 in) |
| Radna temperatura | 0 do 60 °C (32 do 140 °F) |
| Potrošnja energije | 200 mA pri 5 V DC (iz stražnje sabirnice) |
| Broj izlaza | 32 relejna izlaza Form A (SPST-NO) |
| Nazivni napon | 120/240 V AC ili 24 V DC |
| Izlazna struja | maks. 2 A po točki |
| Izolacija | 1500 V AC između izlaza i logike |
| Vrijeme odziva | maks. 10 ms (uključivanje/otpuštanje) |
Integracija industrijskog upravljanja i stražnje sabirnice
Izlazni modul IC693MDL752D koristi raspored kanala velike gustoće kako bi povećao učinkovitost komunikacije putem stražnje sabirnice unutar standardnih sklopova regala serije 90-30. Determinističko izvršavanje logike stražnje sabirnice osigurava brze cikluse ažuriranja i slanje naredbi za stanje izlaza terenskim kontaktima, uz maksimalno vrijeme uključenja/otpuštanja od 10 ms. Arhitektura optimizira skaliranje gustoće U/I priključaka, uz zadržavanje strogih standarda izolacije radi zaštite internih procesorskih sabirnica od terenskih smetnji, naponskih prenapona i vršnih povratnih elektromotornih sila koje stvaraju induktivna opterećenja.
Često postavljana pitanja
P: Koja je najveća nazivna struja po kanalu koju podržava IC693MDL752D?
O: Svaki pojedinačni relejni izlazni kanal podržava maksimalno strujno opterećenje od 2 A po točki pri radnim uvjetima od 120/240 V AC ili 24 V DC.
P: Može li se modul IC693MDL752D umetati ili uklanjati dok je PLC-ova stražnja sabirnica pod naponom?
O: Ne. Arhitektura serije 90-30 zahtijeva isključivanje napajanja osnovne ploče prije ugradnje ili vađenja modula kako bi se izbjegle pogreške u komunikaciji putem stražnje sabirnice ili oštećenje električnih kontakata.
P: Kako modul održava sigurnost logike od električnih smetnji na terenskoj strani?
O: Ploča sadržava izolaciju od 1500 V AC između terenskog izlaznog ožičenja i interne logike PLC-ove stražnje sabirnice radi potiskivanja električnih prijelaznih pojava zajedničkog načina.
Smjernice za ugradnju na terenu
- Odspojite napajanja: Provjerite jesu li napajanje glavnog regala i naponi terenskog napajanja isključeni prije umetanja ili vađenja modula iz utora osnovne ploče.
- Primijenite zaštitu od induktivnih opterećenja: Ugradite vanjske zaštitne sklopove, kao što su RC mreže za AC preklapanje ili povratne diode za DC preklapanje, izravno paralelno s induktivnim terenskim opterećenjima kako biste spriječili stvaranje udubljenja na kontaktima i mehaničko trošenje releja.
- Odvojite ožičenje i cijevi: Vodite visokonaponsko izlazno terensko ožičenje u odvojenim cijevima ili kanalima od niskonaponskih analognih ili komunikacijskih kabela kako biste izbjegli induktivno preslušavanje i sprezanje smetnji.
