IC694ACC310A GE Fanuc PACSystems RX3i Podatkovni list i priručnik
Manufacturer: GE Fanuc
-
Part Number: IC694ACC310A
Condition：New with Original Package
Product Type: Pribor za PLC stalak
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

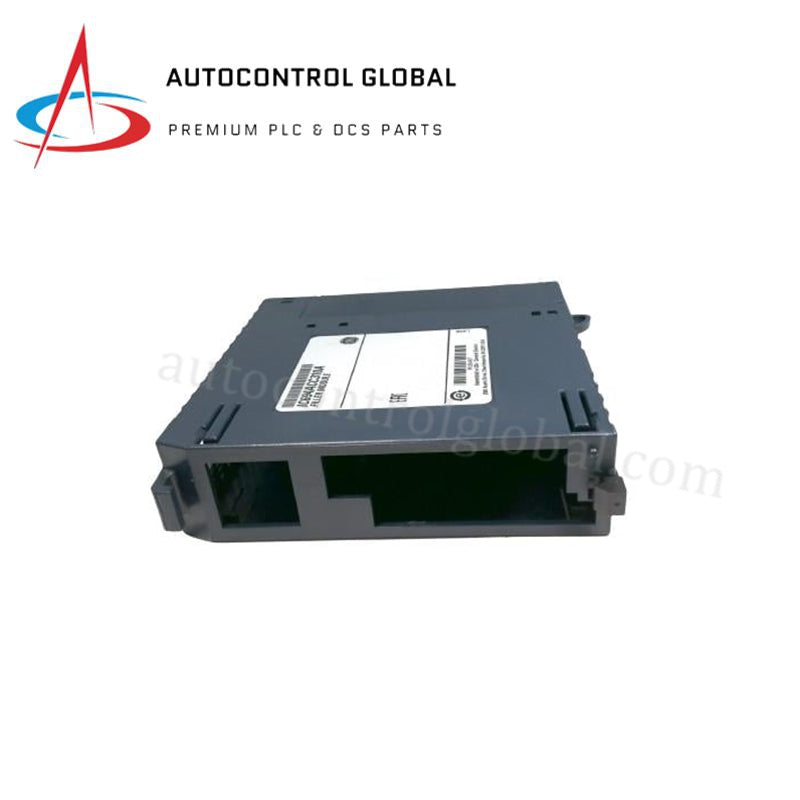

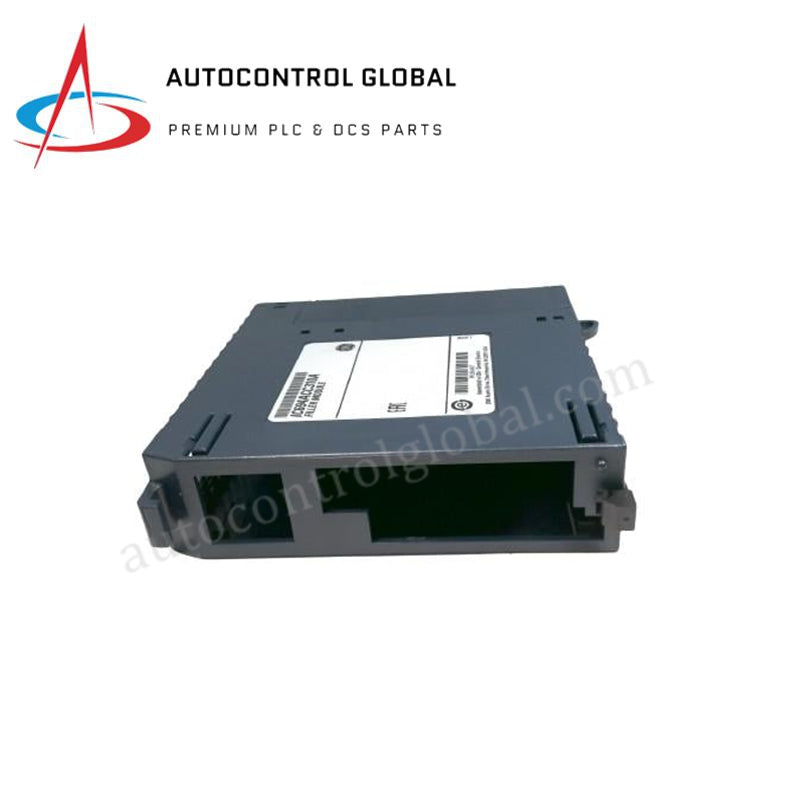

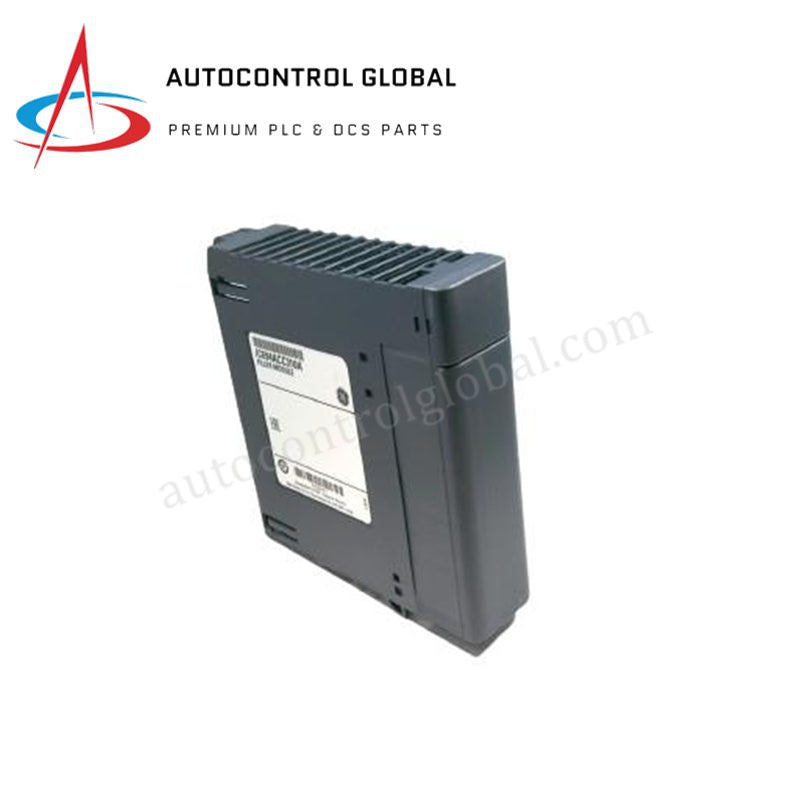

GE Fanuc IC694ACC310A modul za popunjavanje praznih utora
GE Fanuc IC694ACC310A, također katalogiziran kao IC694ACC310 modul za popunjavanje praznih utora, djeluje kao namjenska hardverska komponenta za izolaciju utora i mehaničku stabilizaciju unutar PACSystems RX3i baza ploča.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC694ACC310A / IC694ACC310 |
| Marka | GE Fanuc (Emerson Automation) |
| Podrijetlo | SAD |
| Težina | 0,11 kg (0,25 lbs) |
| Dimenzije | 135,0 mm x 38,0 mm x 127,0 mm (5,3 in x 1,5 in x 5,0 in) |
| Radna temperatura | 0 do 60 °C |
| Potrošnja energije | Nema (0,0 A struja s leđne ploče) |
| Tip modula | Modul za popunjavanje praznog utora / poklopac utora |
| Linija sustava | PACSystems RX3i |
| Kompatibilne baza ploče | Standardne baza ploče s 7, 12 i 16 utora |
| Kompatibilno proširenje | Proširenja / udaljene baza ploče s 5 i 10 utora |
| Broj ulaza/izlaza | Nema |
| Komunikacijski portovi | Nema |
| LED indikatori statusa | Nema |
| Funkcija hot-swap | Dopušteno uklanjanje i umetanje pod napajanjem |
| Strukturna zaštita | Sprječavanje vibracija i zaštita od okolišnih nečistoća |
Brzina komunikacije preko leđne ploče i zaštitni štit
GE Fanuc IC694ACC310A ne zahtijeva aktivne procesorske resurse i ne mijenja brzinu komunikacije preko leđne ploče susjednih modula. Fizički kućište se postavlja u bilo koji neiskorišteni pojedinačni utor kako bi se održala strukturna kontinuitet PACSystems RX3i kućišta. Blokiranjem izloženih tragova konektora na leđnoj ploči, modul služi kao zaštitni štit koji sprječava ulazak provodljivih čestica i smanjuje rizik od prodora tekućina. Ova pasivna konfiguracija podržava neograničeno skaliranje gustoće ulaza/izlaza na udaljenim ili glavnim višestrukim nosačima bez potrebe za ažuriranjem firmware-a ili programskim prilagodbama.
Često postavljana pitanja
P: Jesu li potrebne posebne konfiguracije firmware-a ili koraci adresiranja softvera prilikom dodavanja ovog modula na aktivnu baza ploču? O: Nije potrebna nikakva softverska programiranja ili hardverske konfiguracije. Modul ne sadrži elektroniku niti fizičke komunikacijske sučelja, što znači da se ne evidentira na RX3i I/O karti i ostaje nevidljiv za glavni CPU kontroler.
P: Može li se ovaj modul fizički umetnuti ili izvaditi dok je lokalno napajanje kućišta uključeno? O: Da. Modul je u potpunosti certificiran za umetanje i uklanjanje pod napajanjem. Budući da ne vuče struju s +5 VDC ili +24 VDC vodova leđne ploče, umetanje ili uklanjanje modula neće uzrokovati električne iskrenje, skokove struje ili prekide podataka na aktivnoj paralelnoj sabirnici.
Upute za instalaciju na terenu
- Umetanje u utor baza ploče: Poravnajte gornje i donje strukturne jezičke modula za popunjavanje s plastičnim vodičima kartice odabranog praznog utora na RX3i baza ploči. Čvrsto gurnite modul prema unutra dok mehanička kopča sigurno ne zađe u okvir kućišta.
- Sprječavanje mehaničkog ulaska: Instalirajte ove popunjivače u sve nepopunjene utore unutar nosača. Ova praksa osigurava da unutarnji protok zraka ostane optimalan za toplinsku disipaciju u blizini procesorskih ili napojnih modula te sprječava nakupljanje prašine na otvorenim pinovima leđne ploče.
- Postupci stabilizacije vibracija: Provjerite jesu li pričvršćivači ili integrirani plastični kopči potpuno učvršćeni uz metalnu tračnicu. Ispravno učvršćenje sprječava mehaničke vibracije koje bi mogle stvarati rezonantnu buku unutar visokog gustoćnog upravljačkog kućišta.
