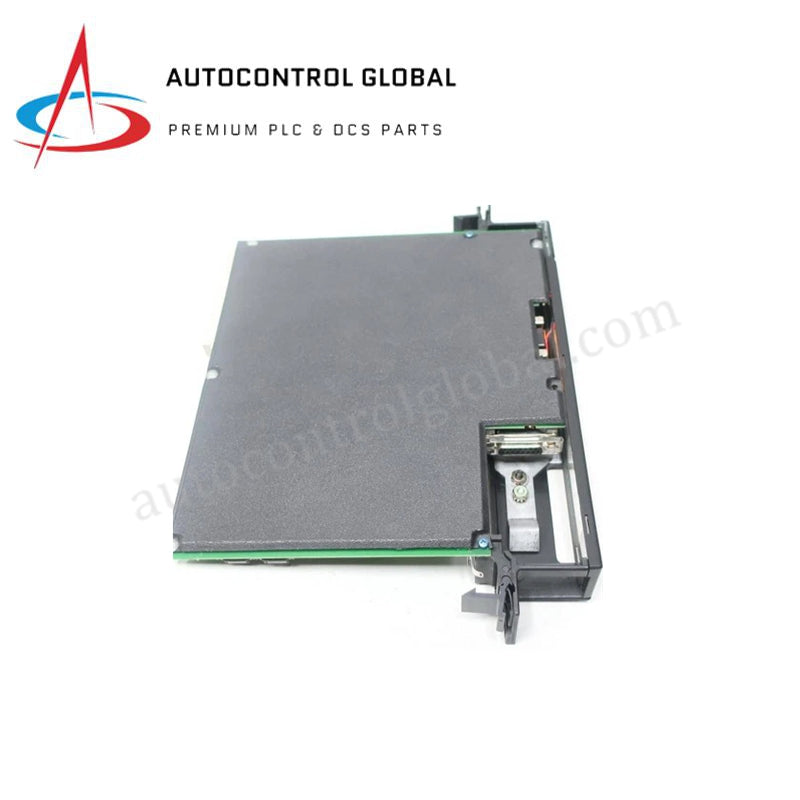

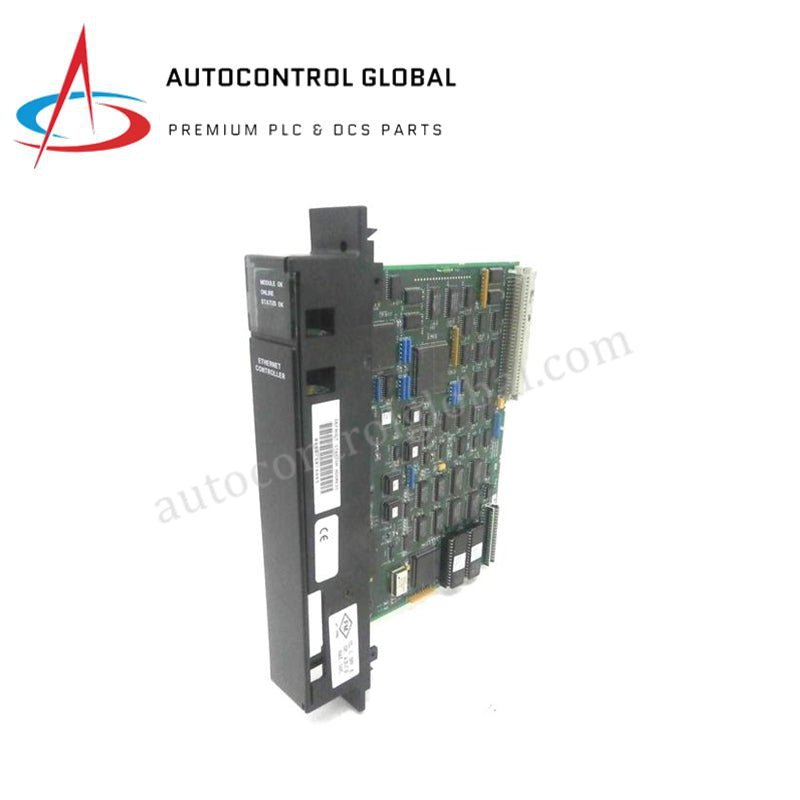

IC697CMM741 GE 90-70 PLC Ethernet sučelje 15-pinski AUI

Pregled proizvoda

GE Fanuc IC697CMM741 služi kao visokoučinkoviti komunikacijski koprocesorski modul posebno dizajniran za PLC platformu Series 90-70. Omogućuje besprijekornu, brzu razmjenu podataka između PLC sabirnice i vanjskih industrijskih mreža, podržavajući integraciju na razini postrojenja i nadzorni sustav (SCADA). Opremljen je namjenskim 32-bitnim Intel 80386 procesorom, koji preuzima komunikacijske zadatke s glavnog CPU-a kako bi osigurao determinističko izvršavanje logike. Ovaj uređaj isporučujemo kao 100% potpuno nov originalni hardver, sadrži standardni 15-pinski AUI priključak za izravno Ethernet povezivanje u zahtjevnim proizvodnim i komunalnim okruženjima.

Tehničke specifikacije

IC697CMM741 kombinira snažnu procesorsku snagu s fleksibilnim mrežnim standardima:

• Broj modela: IC697CMM741

• Vrsta modula: Komunikacijski koprocesor

• Procesor: Intel 80386 (32-bitni)

• Radni takt: 20 MHz

• Ugrađena memorija: 2 MB RAM / 1 MB Flash EPROM

• Komunikacijsko sučelje: Ethernet (putem 15-pinskog AUI priključka)

• Serijska sučelja: RS-232 / RS-485

• Podržani protokoli: TCP/IP, SRTP, Modbus TCP/IP (putem SRTP), SNP, SNPX

• Brzina prijenosa podataka: 10 Mbps (Ethernet)

• Zahtjevi za napajanje: 5 VDC sa sabirnice (~1,2 Ampera)

• Pokazatelji statusa: 3 zelene LED diode (Modul OK, LAN Online, Serijski aktivan)

• Radna temperatura: 0°C do +60°C (32°F do 140°F)

• Težina: 1,23 lbs (0,56 kg)

Inženjerske prednosti

IC697CMM741 pruža tehnička rješenja za optimizaciju povezivosti na razini postrojenja i integriteta podataka:

• Namjenska procesorska arhitektura: Ugrađeni 20 MHz 80386 CPU upravlja svim enkapsulacijama protokola i mrežnim uspostavljanjem veze. Ova namjenska arhitektura sprječava da komunikacijski "izboji" povećaju vrijeme glavnog skeniranja logike PLC-a, osiguravajući stabilnost sigurnosnih međusklopki tijekom intenzivnog mrežnog prometa.

• Višenamjenska podrška protokola: Modul podržava Service Request Transfer Protocol (SRTP) i TCP/IP, omogućujući izravnu komunikaciju s host računalima i drugim Series 90-70 ili 90-30 PLC-ovima. Ova fleksibilnost omogućuje jednostavnu integraciju u postojeće Modbus ili SNP naslijeđene mreže, uz pružanje puta prema modernim Ethernet standardima.

• Pojednostavljeno izravno povezivanje: Jednoslotni dizajn koristi standardni 15-pinski AUI (Attachment Unit Interface) priključak. To inženjerima omogućuje korištenje različitih vanjskih predajnika za povezivanje PLC-a s 10Base-T (RJ45), 10Base-2 (Koaksijalni) ili 10Base-FL (Optički kabel) medijima, prilagođavajući se specifičnim EMI/RFI zahtjevima objekta.

• Proaktivna mrežna dijagnostika: Tri namjenske LED diode na prednjoj ploči pružaju trenutnu vizualnu potvrdu stanja modula i mrežne aktivnosti. Interni watchdog tajmeri i tablice pogrešaka automatski bilježe komunikacijske greške, omogućujući održavanju razlikovanje između kabela i vremenskih prekida protokola bez potrebe za specijaliziranim mrežnim analizatorima.

Često postavljana pitanja

P: Treba li IC697CMM741 vanjski predajnik?O: Da. Modul ima 15-pinski AUI priključak. Za povezivanje s uobičajenom RJ45 Ethernet mrežom morate koristiti kompatibilni AUI-na-10Base-T predajnik (MAU). Ovaj modularni pristup omogućuje odabir medija (bakar ili optika) koji najbolje odgovara vašem industrijskom okruženju.

P: Mogu li koristiti ovaj modul za komunikaciju s Modbus uređajima trećih strana?O: Apsolutno. IC697CMM741 podržava Modbus protokole, omogućujući mu da djeluje kao most između GE Fanuc Series 90-70 sustava i uređaja trećih strana poput pogona, mjerača snage ili drugih PLC-ova koji koriste Modbus komunikacijske standarde.

P: Je li 2 MB RAM-a dovoljno za prikupljanje velikih količina podataka?O: 2 MB RAM-a pruža veliki međuspremnik za komunikacijske pakete. To sprječava gubitak podataka tijekom vršnih mrežnih zagušenja i omogućuje koprocesoru upravljanje višestrukim istovremenim SRTP vezama bez utjecaja na propusnost podataka.

P: Podržava li ovaj modul "vruću" ugradnju u Series 90-70 ormar?O: Iako je ormar Series 90-70 fizički robustan, preporučujemo isključivanje ormara prije instalacije ili uklanjanja IC697CMM741 kako bi se osigurala ispravna sinkronizacija 32-bitne sabirnice s Intel 80386 koprocesorom pri pokretanju.
