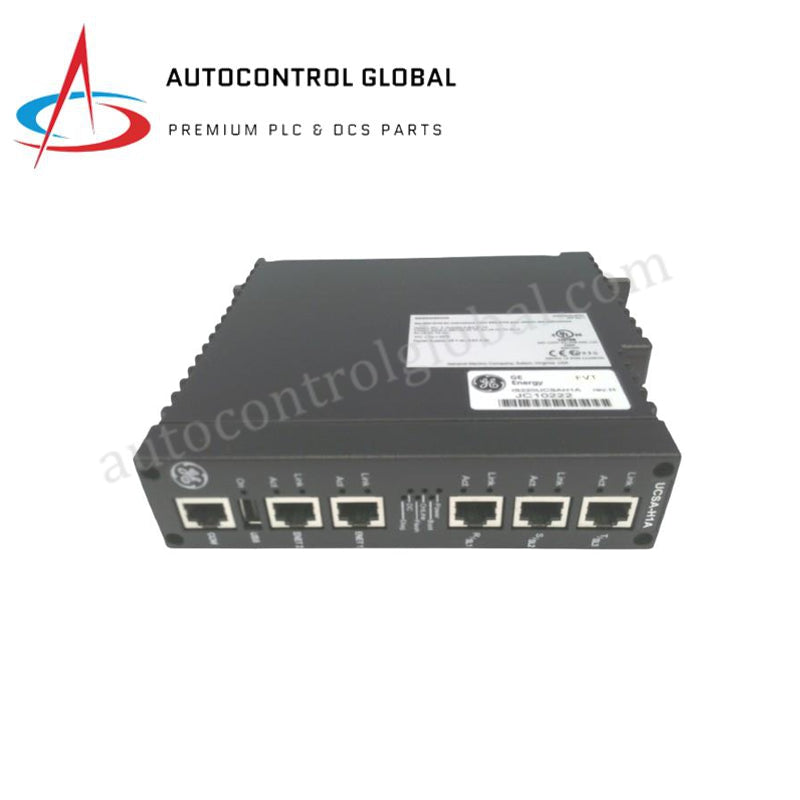

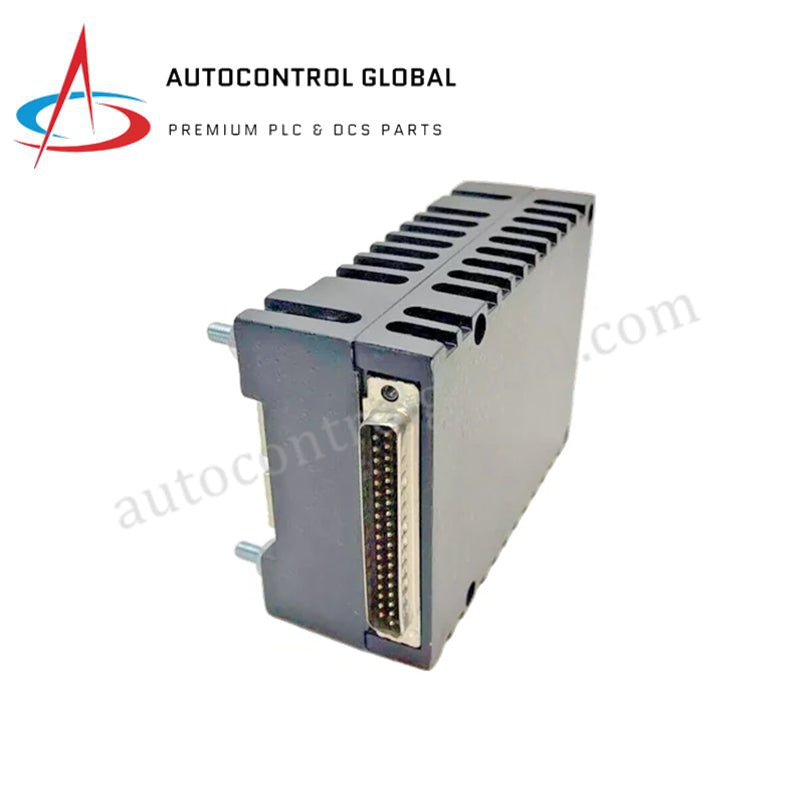

IS220UCSAH1A | GE Fanuc | Mark VIe samostalni procesor

Opis proizvoda

IS220UCSAH1A je visokoučinkoviti samostalni univerzalni kontrolni modul (UCSA) dizajniran za kontrolni sustav General Electric Mark VIe Speedtronic. Kao primarno računalo u arhitekturi upravljanja turbinom, ovaj modul izvršava složenu zaštitnu logiku, sekvenciranje i algoritme nadzora. Projektiran je za determinističku kontrolu u stvarnom vremenu s preciznošću na razini mikrosekundi, što je ključno za održavanje stabilnosti rada plinskih i parnih turbina.

Arhitektonski, IS220UCSAH1A funkcionira kao neovisna računalna jedinica koja komunicira s I/O paketima i drugim kontrolerima putem IONet-a — brze, redundantne Ethernet mreže. Dizajniran je za podršku različitim konfiguracijama redundancije, uključujući dvostruku i trostruku modularnu redundanciju (TMR), osiguravajući da pojedinačni hardverski kvar ne dovede do potpunog zaustavljanja sustava. Modul ima industrijski ojačanu tiskanu pločicu s pet integriranih Ethernet priključaka, podržavajući višeslojnu komunikaciju unutar kontrolnih i postrojenja mreža.

Tehničke specifikacije

• Oznaka modela: IS220UCSAH1A

• Serija kontrolnog sustava: Mark VIe Speedtronic

• Arhitektura procesora: Visokoučinkoviti industrijski CPU klase PowerPC

• Operativni sustav: QNX Neutrino RTOS (operativni sustav u stvarnom vremenu)

• Raspon ulaznog napona: 18–36 V DC (24 V DC nominalno)

• Potrošnja energije: maksimalno 12 W

• Mrežna povezanost: 5 x RJ45 Ethernet priključaka (podržava IONet redundanciju)

• Serijski sučelja: RS-232, RS-422 i RS-485 za integraciju perifernih uređaja

• Konfiguracija memorije: Brza SDRAM s namjenskom predmemorijom za instrukcije i podatke

• Podrška za redundanciju: Konfigurabilno za Simplex, Dual ili TMR (trostruka modularna redundancija)

• Radna temperatura: -40 °C do +70 °C

• Temperatura skladištenja: -40 °C do +85 °C

• Dimenzije: 170 mm x 150 mm x 55 mm

• Težina: 2,01 lbs (0,91 kg u pakiranju / 0,6 kg neto)

• Standardi usklađenosti: IEC 61326-1 (EMC standardi za industrijska okruženja)

Uloga sustava i primjena

IS220UCSAH1A se obično koristi u velikim postrojenjima za proizvodnju električne energije gdje je potrebna visoka dostupnost. Nadgleda kritične parametre poput temperature ispušnih plinova, razine vibracija i protoka goriva putem povezivanja s distribuiranim Mark VIe I/O paketima. Izvršavajući zaštitnu logiku turbine na razini kontrolera, UCSA modul može pokrenuti trenutačne sekvence isključenja kako bi zaštitio kapitalnu opremu od mehaničkih kvarova ili toplinskog stresa.

Često postavljana pitanja

Je li IS220UCSAH1A kompatibilan sa starijim Mark VI (ne-e) sustavima?

IS220UCSAH1A je posebno dizajniran za arhitekturu Mark VIe. Iako dijeli Speedtronic naslijeđe, koristi Ethernet-bazirani IONet za komunikaciju, za razliku od starijih VME-baziranih ležišta u legacy Mark VI ormarima.

Kako funkcionira prebacivanje redundancije na ovom modulu?

U TMR konfiguraciji, tri IS220UCSAH1A modula rade paralelno. Svaki modul izvršava istu logiku i "glasa" o izlaznom stanju. Ako se izlaz jednog kontrolera razlikuje od ostalih dvaju, sustav nastavlja rad na temelju većinskog glasa, a dijagnostički alarm upozorava održavanje.
