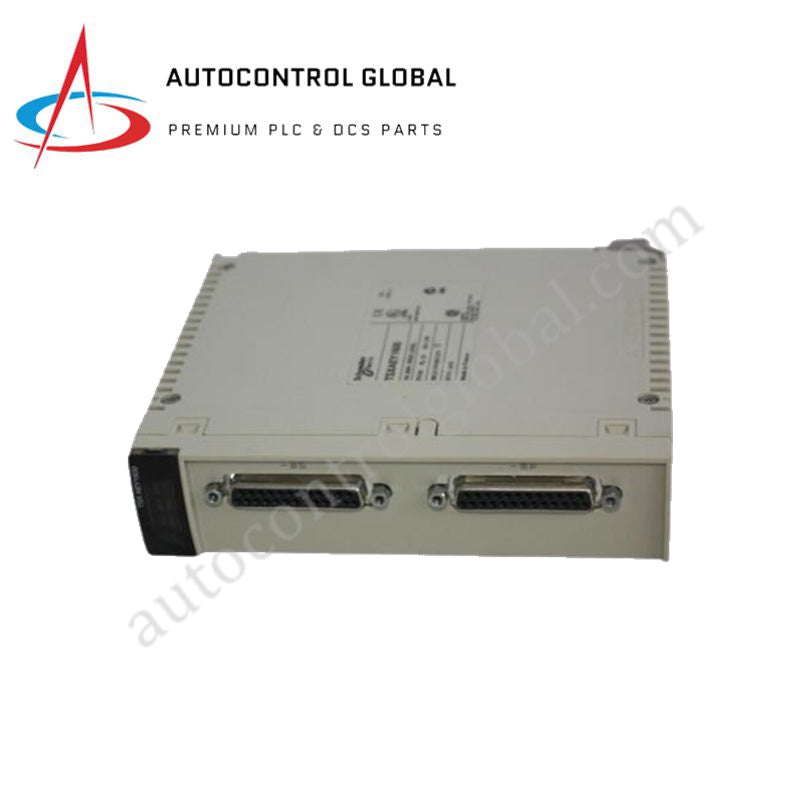

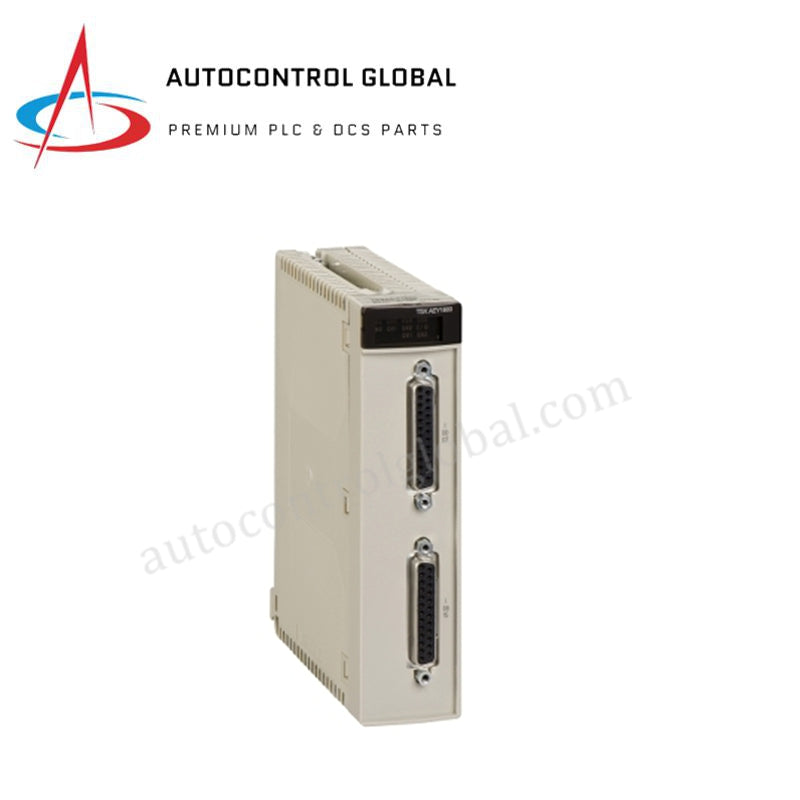

Modicon Premium TSXAEY1600 ulazna kartica za napon/struju s 16 točaka
Manufacturer: Schneider
-
Part Number: TSXAEY1600
Condition：New with Original Package
Product Type: Modul za analogni ulaz
-
Country of Origin: France
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Modul TSXAEY1600 pruža 16 neovisnih analognih ulaznih kanala unutar jednog standardnog Premium utora. Podržava raznovrstan raspon tipova signala, uključujući standardne napone (0–10V, ±10V) i strujne petlje (0–20mA, 4–20mA). Ova oprema učinkovito uklanja potrebu za višestrukim specijaliziranim modulima konsolidirajući visokogustoću akvizicije u jednoj jedinici. Ovaj proizvod isporučujemo kao 100% potpuno nov u originalnom tvorničkom pakiranju, jamčeći dugoročnu stabilnost i potpunu usklađenost s proizvođačem.
Tehničke specifikacije
| Parametar | Tehnički detalj |
| Vrsta modula | Modul za analogni ulaz |
| Broj kanala | 16 |
| Rezolucija A/D pretvorbe | 12 bita |
| Rasponi ulaza | Napon: 0-10V, ±10V; Struja: 0-20mA, 4-20mA |
| Vrijeme pretvorbe | 3 ms po kanalu |
| Izolacija (kanal do sabirnice) | 1000 Vrms |
| Izolacija (kanal do uzemljenja) | 1000 Vrms |
| Zaštita od prenapona na ulazu | ±15V (Stanje 0) / ±30V (Stanje 1) |
| Električno povezivanje | 2 x SUB-D 25 konektora |
| Potrošnja struje | 270 mA pri 5V DC |
| Težina proizvoda | 0,34 kg (0,75 lb) |
Inženjerske prednosti
TSXAEY1600 rješava specifične izazove suvremenih industrijskih okruženja kroz svoju naprednu električnu arhitekturu:
-
Robusna izolacija signala: Izolacija od 1000 Vrms između kanala i unutarnje sabirnice sprječava uzemljne petlje i štiti PLC procesor od prenaponskih udara s terenske strane. To osigurava visoke omjere signal-šum čak i u električno bučnim okruženjima.
-
Poboljšana zaštita kruga: Integrirana zaštita od prenapona podnosi prijelazne pojave do ±30V. Ova zaštita sprječava kvar modula tijekom kvarova senzora ili pogrešaka u ožičenju, značajno smanjujući troškove zamjene.
-
Visokogustoća integracija: Omogućujući 16 kanala u "Standardnom" formatu modula, ova jedinica optimizira prostor u ormaru. To inženjerima omogućuje izradu manjih upravljačkih panela ili proširenje postojećih sustava bez potrebe za dodatnim kućištima.
-
Pojednostavljeno održavanje: LED diode za dijagnostiku na prednjoj ploči omogućuju tehničarima trenutnu provjeru statusa kanala. Ova vizualna povratna informacija ubrzava otklanjanje kvarova poput prekida žice ili signala izvan raspona.
-
Neometana zamjena u radu: Modicon Premium sabirnica podržava zamjenu modula tijekom rada, što omogućuje održavanju da zamijeni hardver bez prekida napajanja ostatka ormara.
Česta pitanja
Koju vrstu kabela zahtijeva TSXAEY1600?
Modul koristi dva SUB-D 25-pinska konektora za električno sučelje. Za najbolju izvedbu i otpornost na smetnje preporučujemo korištenje oklopljenih uvijenih parova, posebno Schneiderovih tvornički izrađenih kabelskih sklopova namijenjenih Premium seriji.
Mogu li kombinirati naponske i strujne signale na istom modulu?
Da. TSXAEY1600 podržava višerazinske ulaze. Možete konfigurirati pojedine kanale za različite tipove signala (npr. neke za 4-20mA, a druge za 0-10V) putem PLC programskog softvera (Unity Pro / EcoStruxure Control Expert).
Kako 12-bitna rezolucija utječe na preciznost mjerenja?
Rezolucija od 12 bita pruža 4.096 diskretnih koraka preko cijelog raspona. Za raspon 0-10V to znači osjetljivost od približno 2,44 mV po bitu, što osigurava dovoljnu točnost za većinu industrijskih aplikacija nadzora tlaka i protoka.
