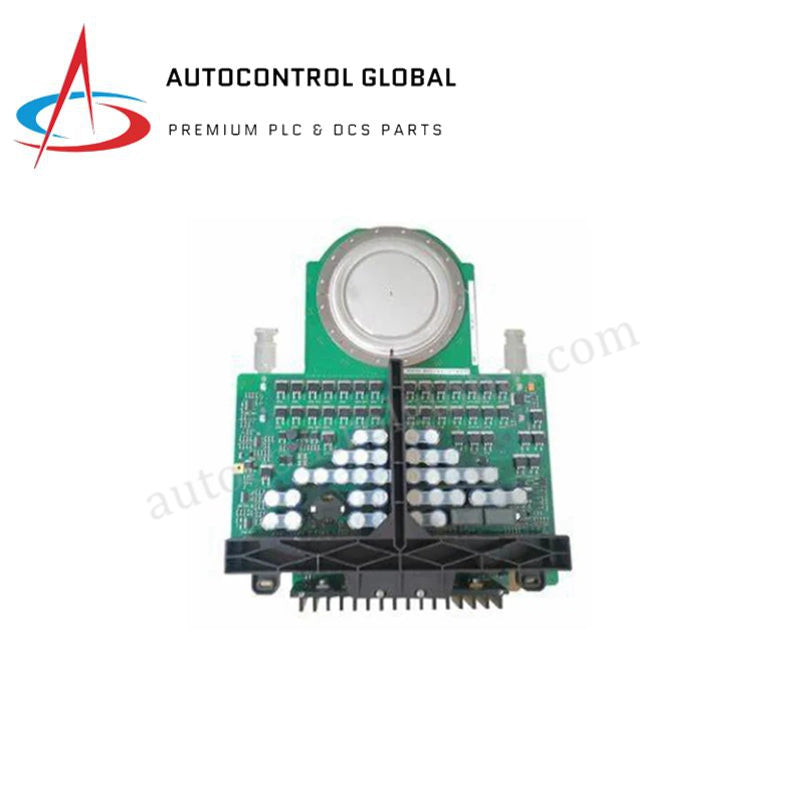

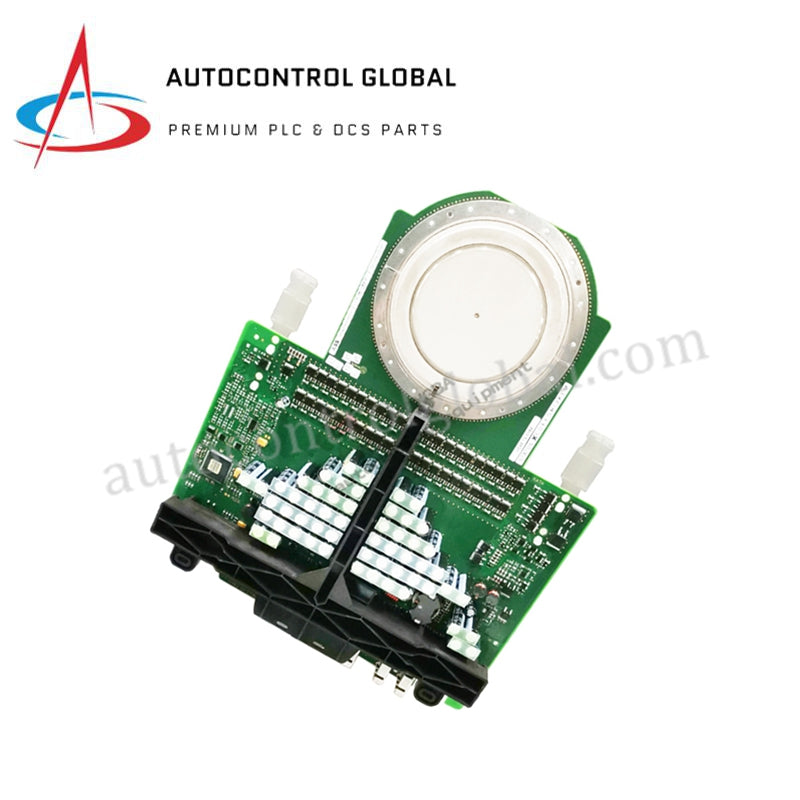

Novi ABB 5SHY3545L0010 Simetrični IGCT modul 4500V 3500A

Pregled proizvoda

ABB 3BHE009681R0101 (GVC750BE101), 3BHB013088R0001 i 5SHY3545L0010 čine osnovni sloj za prebacivanje i upravljanje snagom za ABB ACS6000 pogone srednjeg napona. Ove komponente koriste tehnologiju integriranog thyristora s upravljanim vratima (IGCT) za upravljanje višemegavatnom konverzijom snage s preciznošću na razini poluvodiča. 5SHY3545L0010 omogućuje visokostrujno dvosmjerno blokiranje, dok 3BHB013088R0001 osigurava izolirano, visokobrzinsko okidanje vrata. Ove dijelove isporučujemo u 100% potpuno novom i originalnom stanju, posebno dizajnirane za industrijske ispravljače velike snage, stabilizaciju mreže i pomorske pogonske sustave.

Tehničke specifikacije

Ovaj hardverski paket podržava ekstremno blokiranje napona i zahtjeve za visokim vršnim strujama u sinkroniziranim industrijskim sklopovima.

• Vrijeme uključivanja (5SHY3545L0010): 1,5 μs

• Napon okidanja vrata (GVC750BE101): 3 V

• Radni temperaturni raspon: –40°C do +125°C

• Komunikacijski protokoli (upravljač): Profibus, Modbus, Ethernet

Inženjerske prednosti

• Napredna galvanijska izolacija: Upravljač vrata 3BHB013088R0001 pruža 5 kV optičke izolacije. To sprječava prijenos visokih naponskih prijelaznih pojava iz faze snage u upravljačku pozadinsku ploču, štiteći procesor ACS6000 i održavajući integritet signala u okruženjima s visokim elektromagnetskim smetnjama.

• Simetrično dvosmjerno blokiranje: 5SHY3545L0010 ima simetrični dizajn koji mu omogućuje blokiranje napona u oba smjera (do 4500V). Ova sposobnost je ključna za četverokvadrantne regenerativne pogone gdje energija teče natrag u mrežu.

• Robusna konstrukcija s press-pack kućištem: IGCT moduli koriste mehaničko kućište tipa press-pack. Za razliku od standardnih plastičnih modula, ovaj dizajn podnosi ekstremne termičke cikluse i nudi visoku otpornost na prenaponske struje (munje i kratki spojevi), značajno produžujući srednje vrijeme između kvarova (MTBF).

• Učinkovitost prebacivanja bez snubera: Ovi moduli eliminiraju potrebu za složenim i glomaznim snuber krugovima. Smanjenjem složenosti sustava, IGCT sklop postiže niže gubitke provođenja i omogućuje kompaktniji dizajn pretvarača u rudarskim dizalicama i brodskim pogonima.

• Precizno okidanje visokih struja: Upravljač vrata isporučuje vršnu struju od 10 A na vrata IGCT-a. Ovaj visokoeenergetski impuls osigurava brzo i ujednačeno uključivanje preko cijelog poluvodičkog sloja, sprječavajući lokalizirane vruće točke i osiguravajući dugotrajno stabilan rad.

Česta pitanja

• Jesu li ove komponente kompatibilne sa starijim ACS6000 pogonima?

  Da. Upravljač 3BHB013088R0001 i IGCT 5SHY3545L0010 standardni su dijelovi za seriju ACS6000. Integriraju se besprijekorno s postojećom pozadinskom pločom i rashladnim sustavima bez potrebe za izmjenama hardvera.

• Što označava "GVC750BE101" na 3BHE009681R0101?

  GVC750BE101 je interni ABB kod dijela za visokosnagu poluvodički modul. Kada naručujete 3BHE009681R0101, dobivate modul GVC750BE101, koji se obično koristi u industrijskim ispravljačima i velikim pretvaračima.

• Kako treba postupati pri ugradnji press-pack modula 5SHY3545L0010?

  5SHY3545L0010 zahtijeva specifičnu steznu silu za osiguranje pravilnog električnog i toplinskog kontakta. Koristite kalibrirani moment ključ i strogo slijedite ABB upute za montažu. Neujednačen pritisak može dovesti do katastrofalnog kvara tijekom puštanja u rad.

• Može li upravljačka ploča 3BHB013088R0001 komunicirati putem Ethertneta?

  Da. Modul upravljača podržava više komunikacijskih protokola, uključujući Ethernet, Profibus i Modbus, što omogućuje povratne informacije o kvarovima u stvarnom vremenu i nadzor statusa iz centralne upravljačke jedinice.
