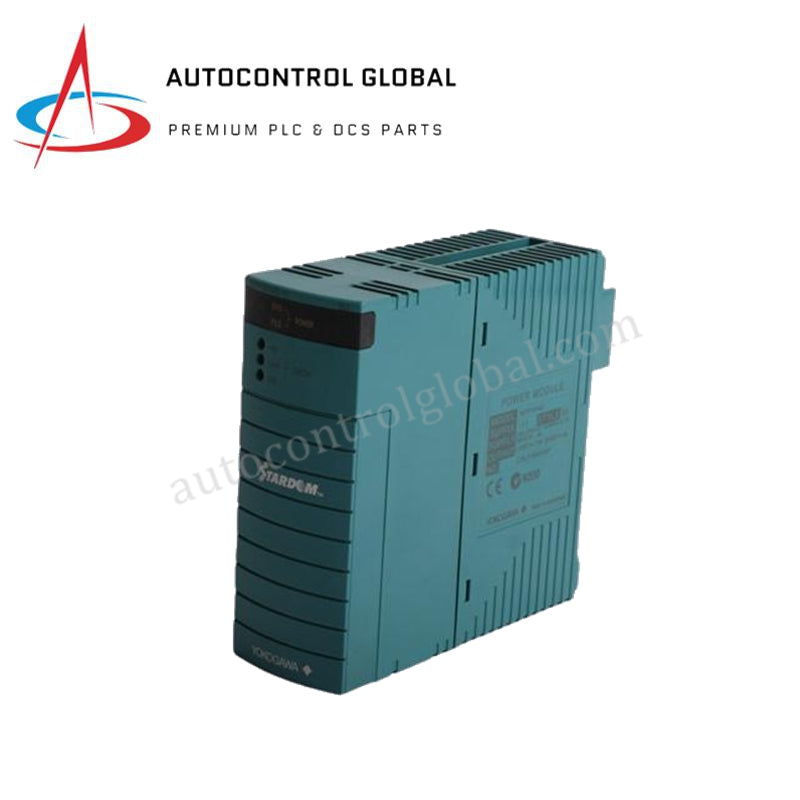

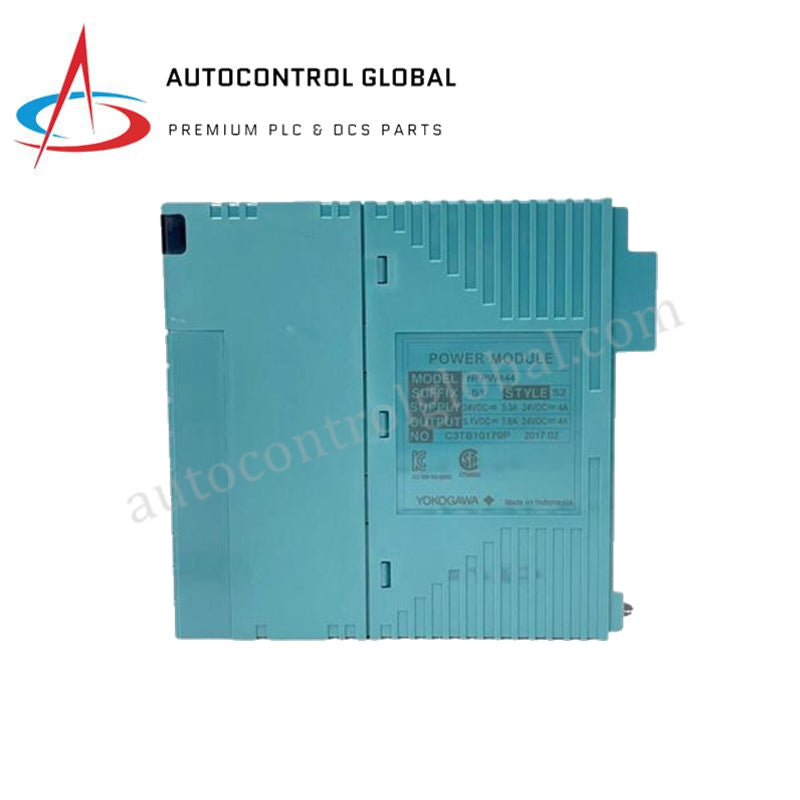

NFPW444-50 Yokogawa 24V DC ulaz 5.1V DC izlaz

Pregled proizvoda

Yokogawa NFPW444 služi kao specijalizirana jedinica za pretvorbu istosmjerne struje (DC) dizajnirana za automatizacijske platforme STARDOM FCN/FCJ i CENTUM VP. Pretvara široki ulazni napon od 24V DC u visoko stabilne regulirane napone (+5,1V DC i +12V DC) za napajanje unutarnje CPU logike i komunikacijskih sučelja. Ovaj modul isporučujemo kao 100% potpuno nov i originalan, osiguravajući da vaš distribuirani sustav upravljanja (DCS) održava kontinuiranu dostupnost u kritičnim okruženjima poput rafinerija nafte, offshore platformi i kemijskih postrojenja.

Razrada broja dijela: NFPW444

Yokogawa koristi specifične kodove za varijante okoliša i revizije:

Tehničke specifikacije

NFPW444 ima visoku gustoću snage i napredno upravljanje toplinom:

• Nominalni ulazni napon: 24 V DC

• Raspon ulaznog napona: 21,6 do 31,2 V DC (±10% tolerancija)

• Nominalni izlazni napon: +5,1 V DC (logička strana)

• Nominalna izlazna struja: 0 do 7,8 A

• Ukupna izlazna snaga: 60 W (dovoljno za potpuno opterećene NFBU stalkove)

• Redundancija: Podržava konfiguraciju s dvostrukim napajanjem za rad bez zastoja.

• Hlađenje: Pasivna prirodna konvekcija (dizajn bez ventilatora).

• Težina: 0,6 kg (1,32 lbs).

• Dimenzije (Š×V×D): 4,97 cm x 13 cm x 14,65 cm.

Inženjerske prednosti

NFPW444 rješava ključne probleme pouzdanosti u sustavima upravljanja na terenu:

• Hot-Swappable održavanje: Dizajn modula omogućuje zamjenu tijekom rada. Kada je konfiguriran u redundantnom paru unutar NFBU serije stalkova, možete izvući neispravnu jedinicu i umetnuti novi NFPW444 bez isključivanja kontrolera ili prekida prijenosa podataka u stvarnom vremenu.

• Izravna integracija 24V DC polja: Dizajniran za objekte koji rade na centraliziranim DC baterijskim bankama, NFPW444 eliminira potrebu za vanjskim AC-DC pretvaračima. Izravno prihvaća 24V DC, smanjujući gubitke u pretvorbi energije i smanjujući nakupljanje topline unutar upravljačke ormarića.

• RAS-spremna dijagnostika: Modul ima integrirane RAS (Pouzdanost, Dostupnost i Održavanje) krugove. LED diode na prednjoj ploči i unutarnji krugovi za nadzor stanja otkrivaju fluktuacije ulaza ili pad napona na izlazu, pokrećući sustavske alarme prije nego što dođe do kvara hardvera.

• Otpornost na električnu buku: Optimiziran za zahtjevna elektromagnetska okruženja, NFPW444 filtrira ulazne tranzijente i šum u zajedničkom modu. To osigurava da CPU logika prima "čisti" 5,1V napon, sprječavajući oštećenje memorije ili zastoje CPU-a u industrijskim zonama s visokim šumom.

Česta pitanja

P: Mogu li koristiti NFPW444 u stalku koji trenutno koristi AC napajanje?

O: Ne. Iako fizičke dimenzije odgovaraju, morate osigurati da se stražnja ploča stalkova i pomoćni izvor napajanja podudaraju. Miješanje AC (NFPW442) i DC (NFPW444) ulaza u istom redundantnom paru nije podržano.

P: Treba li NFPW444 ventilator za hlađenje?

O: Ne. NFPW444 koristi pasivnu prirodnu konvekciju. Morate osigurati da ormar ima odgovarajuću ventilaciju i poštovati radni temperaturni raspon od 0 °C do +55 °C kako biste održali maksimalni MTBF (srednje vrijeme između kvarova).

P: Kako mogu znati radi li modul ispravno nakon instalacije?

O: Provjerite LED "READY" na prednjoj ploči. Stalno zeleno svjetlo potvrđuje da je ulazni napon unutar raspona od 21,6 do 31,2 V DC i da je unutarnji +5,1V izlaz pravilno reguliran i aktivan na sabirnici stražnje ploče.

P: Je li NFPW444-50 kompatibilan sa starijim stalkovima stila S1?

O: Općenito, moduli stila S2 su unatrag kompatibilni sa stalkovima S1. Međutim, preporučujemo da provjerite vašu specifičnu reviziju NFBU stalkova kako biste osigurali da sve dijagnostičke i funkcije izvještavanja o redundanciji rade kako je predviđeno.
