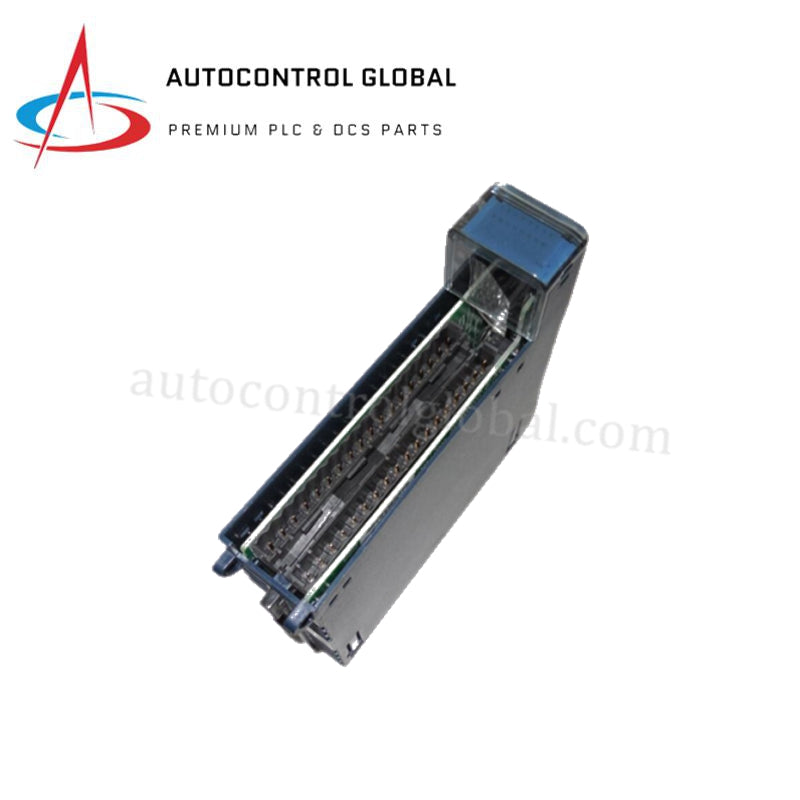

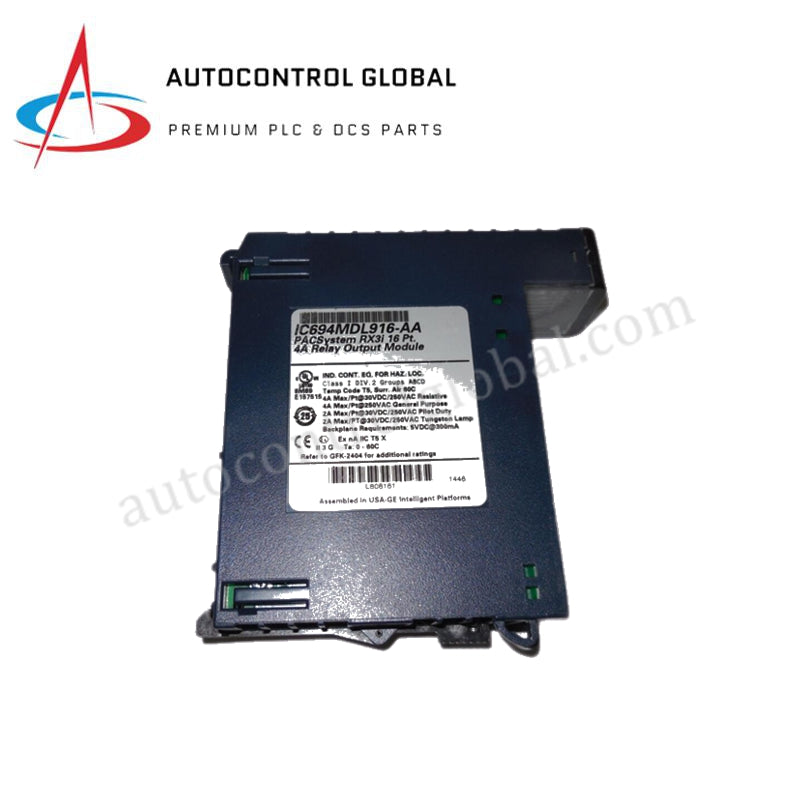

PACSystems RX3i IC694MDL916 modul releja 250VAC/125VDC
Manufacturer: GE Fanuc
-
Part Number: IC694MDL916
Condition：New with Original Package
Product Type: Diskretni I/O moduli
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
GE Fanuc IC694MDL916 služi kao sučelje velike kapacitete za diskretne signale za seriju kontrolera PACSystems RX3i. Ovaj modul pruža 16 pojedinačno izoliranih kanala, koristeći relejne kontakte tipa Form A (normalno otvoreni) za prebacivanje napajanja na aktuatorske uređaje na terenu. On premošćuje jaz između niskonaponske PLC logike i visokosnažnih uređaja na terenu, uključujući velike kontaktore, pokretače motora i solenoide ventile. Osiguravajući potpunu električnu izolaciju za svaku točku, IC694MDL916 sprječava širenje lokaliziranih električnih kvarova na susjedne kanale ili središnji procesor.
Tehničke specifikacije
IC694MDL916 podržava različite rasponove napona i prekidanje visokih struja za industrijska opterećenja:
| Parametar | Specifikacija |
| Broj modela | IC694MDL916 |
| Linija proizvoda | PACSystems RX3i |
| Tip izlaza | Relej (Form A, normalno otvoreni) |
| Broj kanala | 16 (pojedinačno izolirani) |
| Radni napon (AC) | 5 do 250 V AC (nominalno: 120/240 V AC) |
| Radni napon (DC) | 0 do 125 V DC (nominalno: 5/24/125 V DC) |
| Maksimalna struja prekida | 4,0 ampera po točki |
| Minimalna struja opterećenja | 10 mA po točki |
| Izolacija | 250 VAC kontinuirano; 1500 VDC 1 minutu |
| Potrošnja energije na sabirnici | 200 mA @ 5V DC (približno) |
| Težina | 0,69 lbs (0,31 kg) |
| Stanje | 100% potpuno novi i originalni |
Inženjerske prednosti
-
Izolacija točka-po-točka: Za razliku od modula s zajedničkom sabirnicom, IC694MDL916 izolira svaki od svojih 16 relejnih izlaza od ostalih. To vam omogućuje miješanje različitih izvora napona i faza (npr. 24VDC, 120VAC i 240VAC) na jednom modulu bez rizika od međusobnog provođenja ili kratkih spojeva.
-
Veliki kapacitet prekida: Svaki kontakt upravlja do 4,0 ampera. Ova snažna struja uklanja potrebu za međurelejima za mnoge standardne industrijske aktuatorske uređaje, značajno smanjujući složenost ormara i troškove rada.
-
Univerzalna kompatibilnost napona: Modul prekida širok spektar snage, od niskonaponskih 5V logičkih signala do visokog napona 250VAC ili 125VDC krugova. Ova svestranost čini ga "univerzalnom" izlaznom karticom za automatizacijske projekte u cijelom objektu.
-
Pojednostavljena dijagnostika održavanja: Pojedinačne LED diode na prednjoj ploči prikazuju stanje UKLJUČENO/ISKLJUČENO svakog releja. Ova trenutna vizualna povratna informacija omogućuje tehničarima da brzo provjere izvršenje PLC naredbi i otklone probleme s ožičenjem na terenu.
Često postavljana pitanja
P1: Mogu li miješati AC i DC opterećenja na istom IC694MDL916 modulu?
O1: Da. Budući da svaki od 16 kanala ima pojedinačnu izolaciju, možete prebacivati 120VAC na jednom kanalu i 24VDC na sljedećem. Pazite da ostanete unutar specificiranih naponskih granica za svaki pojedini krug.
P2: Koja je prednost kontaktnog oblika "Form A"?
O2: Kontakti Form A su "normalno otvoreni" (N.O.). Oni osiguravaju sigurnosno otvoreno stanje kruga kada modul izgubi napajanje ili PLC ostane u stanju zaustavljanja, čime se sprječava neočekivano napajanje aktuatora.
P3: Je li ovaj modul moguće zamijeniti za vrijeme rada u RX3i ormaru?
O3: PACSystems RX3i podržava vruću zamjenu (Hot Swap) I/O modula u univerzalnim sabirnicama (IC695). Međutim, morate osigurati da je napajanje releja na terenskoj strani isključeno tijekom zamjene kako biste spriječili iskrenje i osigurali sigurnost osoblja.
P4: Dolazi li ovaj modul s jamstvom?
O4: Isporučujemo samo 100% potpuno nove i originalne GE IC694MDL916 jedinice. Svaki modul dolazi u tvornički zapečaćenoj ambalaži i uključuje našu standardnu industrijsku garanciju protiv nedostataka.
