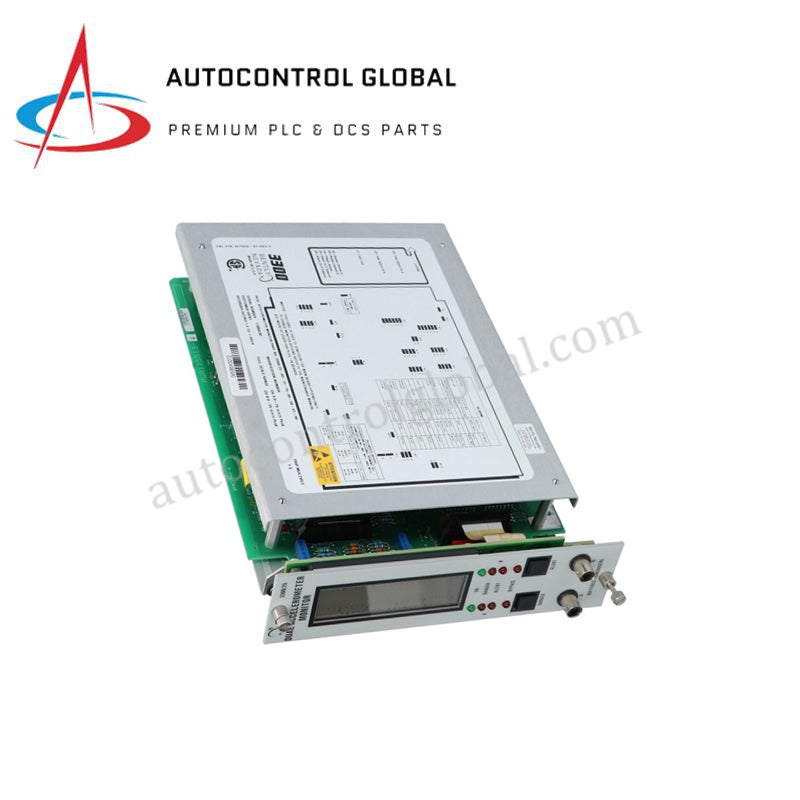

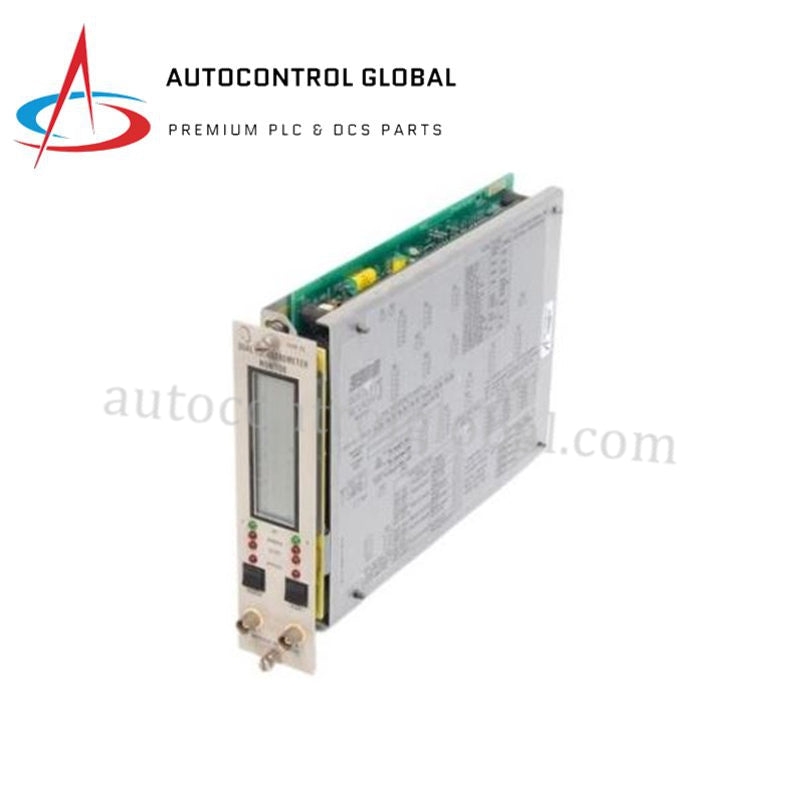

Modul faznog referentnog signala i brzine | Bently Nevada 3300/25
Manufacturer: Bently Nevada
-
Part Number: 3300/25
Condition：New with Original Package
Product Type: Senzori faznog referenciranja
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
Bently Nevada 3300/25 Keyphasor modul pruža ključne signale za vremensko i fazno referenciranje za sustav zaštite strojeva 3300. Ovaj dvo-kanalni modul prima sirove ulaze s približnih sondi ili magnetskih senzora i pretvara ih u kondicionirane TTL-kompatibilne pravokutne valove. Ti signali omogućuju ostalim monitorima u ormaru izračun kritičnih parametara uključujući brzinu vratila, fazni kut i sinkronizirane vektore vibracija. Ovaj uređaj isporučujemo kao 100% potpuno nov i originalan, osiguravajući visokokvalitetnu obradu signala za vaše najvažnije rotirajuće uređaje.
Razrada broja dijela: 3300/25-AA-BB-CC-DD-EE-FF-GG
Konfiguracija 3300/25 koristi specifičnu matricu za definiranje vrsta ulaza i odobrenja agencija. Konfiguracija 3300/25-05-04-17-00-00-02-01 slijedi ovu logiku:
-
05: Označava specifične opcije ulaza pretvarača.
-
04: Definira raspon skale za nadzor brzine.
-
17: Postavlja odobrenje agencije (npr. CSA/NRTL/C za Klasu I, Div 2).
-
00: Opcija unutarnje barijere (nema).
-
00: Sigurnosna konfiguracija.
-
02: Vrsta/Orijentacija zaslona.
-
01: Specifična revizija hardvera/izrada firmvera.
Tehničke specifikacije
| Parametar | Detalji |
| Kanali | 2 neovisna Keyphasor kanala |
| Vrste ulaza | Približne sonde ili magnetski senzori |
| Frekvencijski raspon | 0,016 Hz do 100 kHz (do 6.000.000 CPM) |
| Raspon ulaznog napona | ±24 V maksimalno |
| Točnost vremenskog mjerenja | Rezolucija 1 µs |
| Izlazni signali | Kondicionirani TTL-kompatibilni pravokutni val |
| Izolacijski napon | 250 V kontinuirano |
| Radna temperatura | 0°C do +65°C |
| Certifikati | CE, CSA, UL, ATEX, IECEx |
Inženjerske prednosti
-
Preciznost dijagnostike: 3300/25 pruža vremensku rezoluciju od 1 mikrosekunde. Ova preciznost uklanja jitter u faznom referentnom signalu, omogućujući inženjerima generiranje točnih Bode i Polarnih dijagrama za balansiranje strojeva i analizu pokretanja/zaustavljanja.
-
Univerzalna kompatibilnost senzora: Fleksibilno ulazno kolo modula podržava i aktivne približne sonde s vrtložnim strujama i pasivne magnetske senzore. Ova svestranost omogućuje standardizaciju na jedan tip modula za različite strojne sklopove.
-
Distribucija kroz cijeli sustav: Nakon kondicioniranja, Keyphasor signal putuje preko stražnje ploče ormara 3300. To omogućuje svakom monitoru vibracija u ormaru pristup referentnom signalu bez suvišnog ožičenja na terenu.
-
Industrijska robusnost: Ugrađeni RFI/EMI filtri štite signal od elektromagnetskih smetnji uzrokovanih visokotonskim motorima ili VFD-ovima, osiguravajući stabilna očitanja brzine u zahtjevnim industrijskim uvjetima.
Često postavljana pitanja
P: Mogu li koristiti jedan 3300/25 modul za dva različita stroja?
O: Da. Budući da modul ima dva neovisna kanala, može obrađivati Keyphasor signale s dva odvojena vratila, pod uvjetom da su oba vratila na strojevima koje nadzire isti ormar 3300.
P: Treba li 3300/25 specifični I/O modul?
O: Da. Monitor modul 3300/25 zahtijeva odgovarajući I/O modul montiran na stražnjoj strani ormara 3300 za fizičke BNC ili priključke s terminalnim blokovima za senzore.
P: Je li 3300/25 kompatibilan sa serijom 3500?
O: Ne. 3300/25 je dizajniran isključivo za Bently Nevada 3300 sustav. Za 3500 sustave morate koristiti 3500/25 Enhanced Keyphasor modul.
P: Kako prilagoditi prag za Keyphasor impuls?
O: Prag okidača i histerezu možete podesiti putem potenciometara na prednjoj ploči ili kroz softversku konfiguraciju (ovisno o specifičnoj reviziji hardvera), što vam omogućuje kompenzaciju za različite udaljenosti praznine ili nepravilnosti na cilju.
