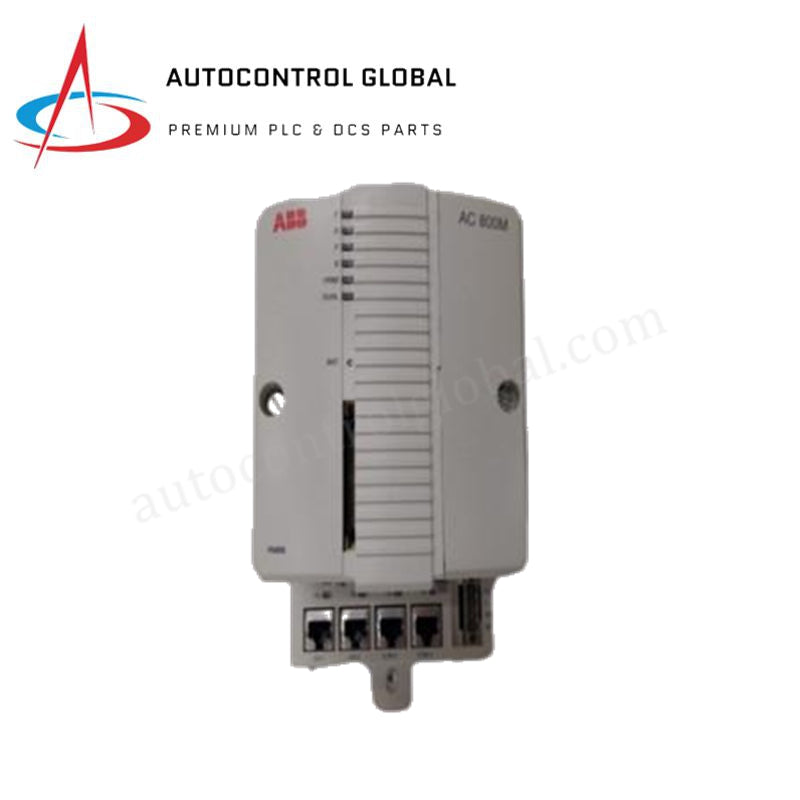

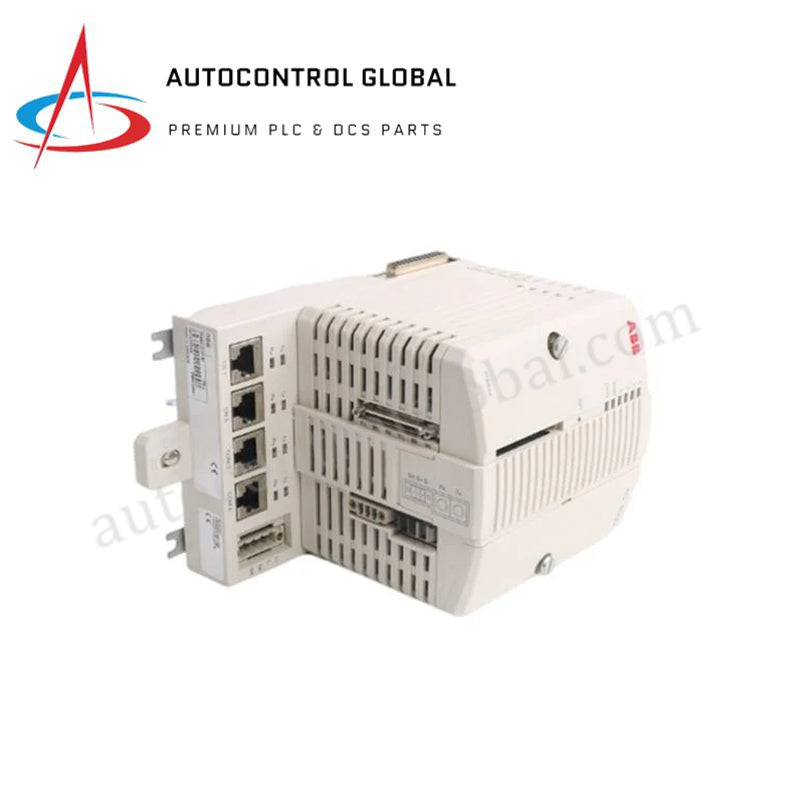

PM861AK01 ABB System 800xA upravljački procesor
Manufacturer: ABB
-
Part Number: PM861AK01
Condition：New with Original Package
Product Type: Središnje procesorske jedinice
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
ABB PM861AK01 (3BSE018157R1) funkcionira kao visokoučinkovito srce kontrolnog sustava AC 800M. Ova 100% potpuno nova originalna procesorska jedinica izvršava složene IEC 61131-3 kontrolne programe i sinkronizira podatke preko velikih I/O podsustava. Dizajnirana posebno za kritične primjene, podržava potpunu hardversku redundanciju kako bi se eliminirale jedinstvene točke kvara u postrojenjima za proizvodnju energije, naftu i plin te kemijskoj industriji.
Tehničke specifikacije
PM861AK01 koristi specijaliziranu MPC860 arhitekturu za ultra-brzo izvršavanje Booleovih operacija i deterministička vremena ciklusa.
| Parametar | Tehnički detalj |
| Broj modela | PM861AK01 (3BSE018157R1) |
| Arhitektura procesora | MPC860 na 48 MHz |
| Kapacitet memorije | 16 MB RAM / 2 MB Flash PROM |
| Brzina logike | 0,23 ms za 1000 Booleovih operacija |
| Prebacivanje redundancije | < 10 ms |
| Komunikacijski portovi | 2x Ethernet, 1x RS-232C, 1x izolirani RS-485 |
| Ulazna snaga | 24 VDC (19,2 – 30 VDC) |
| Potrošnja struje | 250 mA do 430 mA |
| Vrsta baterije | Litij 3,6V (težina 9g) |
| Radna temperatura | 0 °C do +60 °C |
| Težina | 1,2 kg |
| Dimenzije | 119 mm (Š) x 186 mm (V) x 135 mm (D) |
Inženjerske prednosti
PM861AK01 pruža tehnička rješenja za najzahtjevnije izazove industrijske automatizacije:
-
Minimizira prekide procesa: U redundantnim konfiguracijama, procesor izvodi prijelaz bez prekida u manje od 10 milisekundi. To osigurava da čak i tijekom primarnog hardverskog kvara, sekundarna jedinica održava kontrolu nad procesom bez aktiviranja sigurnosnih blokada.
-
Omogućuje složeno umrežavanje: Integrirani dvostruki Ethernet i serijski portovi omogućuju modulu upravljanje CEX-bus komunikacijom i peer-to-peer umrežavanjem istovremeno. Ova povezanost podržava do 32 aplikacije po kontroleru, što omogućuje vrlo modularan dizajn softvera.
-
Pouzdano zadržavanje podataka: Jedinica uključuje baterijsku podršku velikog kapaciteta na litij i CompactFlash sučelje. Ove značajke štite vašu kontrolnu logiku i hladno zadržane varijable tijekom dugotrajnih nestanaka struje, sprječavajući potrebu za dugotrajnim ponovnim preuzimanjem na terenu.
-
Robusna dijagnostička povratna informacija: Sveobuhvatan niz LED dioda sprijeda pruža status u stvarnom vremenu za zdravlje CPU-a, razinu baterije i komunikacijsku aktivnost. Ova trenutna vizualna povratna informacija značajno smanjuje vrijeme otklanjanja poteškoća za tehničare na licu mjesta.
Česta pitanja
Je li PM861AK01 kompatibilan s najnovijim verzijama System 800xA?
Iako PM861AK01 pripada Classic životnom ciklusu, ostaje u potpunosti integriran u System 800xA. Međutim, za nove visokoučinkovite instalacije, inženjeri često razmatraju serije PM866 ili PM867 zbog povećanog memorijskog kapaciteta.
Koliko često trebam mijenjati litijsku bateriju u ovoj jedinici?
Kako biste osigurali zadržavanje programa tijekom prekida napajanja, preporučujemo zamjenu 3,6V litijske baterije svake 2-3 godine ili kad se aktivira dijagnostička LED "Niska baterija". Napominjemo da je modul klasificiran kao UN3091 zbog sadržaja litija.
Mogu li kombinirati redundantne i neredundantne I/O na istom PM861AK01?
Da. PM861AK01 koordinira komunikaciju preko CEX-bus i S800 I/O obitelji, što inženjerima omogućuje selektivnu implementaciju redundancije samo na kritičnim procesnim petljama, dok se za nevažan nadzor koristi standardni I/O.
Koliki je maksimalan broj programa koje ovaj kontroler može pokretati?
Ova procesorska jedinica podržava do 64 programa po aplikaciji, s maksimalno 32 aplikacije po kontroleru. Ova skalabilnost čini je prikladnom za lokalnu kontrolu opreme i koordinaciju na razini cijelog postrojenja.
