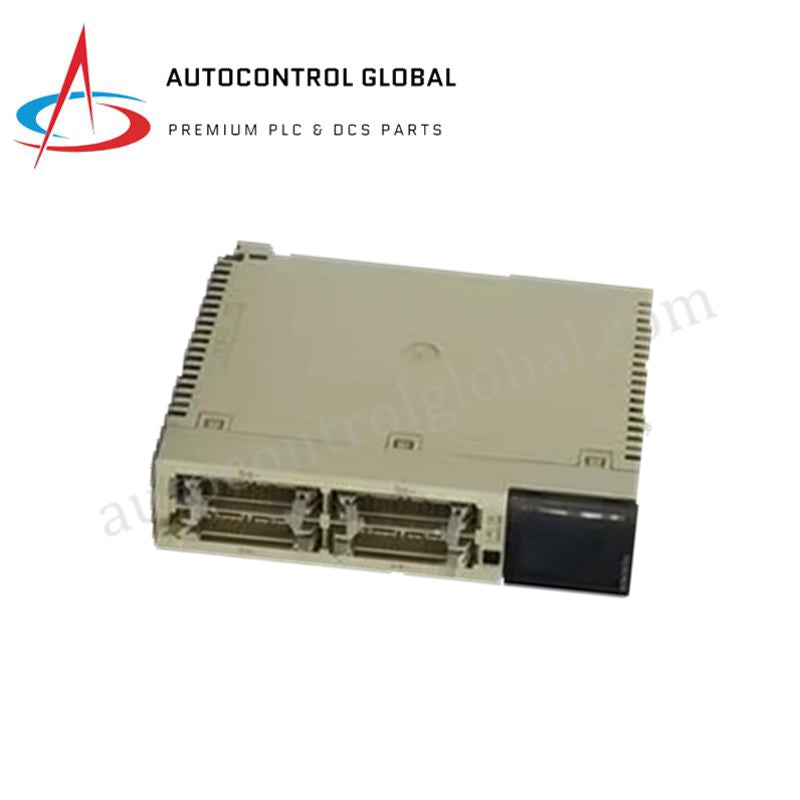

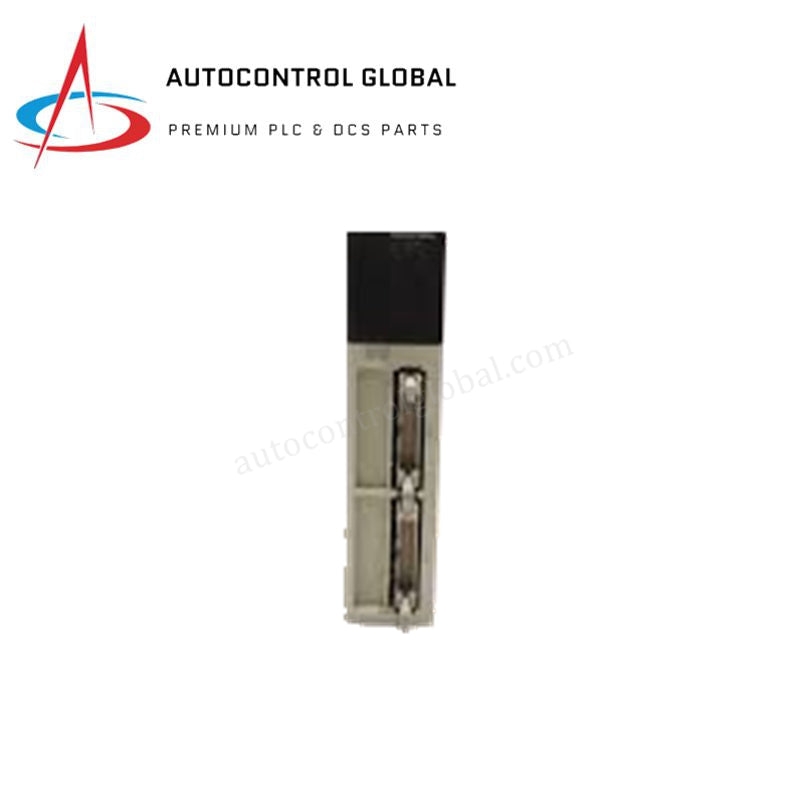

Schneider TSXDEY32D2 24V DC diskretna digitalna ulazna kartica
Manufacturer: Schneider
-
Part Number: TSXDEY32D2
Condition：New with Original Package
Product Type: Diskretni ulazni moduli
-
Country of Origin: France
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
TSXDEY32D2 zauzima ključnu ulogu u Modicon Premium arhitekturi povezivanjem digitalnih signala s razine polja s centralnim upravljačem. Ima 32 neovisna ulazna kanala, dizajnirana za rad s logičkim razinama od 24V DC. Ovaj modul učinkovito povezuje mehaničke senzore na terenu s digitalnim procesorskim okruženjem PLC-a. Ovaj uređaj isporučujemo kao 100% potpuno nov, originalno tvornički zapečaćen komponent kako bismo osigurali maksimalnu pouzdanost i kompatibilnost s vašim postojećim Premium nosačima.
Tehničke specifikacije
| Parametar | Tehnički detalj |
| Vrsta modula | Modul diskretnih ulaza |
| Broj kanala | 32 izolirana kanala |
| Naponski nominalni ulaz | 24V DC |
| Granice ulaznog napona | 19...30V DC |
| Potrošnja struje | 150 mA pri 5V DC (leđna ploča) |
| Ulazna struja | 7 mA pri nominalnom naponu |
| Izolacijski napon | 1500V RMS između kanala i uzemljenja |
| Vrijeme odziva | 4 ms (tipično) |
| Vrsta priključka | HE10 priključak |
| Radna temperatura | 0°C do +60°C |
Inženjerske prednosti
TSXDEY32D2 rješava nekoliko uobičajenih industrijskih problema kroz svoj specifični električni i mehanički dizajn:
-
Upravljanje signalima visoke gustoće: Pakiranjem 32 kanala u jedan utor, ovaj modul značajno smanjuje fizički prostor vaših I/O nosača, omogućujući kompaktnije dizajne upravljačkih ormara.
-
Izvrsna izolacija signala: Integrirani optokopleri pružaju izolaciju od 1500V. To štiti osjetljivu leđnu ploču PLC-a od visokih naponskih prijelaznih pojava i električnih smetnji iz polja, sprječavajući kvarove u cijelom sustavu.
-
Unutarnje ograničenje struje: Svaki ulazni krug uključuje značajke ograničenja struje kako bi se modul zaštitio od slučajnih preopterećenja uzrokovanih neispravnim ožičenjem na terenu.
-
Brzo otklanjanje kvarova: LED indikatori na prednjoj ploči prikazuju status svakog kanala u stvarnom vremenu. Održavatelji mogu odmah prepoznati neispravne senzore ili prekide u ožičenju bez potrebe za specijaliziranim dijagnostičkim alatima.
-
Pojednostavljeno održavanje: Modul podržava hot-swap unutar kompatibilnih Premium nosača, što omogućuje zamjenu bez zaustavljanja cijelog procesa, čime se maksimizira radno vrijeme postrojenja.
Česta pitanja
Koju vrstu priključka TSXDEY32D2 zahtijeva za ožičenje na terenu?
Modul koristi standardne HE10 priključke. Ovaj dizajn podržava unaprijed oblikovane kabelske sklopove i Telefast unaprijed ožičene sustave, što značajno ubrzava vrijeme instalacije i eliminira pogreške u ručnom ožičenju.
Mogu li koristiti ovaj modul s 24V AC signalima?
Ne. TSXDEY32D2 je namijenjen za detekciju 24V DC signala. Povezivanje AC napona oštetit će ulazni krug. Za AC primjene morate odabrati namjenski TSXDEY seriju AC ulaznih modula.
Treba li TSXDEY32D2 vanjski izvor napajanja?
Iako logička strana crpi energiju s leđne ploče PLC-a, senzori na terenu zahtijevaju vanjski 24V DC izvor napajanja za aktivaciju ulaza. Osigurajte da vaš vanjski izvor pruža stabilan napon u rasponu od 19V do 30V DC za optimalne performanse.
