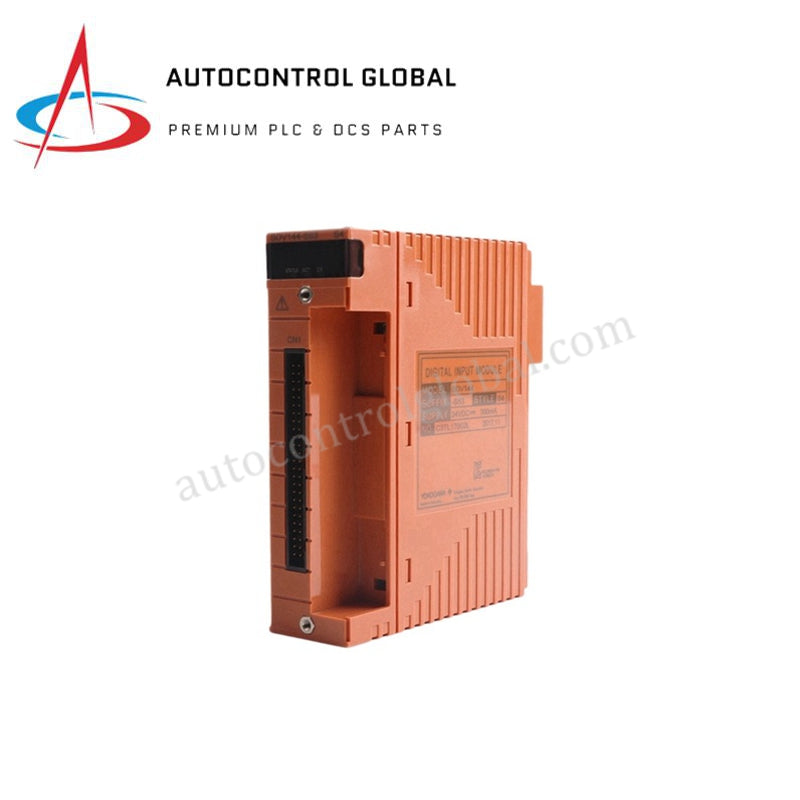

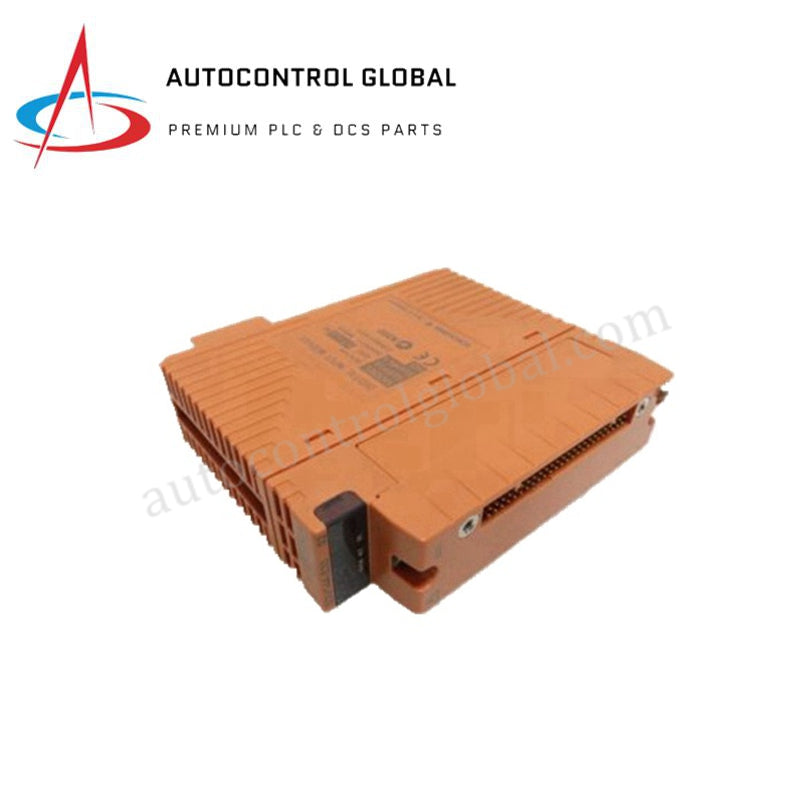

SDV144-S53 Yokogawa ProSafe-RS 16-kanalni modul digitalnih ulaza
Manufacturer: Yokogawa
-
Part Number: SDV144-S53 S2
Condition：New with Original Package
Product Type: Moduli digitalnih ulaza
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa SDV144-S53 ProSafe-RS digitalni ulazni modul
Yokogawa SDV144-S53, katalogiziran i kao digitalni ulazni modul SDV144, namjenska je hardverska komponenta za obradu binarnih terenskih signala unutar sigurnosnih instrumentiranih sustava Yokogawa ProSafe-RS. Omogućuje nadzor diskretnih signala putem 16 izoliranih ulaznih kanala uz korištenje vanjskog napajanja od 24 VDC.
Objašnjenje sufiksa i matrica modela
| Oznaka sufiksa | Opis | Tehnički detalji |
|---|---|---|
| SDV144 | Osnovni model | Digitalni ulazni modul sa 16 kanala |
| -S | Tip | Standardni tip |
| 5 | Protueksplozijska zaštita | Za priključni blok s tlačnim stezaljkama ili MIL kabel, bez protueksplozijske zaštite |
| 3 | Okruženje / premaz | Konformni premaz prema standardu ISA G3, prošireni raspon radne temperature (-20 do 70 deg C) |
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | SDV144-S53 |
| Proizvođač | Yokogawa |
| Podrijetlo | Sjedinjene Američke Države |
| Težina | 0,34 kg (transportna težina: 2 kg) |
| Dimenzije | 3,2 cm x 10,7 cm x 13 cm |
| Radna temperatura | -20 do 70 deg C |
| Potrošnja energije | 24 VDC vanjsko napajanje petlje (+20% / -10%) |
| Broj ulaza | 16 kanala (izolacija modula) |
| Ulazna struja | 6 mA +/- 20% (pri vanjskom napajanju od 24 VDC) |
| Nazivni podaci kontakta | 24 VDC +20% / -10%, 10 mA ili više |
| Vrijeme odziva ulaza | Najviše 40 ms |
| Izolacija kanala | Galvanski izolirana na razini modula |
| Zaštitni premaz | Konformni premaz prema standardu ISA G3 |
| Vanjsko ožičenje | Priključni blok s tlačnim stezaljkama (STB4D-10) ili kabel s MIL konektorom |
Izolacija kanala i rad terenske petlje
SDV144-S53 uključuje pouzdanu galvansku izolaciju na razini modula između interne logike sistemske sabirnice i vanjskih krugova terenskog ožičenja. Zahvaljujući konformnom premazu prema standardu ISA G3, modul je otporan na nepovoljna industrijska okruženja i omogućuje pouzdano očitavanje terenskih kontakata. Radni firmver filtrira dolazna stanja diskretnih kontakata, održavajući maksimalno kašnjenje odziva ulaza od 40 ms. Modul prihvaća pobudu petlje od 24 VDC iz vanjskih modula za distribuciju napajanja te omogućuje ograničavanje struje za procjenu otvorenih/zatvorenih sklopnih kontakata i izlaza senzora blizine bez narušavanja integriteta signala tijekom prolaznih skokova električnog napona.
Često postavljana pitanja
P: Koje su priključne mogućnosti podržane za terensko ožičenje na modelu SDV144-S53?
O: Modul se izravno povezuje putem priključnih blokova s tlačnim stezaljkama (kao što je STB4D-10) ili putem kabela s MIL konektorom koji isporučuje korisnik i koji se povezuje s vanjskim priključnim pločama.
P: Kako opcijska oznaka G3 utječe na okruženja za ugradnju?
O: Opcija 3 označava tvornički naneseni konformni premaz prema standardu ISA G3 u kombinaciji s proširenim rasponom radne temperature od -20 do 70 deg C, što omogućuje ugradnju u korozivna upravljačka okruženja s povišenim koncentracijama sumpora i klora.
P: Koje su karakteristike ulazne struje potrebne za očitavanje beznaponskih kontakata?
O: Ulazni krug troši 6 mA +/- 20% pri 24 VDC. Terenski kontakti moraju biti nazivno predviđeni za najmanje 24 VDC +20% / -10% i minimalni kapacitet struje petlje od 10 mA kako bi se osiguralo pouzdano vlaženje kontakta i preklapanje logičkog stanja.
Smjernice za terensku ugradnju
- Postupak oklapanja i uzemljenja: Spojite odvodne vodiče kabela terenskog signala izravno na namjenski priključak uzemljenja na osnovi montažnog nosača. Održavajte uzemljenje u jednoj točki na strani ormara kako biste smanjili struje uzemljivačkih petlji i prolazni električni šum zajedničkog moda.
- Razdvajanje ožičenja: Vodite ulazne vodove od 24 VDC u namjenskim, izoliranim kabelskim kanalima, odvojeno od visokonaponskih krugova distribucije izmjenične struje i ožičenja za upravljanje snažnim motorima kako biste spriječili induktivno sprezanje.
- Umetanje priključnog bloka: Prije zatezanja pričvrsnih vijaka provjerite jesu li priključni blok STB4D-10 ili zasuni MIL konektora pravilno poravnati. Pregledajte sve tlačne stezaljke kako biste provjerili pouzdano zadržavanje vodiča tijekom neprekidnih vibracija postrojenja.
