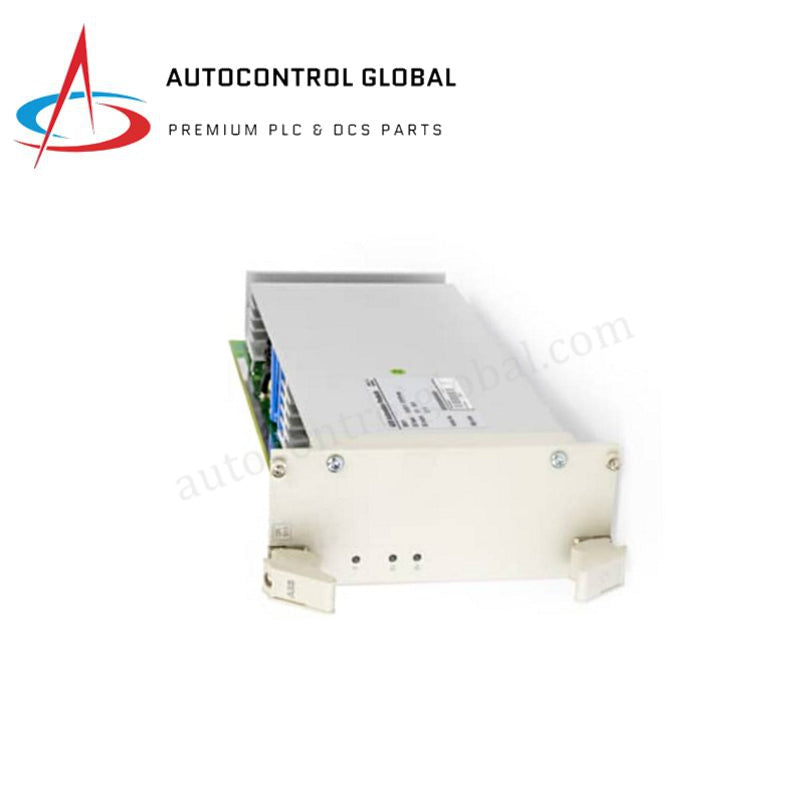

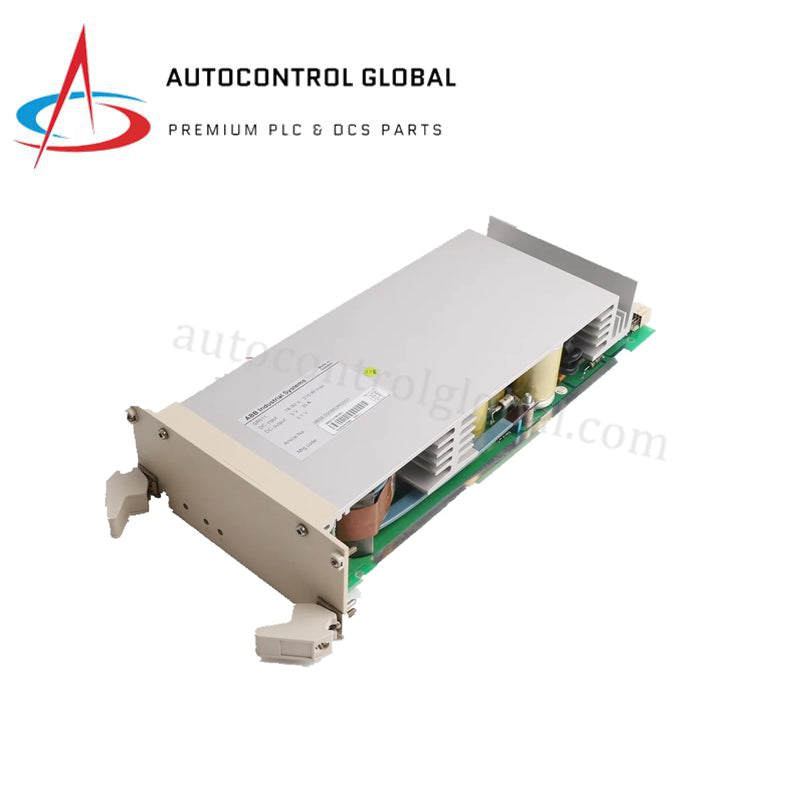

SR511 ABB Advant OCS Symphony Plus Modbus RTU modul
Manufacturer: ABB
-
Part Number: SR511 3BSE000863R1
Condition：New with Original Package
Product Type: Moduli za serijsku komunikaciju
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
ABB SR511 3BSE000863R1 služi kao visokoučinkovito sučelje za serijsku komunikaciju unutar sustava za distribuiranu kontrolu Advant OCS i Symphony Plus (DCS). Ovaj 100% potpuno novi originalni modul povezuje kontroler s vanjskom opremom, omogućujući besprijekornu razmjenu podataka s uređajima trećih strana. Podržavajući industrijske standardne protokole, proširuje domet sustava uključujući analizatore, pogone i naslijeđene PLC-ove, osiguravajući jedinstvenu automatizacijsku arhitekturu.
Tehničke specifikacije
SR511 modul koristi napredne sklopove za održavanje integriteta signala pri različitim industrijskim brzinama prijenosa i fizičkim slojevima.
| Parametar | Specifikacija |
| Broj modela | SR511 (3BSE000863R1) |
| Kompatibilnost sustava | ABB Advant OCS, Symphony Plus |
| Fizička sučelja | RS-232, RS-485 |
| Podržani protokoli | Modbus RTU, Modbus ASCII, ABB vlasnički |
| Propusnost podataka | 300 bps do 115.2 kbps |
| Izolacijska barijera | ≥ 500 V AC RMS (kanal prema ležištu) |
| Potrošnja energije | Približno 5 W |
| Radni raspon | 0 °C do +55 °C |
| Dimenzije | 11,7 cm x 24,3 cm x 5,4 cm |
| Net težina | 1,6 kg |
| Skup značajki | Vruće zamjenjiv, integrirane LED diode za dijagnostiku |
Inženjerske prednosti
SR511 3BSE000863R1 uklanja uobičajene industrijske uska grla u povezivanju zahvaljujući robusnom, na terenu provjerenom dizajnu:
-
Smanjuje uzemljne petlje: Modul uključuje 500V galvansku izolacijsku barijeru. Ovaj zaštitni sloj sprječava oštećenja DCS ležišta ili centralne procesorske jedinice uslijed visokonaponskih prijelaznih pojava na serijskoj liniji.
-
Pojednostavljuje integraciju više uređaja: Izvorna podrška za RS-232 i RS-485 omogućuje inženjerima kombiniranje točkastih i višestrukih mrežnih topologija na jednoj platformi, smanjujući potrebu za vanjskim pretvaračima signala.
-
Smanjuje vrijeme zastoja održavanja: Arhitektura s mogućnošću vruće zamjene omogućuje zamjenu modula bez isključivanja cijelog ormara. Nadalje, LED diode za dijagnostiku u stvarnom vremenu odmah signaliziraju aktivnost komunikacije ili pogreške na priključku, ubrzavajući otklanjanje problema.
-
Podržava modernizaciju naslijeđenih sustava: Omogućujući Modbus RTU/ASCII komunikaciju, SR511 omogućuje integraciju starijih uređaja na terenu u moderne Symphony Plus okoline, štiteći postojeća kapitalna ulaganja.
Česta pitanja
Je li ovaj SR511 modul obnovljen ili rabljeni uređaj?
Ne. Nudimo isključivo 100% potpuno nove originalne ABB SR511 3BSE000863R1 module. Svaki uređaj dolazi u tvornički zapečaćenoj ambalaži kako bi se osigurala usklađenost s službenim ABB standardima izvedbe.
Treba li ovom modulu vanjsko napajanje za RS-485 priključak?
Modul crpi primarnu radnu snagu od 5 W izravno iz ležišta sustava. Međutim, korisnici moraju osigurati da ožičenje na terenskoj strani slijedi pravilne standarde terminacije i polarizacije za dugotrajnu RS-485 komunikaciju.
Kojim softverskim alatom konfiguriram serijske parametre?
Inženjeri obično konfiguriraju SR511 koristeći ABB Control Builder ili inženjerske alate Symphony Plus. Ova okruženja omogućuju precizan odabir brzine prijenosa, postavki pariteta i mapiranje protokola za Modbus registre.
Može li SR511 podržati brzi prijenos podataka?
Da, modul podržava brzine prijenosa do 115,2 kbps. Ova propusnost učinkovito upravlja visokofrekventnim ispitivanjem podataka s modernih digitalnih senzora i analizatora snage bez izazivanja kašnjenja u mreži.
