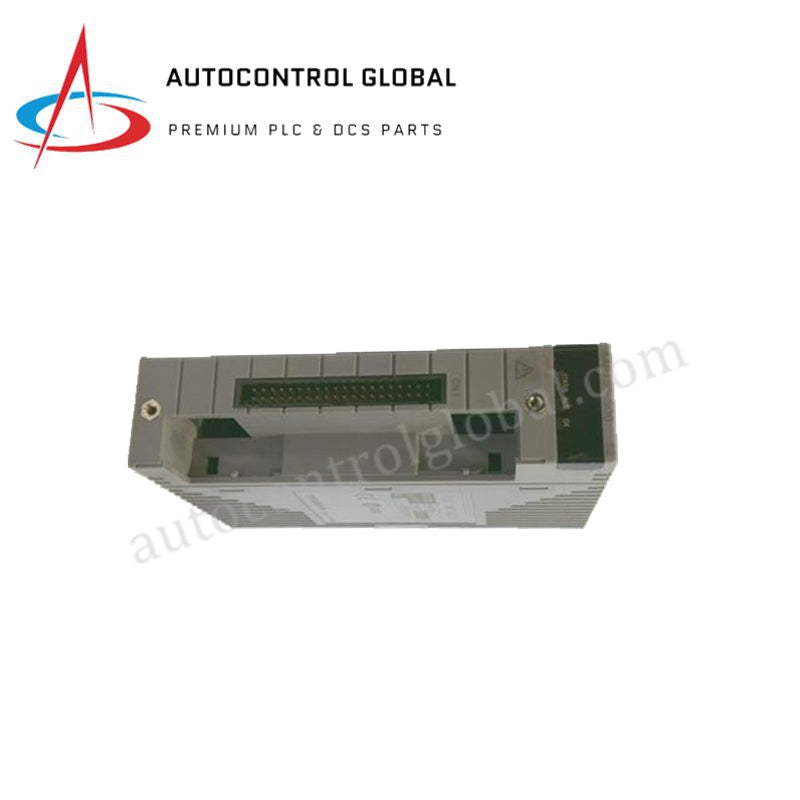

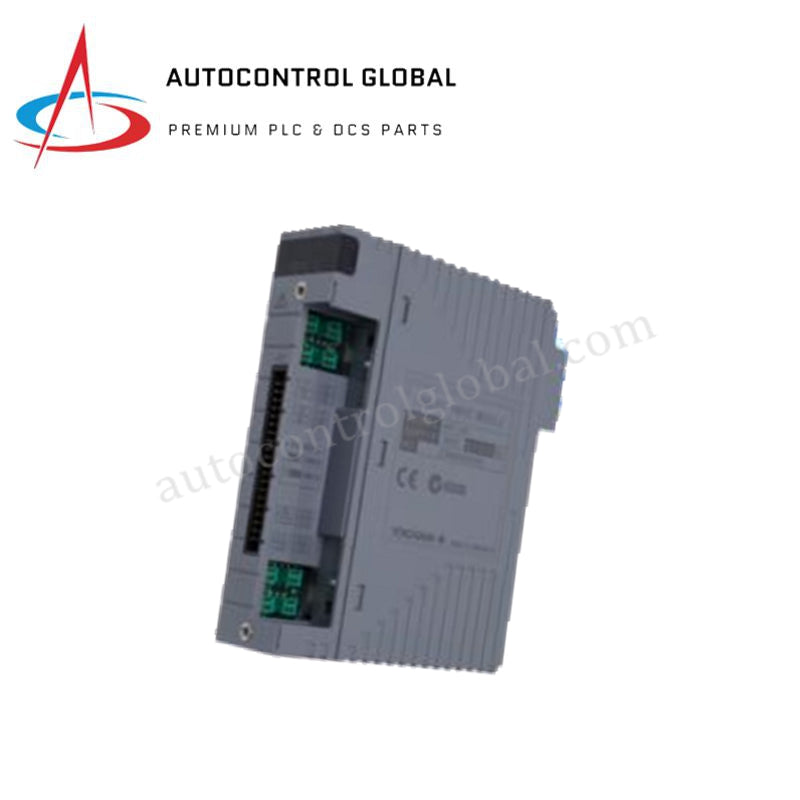

Yokogawa AAP135-S00 S2 8-kanalni modul impulsnih ulaza

Yokogawa AAP135-S00 S2 modul pulsnog ulaza

Yokogawa AAP135-S00 S2, koji je također katalogiziran kao AAP135-S00 modul pulsnog ulaza, služi kao namjenska hardverska komponenta za pretvaranje signala pulsnog niza u digitalne procesne varijable unutar arhitektura Yokogawa CENTUM VP upravljačkih stanica polja.

Raščlamba sufiksa i matrica modela

Alfanumerički niz sufiksa označava preciznu konstrukcijsku izvedbu i opcije radnih značajki hardverskog sklopa:

• AAP135: Oznaka osnovnog modela koja specificira 8-kanalni izolirani hardverski modul pulsnog ulaza.
• -S: Označava standardne radne značajke bez nestandardnih opcija vlastite sigurnosti.
• 0: Specificira standardno funkcionalno izvođenje bez prilagođenih protokola firmvera.
• 0: Označava standardnu konfiguraciju sučelja za završetak priključaka.
• S2: Predstavlja hardversku izmjenu izvedbe 2 koja omogućuje poboljšanu stabilnost signalnog kruga.

Hardverske specifikacije

Obrada signala za upravljanje procesom

Ovaj modul omogućuje potpunu izolaciju svakog pojedinog kanala od drugih kanala, čime potiskuje smetnje uzrokovane petljama uzemljenja duž dugih vodova polja koji povezuju visokobrzinske impulsne uređaje. Ugrađeni podsklopovi za obradu signala prihvaćaju konfiguracije poljskih odašiljača s dvije i tri žice, a istodobno stvaraju odabirno napajanje petlje od 12 VDC ili 24 VDC s ugrađenim ograničenjem struje. Namjenski filtri za uklanjanje podrhtavanja kontakata uklanjaju pojavu odskakivanja mehaničkih sklopki na ulazima, održavajući pouzdano brojanje impulsa pri frekvencijama do 10 kHz. Osim toga, modul ažurira podatke sustava svakih 2 ms te prenosi precizne izračune frekvencije izravno preko sučelja sabirnice polja kako bi se održalo točno praćenje procesne regulacijske petlje.

Često postavljana pitanja

P: Kako modul obrađuje odskakivanje kontakata mehaničkih sklopki?

O: Ugrađeni hardver ima podesivi filtar za uklanjanje podrhtavanja koji potiskuje prolazne smetnje mehaničkih kontakata prije prosljeđivanja signala logici za brojanje.

P: Koja izolacijska razina štiti pojedinačne signalne kanale od smetnji zajedničkog načina?

O: Unutarnja galvanska izolacija štiti kanale do 500 VAC tijekom 1 minute, između kanala te između strujnih krugova polja i stražnje ploče sistemske sabirnice.

Smjernice za ugradnju na terenu

Postavite modul u predviđeni CENTUM VP I/O utor i čvrsto ga gurnite dok se sklop za učvršćivanje ne zaključa. Spojite kabelsko sučelje ATK4-00 te zategnite pričvrsne elemente odgovarajućim zakretnim momentom kako biste osigurali stabilno poravnanje signalnih pinova i nizak kontaktni otpor. Sve oklopljene vodove kabela polja uzemljite na središnjoj sabirnici izvan kućišta modula kako biste spriječili prodiranje vanjskih visokofrekvencijskih smetnji u izolirane ulazne krugove. Prije priključivanja napajanja polja provjerite jesu li za konfiguracije strujnih impulsa odabrani odgovarajući unutarnji premosni otpornici. Osigurajte dovoljan prostor za ventilaciju oko osnovne ploče čvora kako bi temperatura okoline tijekom neprekidnog rada ostala ispod 50 deg C.
