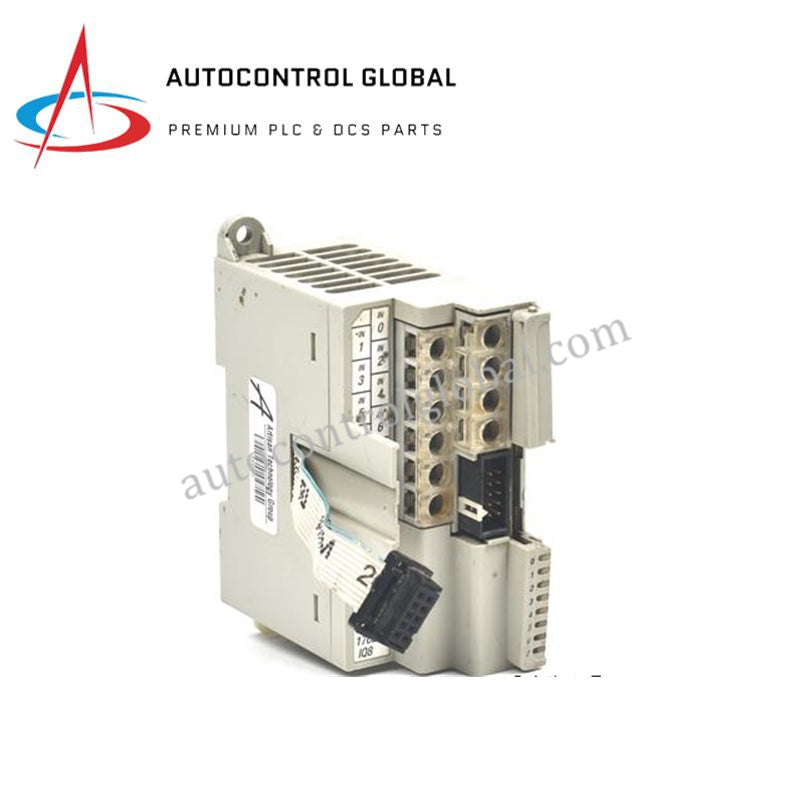

1764-OW8 Relé kimeneti modul | Allen-Bradley PLC Bemenet/Kimenet
Manufacturer: ABB
-
Part Number: 1764-OW8
Condition：New with Original Package
Product Type: Relé Kimeneti Modul
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Termékleírás
Termék áttekintése
Az Allen-Bradley 1764-OW8 egy 8-pontos relékimeneti modul , amelyet a MicroLogix 1500 PLC rendszerekkel való használatra terveztek. Ez a modul szigetelt elektromechanikus relékimeneteket biztosít mezőeszközök, például mágnesszelepek, kontaktorok, jelzőlámpák és közbeiktató relék vezérléséhez.
A 1764-OW8 Form C (SPDT) relékapcsolókat használ, lehetővé téve mind a normálisan nyitott, mind a normálisan zárt kimeneti bekötést. Relé alapú kialakítása alkalmassá teszi vegyes AC/DC terhelésekhez és olyan alkalmazásokhoz, ahol elektromos szigetelés szükséges.
Funkcionális leírás
A 1764-OW8 relékimeneti modul átalakítja a PLC vezérlési logikát fizikai relékapcsolatok zárásává. Minden kimeneti csatorna függetlenül működik, a MicroLogix hátlap belső tekercslogikája vezérli. Az állapotjelző LED-ek a parancsolt kimeneti állapotokat mutatják, de nem figyelik a tényleges érintkezőhegesztést vagy a terhelés visszacsatolását.
Mivel a kimenetek mechanikus relék, a külső vezetékfeltételek és a terhelés jellemzői befolyásolhatják a kimeneti viselkedés észlelését.
Műszaki adatok
| Paraméter | Részletek |
|---|---|
| Modell | 1764-OW8 |
| Gyártó | Allen-Bradley (Rockwell Automation) |
| Terméktípus | Relékimeneti modul |
| PLC platform | MicroLogix 1500 |
| Kimeneti típus | Elektromechanikus relé |
| Érintkező forma | Form C (SPDT) |
| Kimenetek száma | 8 |
| Névleges kimeneti áram | 2 A pontonként (ellenállásos) |
| Névleges kimeneti feszültség | 5–30 V DC |
| AC kapcsolókapacitás | 0,5 A 250 V AC-nél |
| DC kapcsolókapacitás | 2 A 30 V DC-nél |
| Szigetelés | Relé szigetelés a logika és a mező között |
| Hátlapi áram | 80 mA 5 V DC-nél |
| Működési hőmérséklet | 0 °C-tól +60 °C-ig |
| Tárolási hőmérséklet | –40 °C-tól +85 °C-ig |
| Relatív páratartalom | 5%–95% nem kondenzáló |
| Méretek | 118 × 35 × 90 mm |
| Tanúsítványok | UL, CE, CSA, RoHS |
| Származási ország | USA |
| Termék státusza | Érett / régebbi támogatás |
