36 csatlakozós, doboz kialakítású I/O-hordozó | GE Fanuc IC200CHS022N
Manufacturer: GE Fanuc
-
Part Number: IC200CHS022N
Condition：New with Original Package
Product Type: I/O-modulok
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

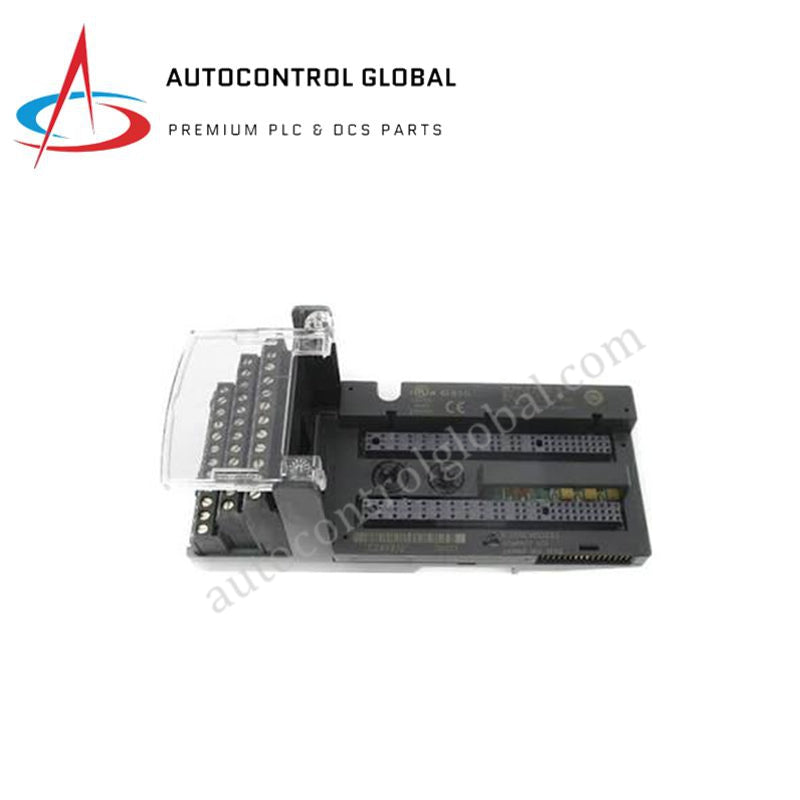

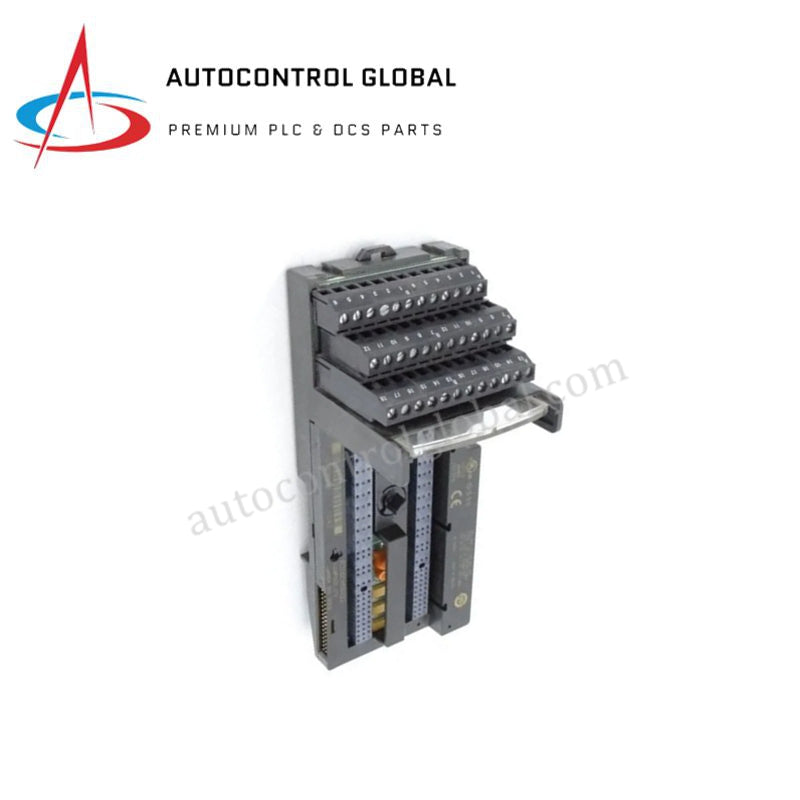

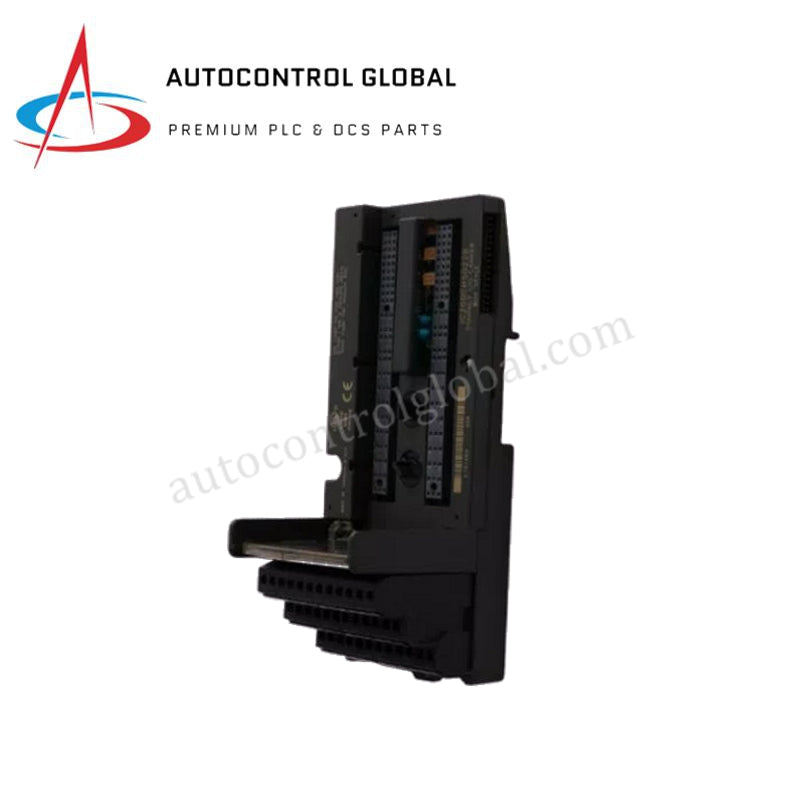

GE Fanuc IC200CHS022N VersaMax doboz stílusú I/O-hordozó
A GE Fanuc IC200CHS022N, amelyet IC200CHS022 doboz stílusú I/O-hordozóként is katalogizálnak, dedikált hardverkomponensként szolgál a terepi jelek lezárására és a hátlapi buszhoz való csatlakozásra a VersaMax automatizálási platformokon belül.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC200CHS022N |
| Márka | GE Fanuc |
| Származási hely | Lásd az eszköz címkéjét |
| Tömeg | 0.34 kg (0.75 lbs) |
| Méretek | 110 mm x 66.8 mm x 50 mm |
| Üzemi hőmérséklet | -20 deg C – +60 deg C |
| Energiafogyasztás | Passzív hordozó (nincs aktív logikai fogyasztás) |
| Terepi sorkapcsok | 36 doboz stílusú / rugós kapcsos csatlakozó |
| Vezeték-keresztmetszet | 0.5–2.5 mm2 (AWG #14–#22 egyeres, legfeljebb AWG #18 kéteres) |
| Sorkapocs névleges feszültsége | Legfeljebb 300 V AC/DC |
| Sorkapocs névleges árama | Legfeljebb 10 A csatlakozónként |
| Rögzítés típusa | 35 mm-es DIN-sínre vagy alpanelre szerelhető |
A hátlapi busz kommunikációs sebessége és az I/O-sűrűség skálázása
A hordozómodul integrált hordozó–hordozó csatlakozókon keresztül kapcsolja össze a szomszédos terepi csomópontokat, így nagy hátlapi buszkommunikációs sebességet biztosít a VersaMax helyi sínen. Az integrált belső rézvezetők a logikai tápellátást, a földelési referenciákat és a terepi jeleket közvetlenül a csatlakoztatott I/O-modul interfészéhez vezetik. A kompakt kialakításban 36 különálló terepi bekötési pont támogatásával az egység optimalizálja az I/O-sűrűség skálázását a vezérlőszekrényekben, miközben fenntartja a csatornák közötti fizikai leválasztást.
Gyakran ismételt kérdések
K: Eltávolítható egy I/O-modul az IC200CHS022N hordozóról úgy, hogy a terepi bekötések csatlakoztatva maradnak?
V: Az aktív I/O-modul közvetlenül a hordozó előlapjáról leválasztható és cserélhető a 36 terepi bekötési sorkapocs megbolygatása nélkül, feltéve, hogy a terepi tápellátásokat leválasztják a hátlapi érintkezők közötti ívképződés megelőzése érdekében.
K: Milyen földelési óvintézkedéseket kell tenni a DIN-sínes telepítés során az EMC-interferencia megelőzéséhez?
V: Biztosítani kell, hogy maga a DIN-sín kis impedanciájú csatlakozással közvetlenül a védőföldhöz (PE) kapcsolódjon, mivel a hordozó hátoldalán található fémes földelőkapocs az EMC-árnyékoláshoz a sínnel való fizikai érintkezésre támaszkodik.
K: Mekkora a csatlakozóblokkonként támogatott maximális áramterhelhetőség?
V: Minden egyes csatlakozó maximális névleges értéke 10 A 300 V AC/DC mellett; a 10 A-t meghaladó áramkörökhöz külső közbeiktatott teljesítményrelék szükségesek.
Terepi telepítési útmutató
Szerelje a hordozót vízszintesen szabványos 35 mm-es DIN-sínre, vagy rögzítse az alpanelhez a kialakított alváznyílásokon átvezetett rögzítőcsavarokkal. Vezesse a bejövő jelvezetékeket a 36 csatlakozóhoz, és megfelelően távolítsa el a vezeték szigetelését az AWG #14–#22 méretű tömör vagy sodrott rézvezetékekhez. A célzott VersaMax I/O-modul felső foglalatba illesztése előtt győződjön meg arról, hogy a szomszédos hordozóegységek szorosan egymásba pattantak, így a készülék oldalán elhelyezett hordozó–hordozó hátlapi buszcsatlakozók megfelelően kapcsolódnak.
