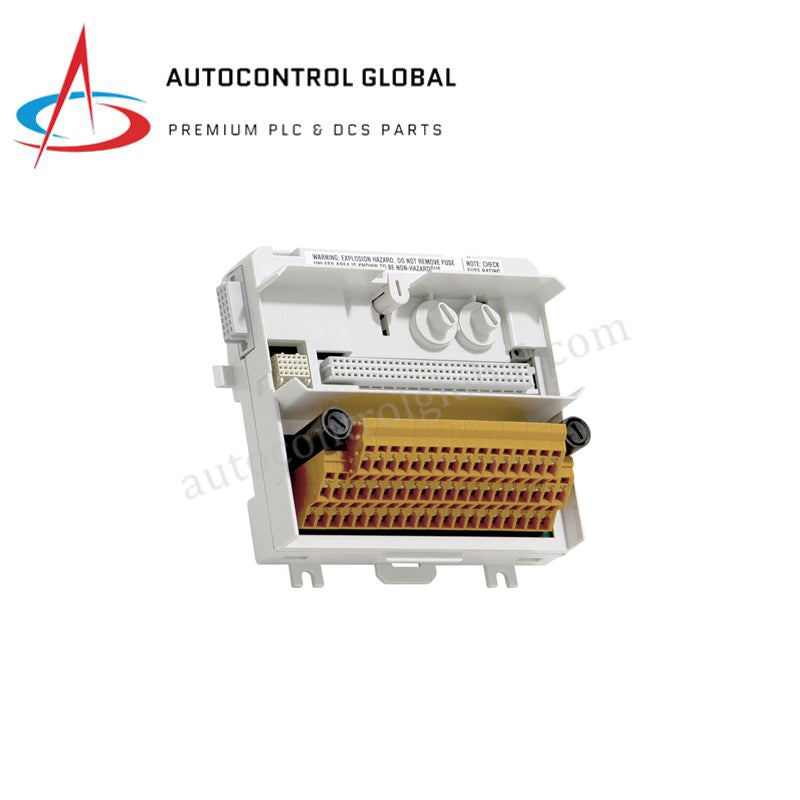

3BSE038726R1 ABB TU833 S800 I/O bővített MTU

Termékáttekintés

Az ABB TU833 (3BSE038726R1) egy nagy sűrűségű Kiterjesztett Modul Kivezető Egység (MTU), amely az S800 I/O és az AC 800M vezérlő hardverportfólióhoz készült. Ez a 100%-ban új és eredeti alkatrész biztosítja a mechanikai és elektromos interfészt akár 16 I/O csatornához. Összeköti a terepi vezetékezést az I/O modulokkal, miközben elosztja a ModuleBus jeleket és a folyamat energiát. A folyamatipar és közművek igényeihez tervezve a TU833 lehetővé teszi a skálázható elosztott vezérlést azáltal, hogy zökkenőmentesen bővíthetővé teszi a kommunikációs interfészeket és az I/O modulokat a System 800xA architektúrán belül.

Műszaki adatok

Műszaki előnyök

• Kétcsoportos energiaelszigetelés: A TU833 a folyamatfeszültséget két különálló, elszigetelt csoportra osztja. Minden csoport saját 6,3 A-es biztosítékkal rendelkezik, így egy helyi hiba az egyik áramkörben nem veszélyezteti az egész I/O állványt, növelve ezzel a rendszer rendelkezésre állását.

• Automatikus címzés logika: Ez az egység kiküszöböli a kézi címzési hibákat a telepítés során. A csatlakoztatott I/O modul helyes címét automatikusan generálja azáltal, hogy a kimenő pozíciójeleket a következő MTU-hoz továbbítja a sorozatban.

• Nagy sűrűségű terepi kivezetés: A TU833 16 csatornát támogat egy kompakt, 12,6 cm széles keretben, csökkentve ezzel a nagy pontszámú I/O helyigényét. Minden csatorna két I/O csatlakozást és egy ZP (0V) csatlakozást biztosít a tiszta, rendezett vezetékezéshez.

• Forrócsere funkció: A masszív kialakítás lehetővé teszi a modul cseréjét a rendszerbusz megszakítása nélkül. Ez minimalizálja a leállási időt karbantartás vagy az AC 800M vezérlő kiterjesztő busz (CEX busz) bővítése során.

• Biztonságos mechanikai rögzítés: Egy precízen megtervezett mechanikus retesz szilárdan rögzíti a TU833-at a szabványos DIN sínhez. Ez megakadályozza az elektromos csatlakozások megszakadását ipari rezgések vagy véletlen fizikai behatások esetén a zord üzemeltetési környezetben.

Gyakran Ismételt Kérdések

• Hogyan határozzam meg a TU833 megfelelő biztosítékértékét?

  Bár az egység szabványos 6,3 A-es biztosítékokkal érkezik, a végleges biztosítékértéket az adott alkalmazás terhelése és hűtési igényei alapján kell kiválasztani. Kérjük, tekintse meg az S800 I/O Kezdő útmutató fejezetet (Energiaellátás és hűtés), hogy kiszámolja a terepi eszközök megfelelő áramerősségét.

• Miben különbözik a TU833 a szabványos MTU-któl?

  A TU833 egy „Kiterjesztett” MTU. Általában nagyobb számú kivezetési pontot (16 csatorna) és speciális buszkiterjesztési képességeket kínál a szabványos 8 csatornás egységekhez képest, így ideális nagyobb sűrűségű szekrényelrendezésekhez.

• Támogatja-e a TU833 az árnyékolt kábelek földelését?

  Igen, az egység integrált földelést és masszív mechanikai burkolatot biztosít, hogy a jelárnyékolók folytonossága megmaradjon, ami kritikus az analóg jelek elektromágneses interferencia (EMI) elleni védelméhez.

• Kompatibilis-e ez a modul minden AC 800M vezérlővel?

  A TU833 az AC 800M vezérlővel a CEX buszon és a ModuleBus-on keresztül kommunikál. Támogatja a System 800xA környezetben használt legtöbb S800 I/O bővítő modult és kommunikációs interfészt.
