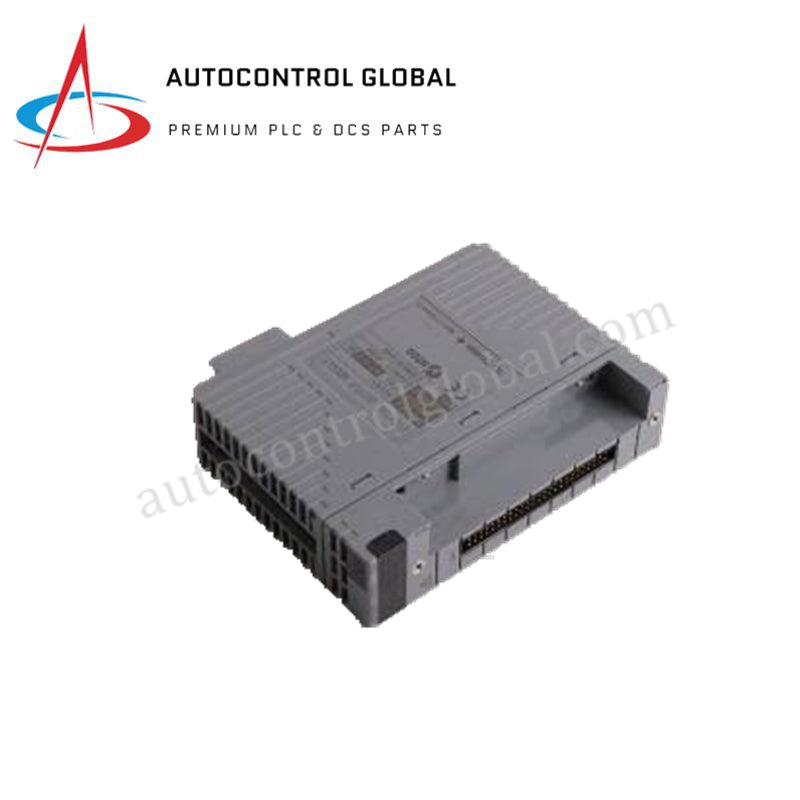

AAI141-S00/K4A00 Yokogawa CENTUM VP analóg bemeneti modul
Manufacturer: Yokogawa
-
Part Number: AAI141-S00/K4A00
Condition：New with Original Package
Product Type: Analóg bemeneti modulok
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI141-S00/K4A00 analóg bemeneti modul
A Yokogawa AAI141-S00/K4A00, amelyet a katalógusban AAI141 analóg bemeneti modulként is jegyeznek, dedikált hardverkomponensként működik 16 csatornás, nem leválasztott, 4-20 mA DC-jelű adatgyűjtéshez a Yokogawa CENTUM VP és FIO hálózatokban.
Az utótagok értelmezése és modellmátrix
| Kód | Típus | Leírás |
|---|---|---|
| AAI141 | Alapmodell | Analóg bemeneti modul (4-20 mA, 16 csatornás, nem leválasztott) |
| -S | Típuskód | Standard típus |
| 0 | Hardveropció | Alaptípus (robbanásvédelem nélkül) |
| 0 | Környezeti opció | Alaptípus |
| /K4A00 | Opciókód | KS-kábel interfészadapterrel (modell: ATK4A-00) |
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | AAI141-S00/K4A00 |
| Márka | Yokogawa |
| Eredet | Standard gyártói beszerzés |
| Tömeg | 0,2 kg |
| Méretek | Standard Yokogawa FIO-modulméretek |
| Üzemi hőmérséklet | 0-60 °C |
| Teljesítményfelvétel | 310 mA 5 VDC mellett, 450 mA 24 VDC mellett |
| Bemeneti csatornák | 16 csatorna, nem leválasztott |
| Bemeneti jel | 4-20 mA DC |
| Megengedett bemeneti áram | legfeljebb 27 mA |
| Bemeneti ellenállás | 400 ohm 20 mA-nél és 1 kohm 4 mA-nél |
| Bemeneti ellenállás (kikapcsolt tápellátás mellett) | legalább 500 kohm |
| Mérési pontosság | +/-16 uA |
| Adatfrissítési időszak | 10 ms |
| Lépcsőválaszidő | körülbelül 100 ms |
| Hőmérséklet-eltolódás | +/-16 uA 10 °C-onként |
| Adó tápellátása | >= 14,8 VDC 20 mA-nél, <= 26,4 VDC 0 mA-nél |
| Interfészadapter | ATK4A-00 KS-kábel interfészadapter |
Folyamatvezérlés és DCS-műszerezés
A modul nagy sűrűségű jelgyűjtést biztosít közös földelésű 4-20 mA-es hurkokhoz, és 16 analóg csatornát dolgoz fel digitális folyamatértékekké 10 ms-os frissítési idő alatt. A belső tápelosztó áramkörök beépített huroktápellátást biztosítanak a kétvezetékes terepi adók számára, legalább 14,8 VDC kapocsfeszültséget garantálva 20 mA-nél. Az aktív áramkorlátozó áramkörök 27 mA-ben korlátozzák a bemeneti túlterhelést, miközben az 500 kohmot meghaladó, tápellátás nélküli bemeneti impedancia megőrzi az áramköri integritást a csomópont karbantartása során.
Gyakran ismételt kérdések
K: Hogyan befolyásolja a nem leválasztott csatornaarchitektúra a helyszíni hurokvezetékezés kialakítását?
V: Mind a 16 csatorna közös belső jel-földpontot használ. Ezért a csatlakoztatott kétvezetékes adóknak vagy külső huroktápforrásoknak egységes referencia-potenciálon kell működniük a csatornák közötti földhurkok elkerülése érdekében.
K: Milyen szerepet tölt be a /K4A00 opciókód a terepi csatlakoztatásban?
V: A /K4A00 opció egy ATK4A-00 adaptert rögzít a modul elülső interfészére. Ez lehetővé teszi, hogy egy szabványos, előre gyártott többeres KS-kábelt közvetlenül a modulhoz csatlakoztassanak, majd a jeleket külső kapocsegységekhez, például az AEA4D-hez vezessék, kiküszöbölve a szekrényben kialakított pont-pont diszkrét vezetékezést.
Terepi telepítési irányelvek
Igazítsa a modult a kijelölt FIO-csomópont házának kártyavezető sínjeihez, majd csúsztassa befelé, amíg a hátlapi busz csatlakozófeje teljesen a helyére nem kerül. Húzza meg a felső és alsó panelrögzítő csavarokat a mechanikai szerelvény rögzítéséhez, és ellenőrizze a szekrénykeret földelésének folytonosságát.
Csatlakoztassa biztonságosan a több eres KS-interfészkábelt az elülső ATK4A-00 adapterhez a beépített reteszelő rögzítőelemek segítségével. A jelvezetékeket kisfeszültségű kábelcsatornán vezesse, és tartson legalább 200 mm távolságot a háromfázisú AC-kábelektől. A bejövő kábelek árnyékolását egyetlen ponton csatlakoztassa a szekrény földelő sínjéhez, hogy megakadályozza a nagyfrekvenciás zaj mérési pontosságot rontó hatását.
