Allen-Bradley 1786-TPS ControlNet Egyenes BNC T-Csatlakozó C sorozat

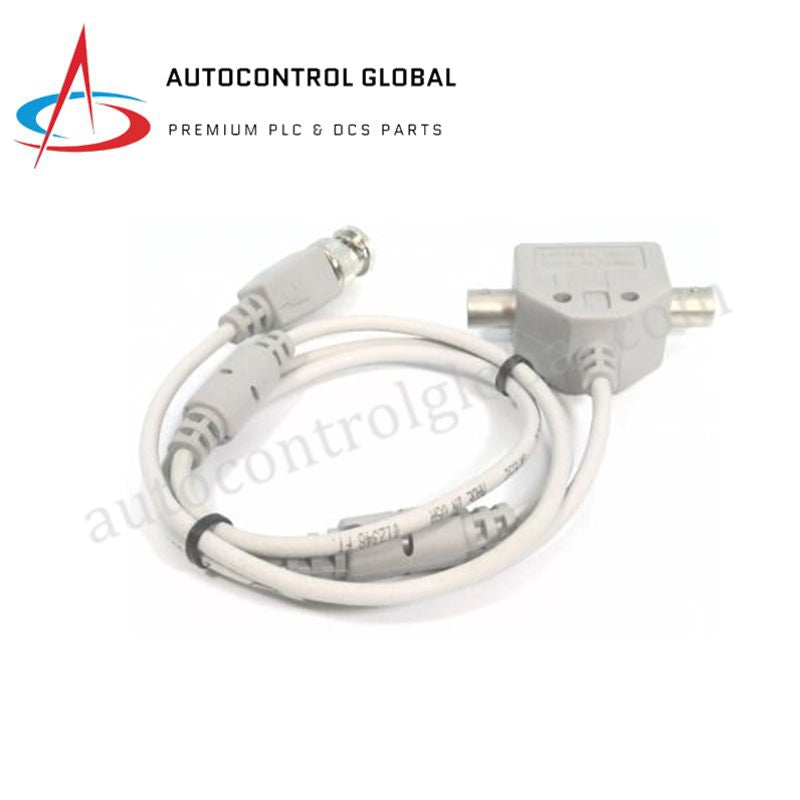

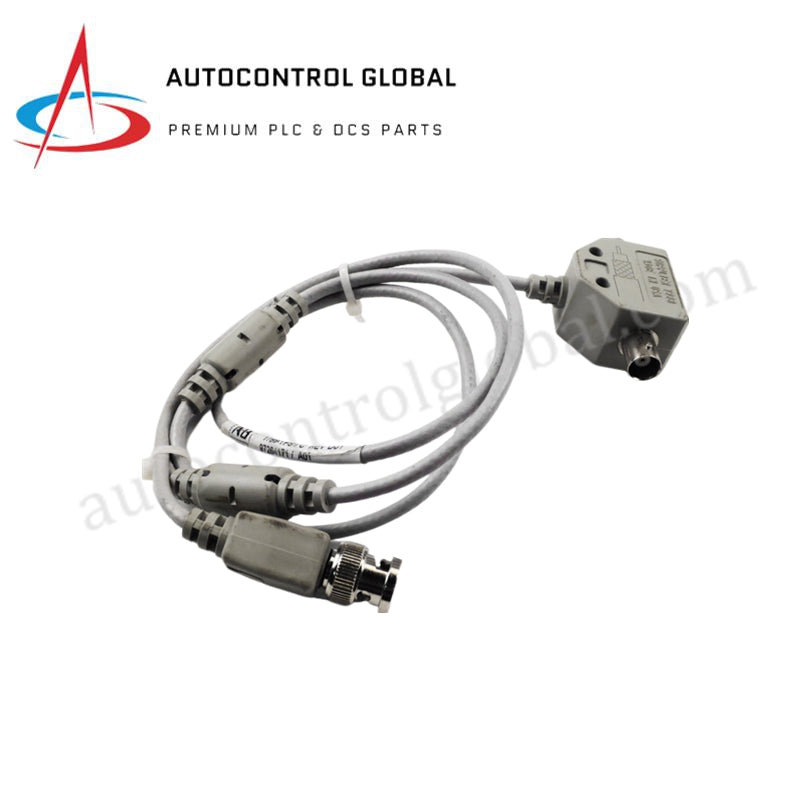

Allen-Bradley 1786-TPS C sorozatú ControlNet koaxiális egyenes T-csatlakozó

Termék áttekintés

A 1786-TPS (C sorozat) egy nagy integritású koaxiális T-csatlakozó, amelyet a Rockwell Automation tervezett a ControlNet fizikai rétegéhez. Ez az alapvető kiegészítő a ControlNet csomópont (például Logix vezérlő) és a hálózat közötti csatlakozási felületként szolgál. FLEX I/O adapter, vagy PowerFlex hajtás) és a hálózat fő gerinc kábele között. „egyenes lehúzás” konfigurációval és integrált 1 méteres lehúzó kábellel rendelkezik, a 1786-TPS lehetővé teszi az eszközök zökkenőmentes hozzáadását vagy eltávolítását egy aktív hálózatról anélkül, hogy megszakítaná az adatfolyamot a fő gerincvezetéken. Passzív kialakítása biztosítja a determinisztikus kommunikációt és a magas jelmegbízhatóságot összetett, elosztott I/O architektúrákban.

Műszaki specifikációk

A 1786-TPS az ipari nagysebességű adatátvitelhez szükséges szigorú 75 Ω impedanciát tartja fenn.

• Gyártó: Rockwell Automation / Allen-Bradley

• Modellszám: 1786-TPS

• Hardver verzió: C sorozat (visszafelé kompatibilis az A és B sorozattal)

• Funkció: Egyenes lehulló T-csatlakozó csomópont és fővonal összeköttetéshez

• Lehulló kábel hossza: 1 méter (kb. 3.28 láb)

• Csatlakozó típus: BNC (Bayonet Neill–Concelman)

• Impedancia: 75 Ω (ControlNet jelekhez optimalizálva)

• Támogatott kábel típus: RG-6 négyrétegű árnyékolt koaxiális kábel

• Szerelési lehetőségek: DIN sín, Felület, vagy szerelőkerethez

• Burkolat anyaga: Nikkel bevonatú sárgaréz a korrózióállóságért

• Érintkező tű: Aranyozott a kiváló elektromos vezetőképességért

• Működési hőmérséklet: -40°C-tól +85°C-ig (-40°F-tól +185°F-ig)

• Súly: 0.20 font (0.09 kg)

• Tanúsítványok: IECEx, CE, UL, CSA megfelelőség

Alapvető teljesítményjellemzők

• Nem beavatkozó csatlakozás: A 1786-TPS passzív tap kialakítást alkalmaz, ami azt jelenti, hogy a csomópontok karbantartás miatt leválaszthatók anélkül, hogy a fővonal folytonossága megszakadna, megelőzve a hálózatszintű leállásokat.

• Masszív kivitel: Ipari minőségű nikkelözött sárgarézből készült, a tap kiváló EMI/RFI árnyékolást biztosít, biztosítva az adatintegritást nagy elektromos zajjal járó környezetekben.

• C sorozat megbízhatóság: A C sorozatú felülvizsgálat finomított mechanikai tűréseket és javított környezeti tömítést kínál a korábbi B sorozathoz képest.

• Alacsony beillesztési veszteség: A jelvisszaverődés és csillapítás minimalizálására tervezve, maximális hálózati szegmens hosszúságok és csomópontszámok figyelembevételével.
