Analóg kimeneti kártya | General Electric DS3800NDAC1D1E Mark IV
Manufacturer: GE Fanuc
-
Part Number: DS3800NDAC1D1E
Condition：New with Original Package
Product Type: Analóg kimeneti kártyák
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

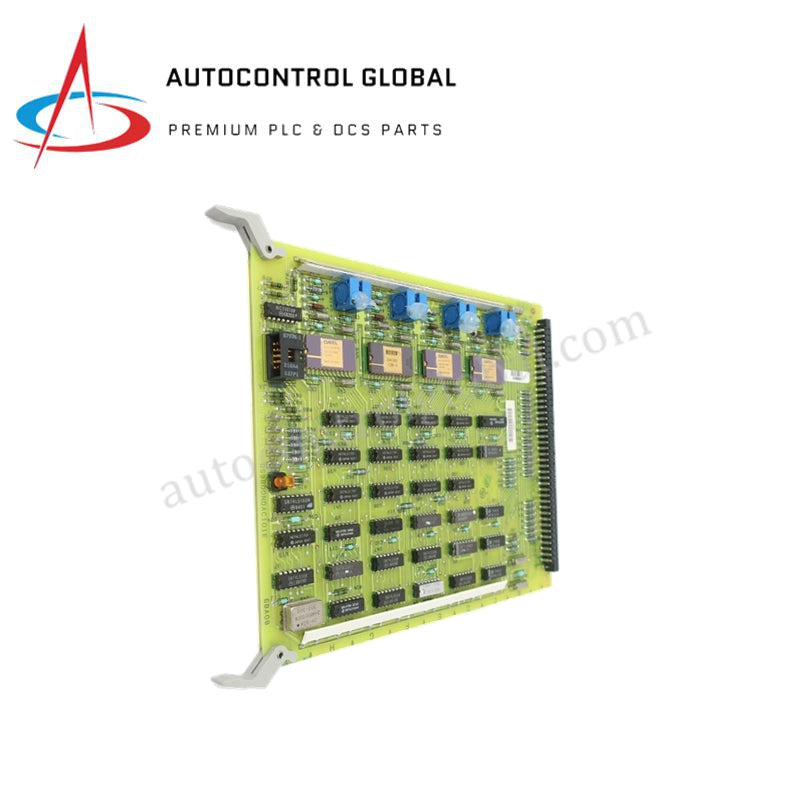

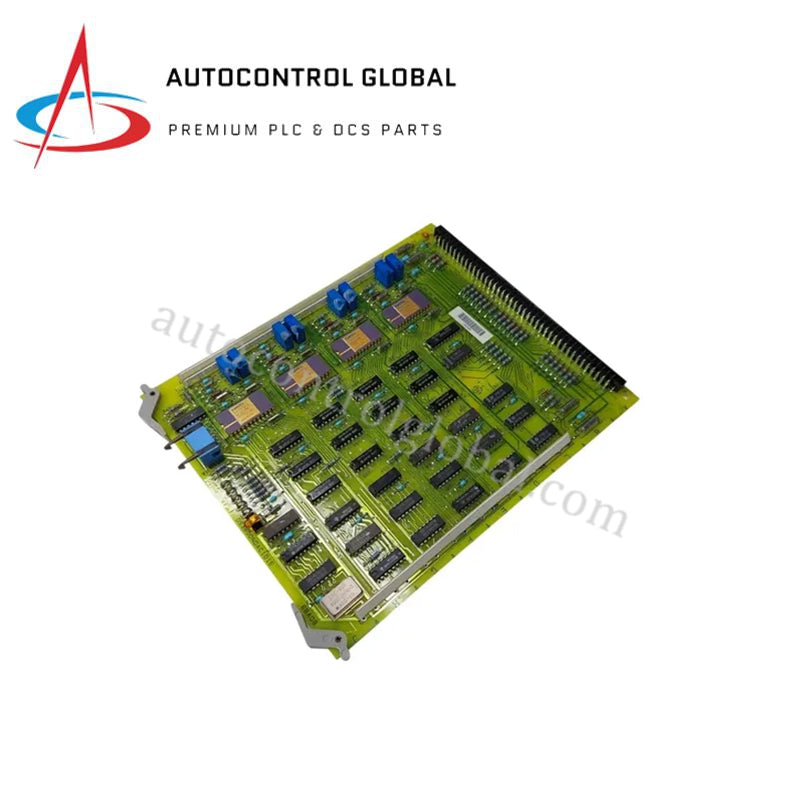

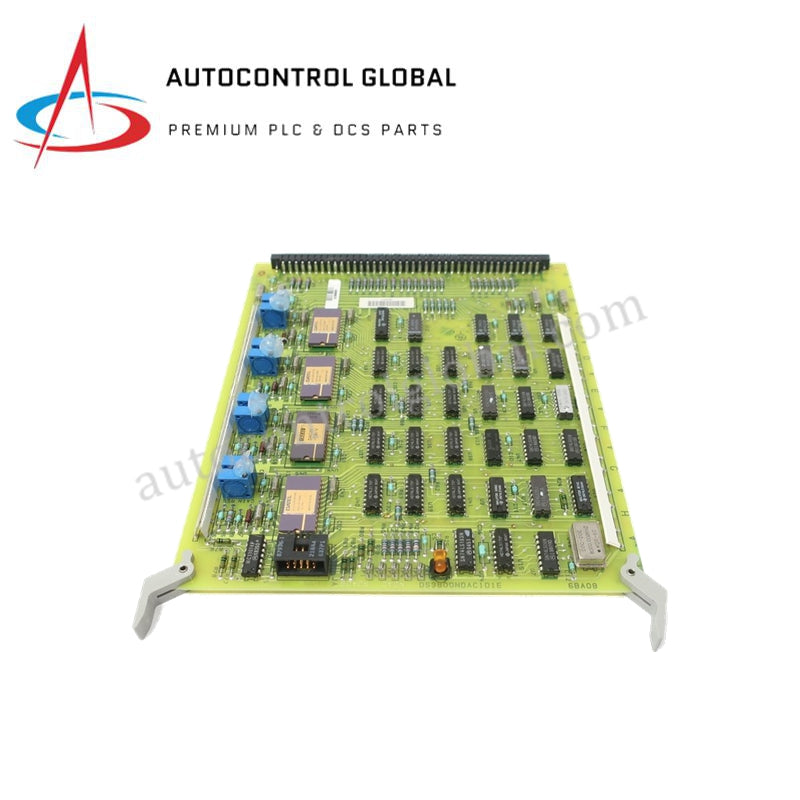

General Electric DS3800NDAC1D1E Mark IV analógkimeneti kártya
A General Electric DS3800NDAC1D1E, amelyet DS3800NDAC digitális-analóg átalakító (DAC) kártyaként is katalogizálnak, dedikált hardverkomponensként működik, amely a digitális processzorparancs-jeleket precíziós analóg feszültségkimenetekké alakítja a GE Mark IV és Mark V turbina- és hajtásvezérlési platformokon belül. A kártya nagy felbontású DAC-mikroáramköröket, többcsatornás kimeneti útválasztást és beépített mérőpontokat tartalmaz. A belső digitális busz parancsait folyamatos +/-10 VDC vezérlőjelekké alakítja, és közvetlenül a készülékház hátlapján keresztül hajtja meg a csatlakozó működtetőelemeket, a fordulatszám-referenciahurkokat és a pozicionáló szelepeket.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | DS3800NDAC1D1E |
| Márka | General Electric |
| Származási hely | USA |
| Tömeg | 0,3 kg (0,66 font) |
| Méretek | 28,8 cm x 7,2 cm x 3,8 cm |
| Üzemi hőmérséklet | 0–60 °C |
| Tárolási hőmérséklet | -40–85 °C |
| Relatív páratartalom | 5–95%, páralecsapódás nélkül |
| Energiafogyasztás | 24 VDC névleges érték (a vezérlőkészülékház hátlapján keresztül biztosítva) |
| Kimeneti tartomány | +/-10 VDC (jellemző) |
| DAC-felbontás | 12–16 bites pontosság |
| Rendszerkompatibilitás | GE Mark IV / Mark V vezérlőrendszerek |
| Leválasztás | Csatorna és rendszer közötti galvanikus leválasztás |
| Diagnosztikai funkciók | Beépített LED-ek és fizikai mérőpontok |
| Tanúsítványok | UL, CE, CSA |
Determinisztikus hátlapi kommunikáció és firmware-szinkronizálás
A General Electric DS3800NDAC1D1E nagy hátlapibusz-kommunikációs sebességet tart fenn azáltal, hogy a többcsatornás digitális buszparancsokat feldolgozási késleltetés nélkül dolgozza fel. A kártya összetett hajtáskonfigurációkban is skálázható kimeneti sűrűséget biztosít, miközben a gazdavezérlő verziói és a D1E áramköri rajzverzió-kódja közötti firmware-flash-kompatibilitás megakadályozza az adatromlást nagy áteresztőképességű végrehajtás során. A beépített galvanikus leválasztás védi a központi mikroprocesszor-architektúrát a mezőoldali feszültségcsúcsoktól, így gyors terhelésátmenetek során is fenntartja a hurok determinisztikus válaszát.
Gyakran ismételt kérdések
K: A DS3800NDAC kártya cseréjekor egyeznie kell a teljes DS3800NDAC1D1E revíziós utótagnek?
V: Igen. Az olyan utókódok, mint az 1D1E, konkrét vezetősáv-elrendezéseket, beépített alkatrészverziókat és DAC-időzítési jellemzőket határoznak meg. Nem egyező revíziós utótagú kártya beszerelése a hátlapi kommunikációs busz időzítési hibáihoz vagy jel-eltolódásokhoz vezethet.
K: Eltávolítható vagy cserélhető a DS3800NDAC1D1E kártya bekapcsolt rendszer mellett?
V: Nem. A kártya üzem közbeni cseréje, amikor a 24 VDC tápegység vagy a hátlapi busz feszültség alatt áll, maradandó elektromos károkat okozhat az érzékeny digitális-analóg átalakító mikroáramköreiben és a szomszédos feldolgozómodulokban. Az eltávolítás előtt a rendszer tápellátását le kell választani.
K: Hogyan ellenőrizhetők az egyes kimeneti jelek az üzembe helyezés során?
V: A mérnökök úgy ellenőrizhetik a folyamatos feszültségkimeneteket, hogy kalibrált multimétert csatlakoztatnak közvetlenül a beépített fizikai mérőpontokhoz, miközben figyelik a NYÁK elülső szélén található diagnosztikai LED-ek valós idejű állapotát.
Helyszíni telepítési útmutató
- Kapcsolja le a gazdakártya-ketrecet, és ellenőrzött multiméterrel igazolja a hátlapi buszon fennálló feszültség teljes hiányát, mielőtt hozzáérne a belső alkatrészekhez.
- Vegyen fel ellenőrzött földelési ponthoz csatlakoztatott ESD-csuklópántot, hogy megvédje az érzékeny beépített DAC-mikroáramköröket az elektrosztatikus kisüléstől.
- Csúsztassa simán a kártyaszerelvényt a Mark IV készülékházán belüli állványsínek mentén, amíg a hátsó többtűs élcsatlakozók egy vonalba nem kerülnek a hátlapi aljzattal.
- Nyomja meg határozottan a kártya szélét, amíg a kártya teljesen be nem ül a hátlapi csatlakozóaljzatba, biztosítva a kis impedanciájú földelést a rögzítőkereten keresztül.
- Rögzítse az összes mechanikus rögzítőelemet 0,8 Nm nyomatékkal (7 hüvelykfont), és a rendszer tápellátásának visszakapcsolása előtt ellenőrizze az összes külső mezőoldali kábelköteget a megfelelő húzásmentesítés szempontjából.
