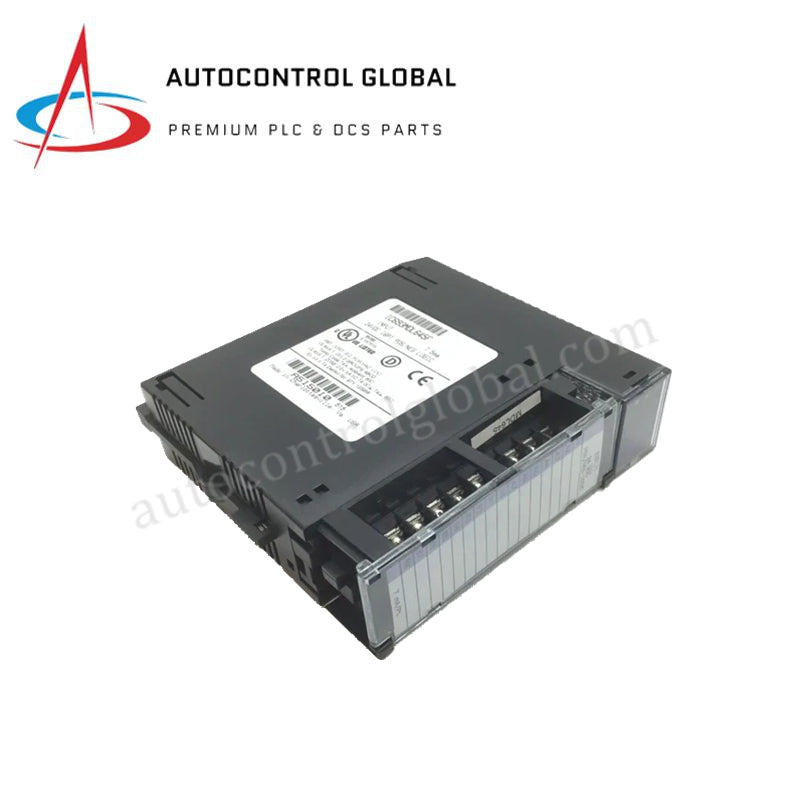

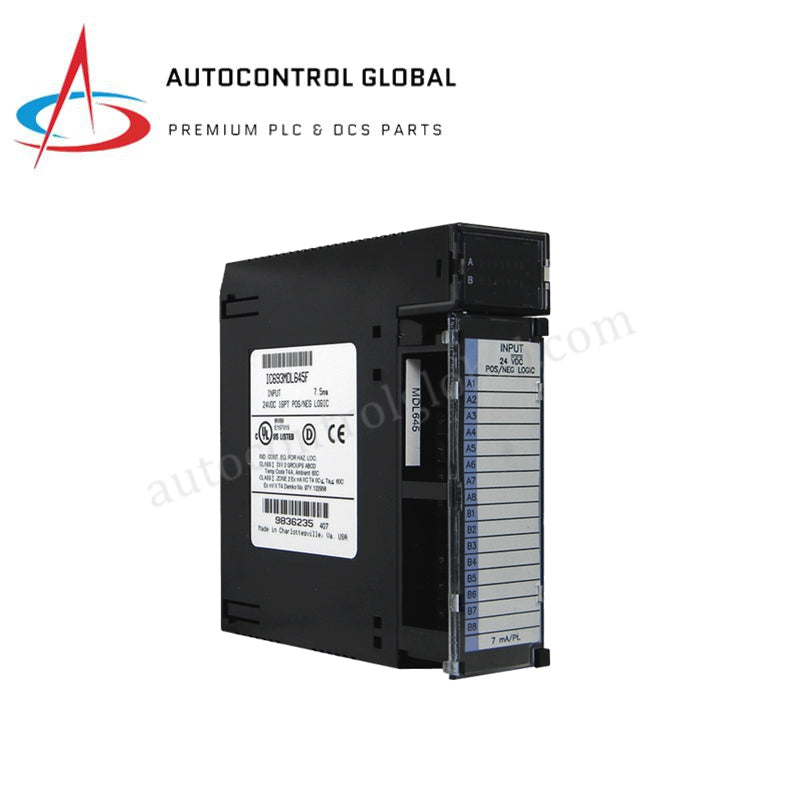

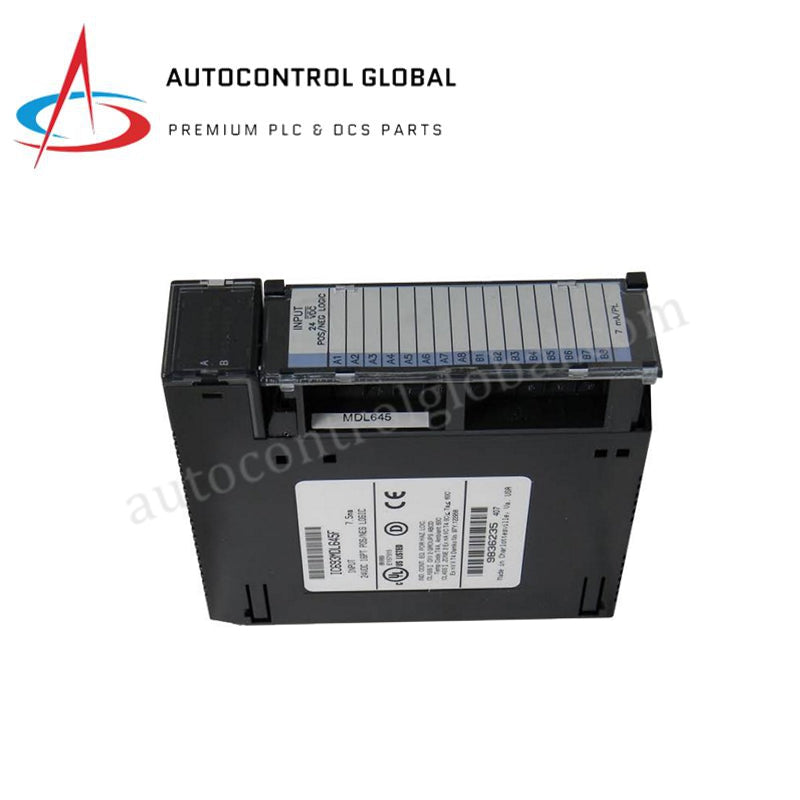

Diszkrét bemeneti modul | GE IC693MDL645F Series 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL645F
Condition：New with Original Package
Product Type: Digitális bemeneti modulok
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693MDL645F Series 90-30 digitális bemeneti modul
A Series 90-30 PLC-hátlaprendszerekben digitális jelek fogadására konfigurált GE Fanuc IC693MDL645F (IC693MDL645 digitális bemeneti modul) közvetlenül feldolgozza a terepi érintkezők bináris állapotainak felügyeletét.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC693MDL645F |
| Márka | GE Fanuc |
| Származási hely | Japán / USA |
| Tömeg | 0,3 kg (10,1 oz) |
| Méretek | 15,2 x 5,1 x 12,7 cm (6,0 x 2,0 x 5,0 hüvelyk) |
| Üzemi hőmérséklet | 0–60 °C |
| Teljesítményfelvétel | 80 mA 5 VDC mellett (minden bemenet bekapcsolva), 125 mA 24 VDC mellett |
| Bemeneti pontok | 16 pont (egyetlen csoport, közös közös ponttal) |
| Üzemi feszültségtartomány | 0–30 VDC (24 VDC névleges) |
| Logikai kompatibilitás | Pozitív (forrásoldali) vagy negatív (nyelőoldali) logika |
| Bekapcsolt állapot feszültsége / árama | 11,5–30 VDC / >= 3,2 mA (7 mA névleges érték 24 VDC mellett) |
| Kikapcsolt állapot feszültsége / árama | 0–5 VDC / <= 1,1 mA |
| Válaszidő | Jellemzően 7 ms (be- és kikapcsolás) |
| Leválasztás | 1500 V a terepi és a logikai oldal között |
Hátlapi busz kommunikációs sebessége és firmware-kompatibilitás
Az IC693MDL645F a beérkező terepi feszültségszinteket digitális logikai állapotokká alakítja, majd a rendszer letapogatási ciklusa során a bemeneti képtáblákat a párhuzamos hátlapi buszon továbbítja. A csatornaállapot adatai szinkronosan frissülnek a CPU-feldolgozás optimalizálása érdekében, a szabályozási hurok késleltetése nélkül. A belső logikai áramkörök fenntartják a firmware flash-kompatibilitást az egymást követő CPU-verziók között, támogatva a pozitív (forrásoldali) és negatív (nyelőoldali) terepi konfigurációkat, miközben az optikai csatorna-logikai leválasztás megvédi a rendszert a feszültségcsúcsoktól.
Gyakran ismételt kérdések
K: Az IC693MDL645F bemeneti csatornái fogadják mind a nyelőoldali, mind a forrásoldali terepi bekötési konfigurációkat?
V: Igen, a modul egyetlen, leválasztott, 16 pontos csoportot tartalmaz közös közös kapoccsal, így a külső tápegység polaritásától függően pozitív (forrásoldali) vagy negatív (nyelőoldali) terepi eszközökhöz konfigurálható.
K: Üzem közben, a PLC alaplapjának működése mellett cserélhető az IC693MDL645F modul?
V: Nem, a modul cseréjéhez vagy a 20 csavaros sorkapocs eltávolításához teljesen le kell választani a Series 90-30 alaplap tápellátását a hátlapi busz hibáinak és a hardverkárosodásnak a megelőzése érdekében.
Terepi telepítési útmutató
A(z) IC693MDL645F felszerelése vagy szervizelése előtt győződjön meg arról, hogy az alaplap és a terepi áramköri hurkok fő tápellátása teljesen feszültségmentesítve van. Helyezze a kártyát bármely szabványos I/O-nyílásba egy 5 vagy 10 nyílásos Series 90-30 állványon, és a felső, illetve alsó rögzítőreteszek lezárása előtt ellenőrizze, hogy a hátsó csatlakozó szilárdan illeszkedik-e a hátlapba. A 20 csavaros, eltávolítható sorkapcsot dedikált terepi vezetékekkel kösse be, és a bemeneti kábeleket a nagyfeszültségű váltakozó áramú motorhajtásoktól távol vezesse az induktív csatolás minimalizálása érdekében. A jelek árnyékolását egyetlen, közös panel-földelési pontra földelje a bemeneti hálózat jelminőségének megőrzése érdekében.
