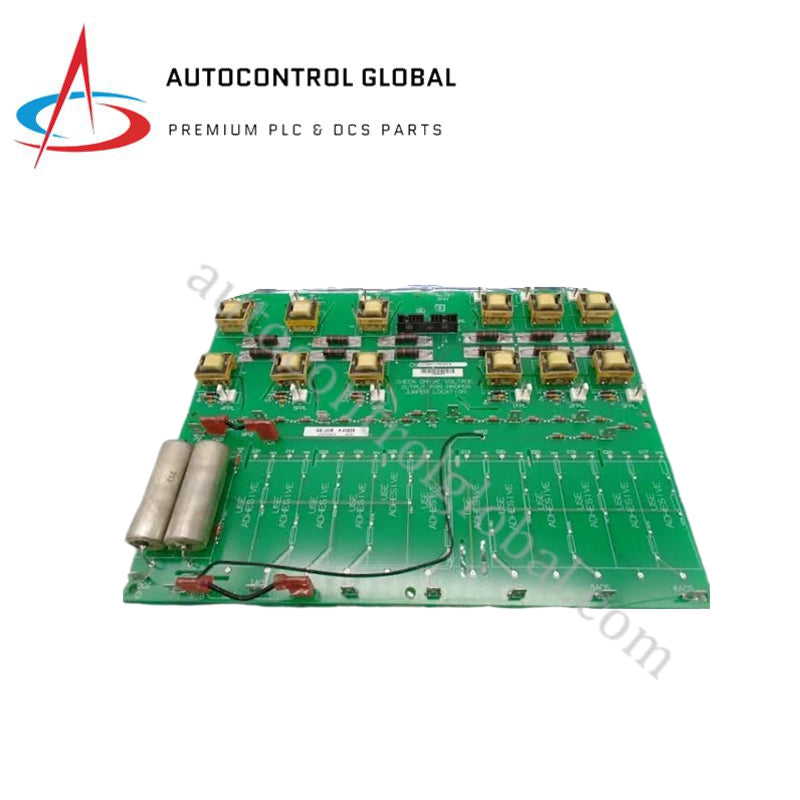

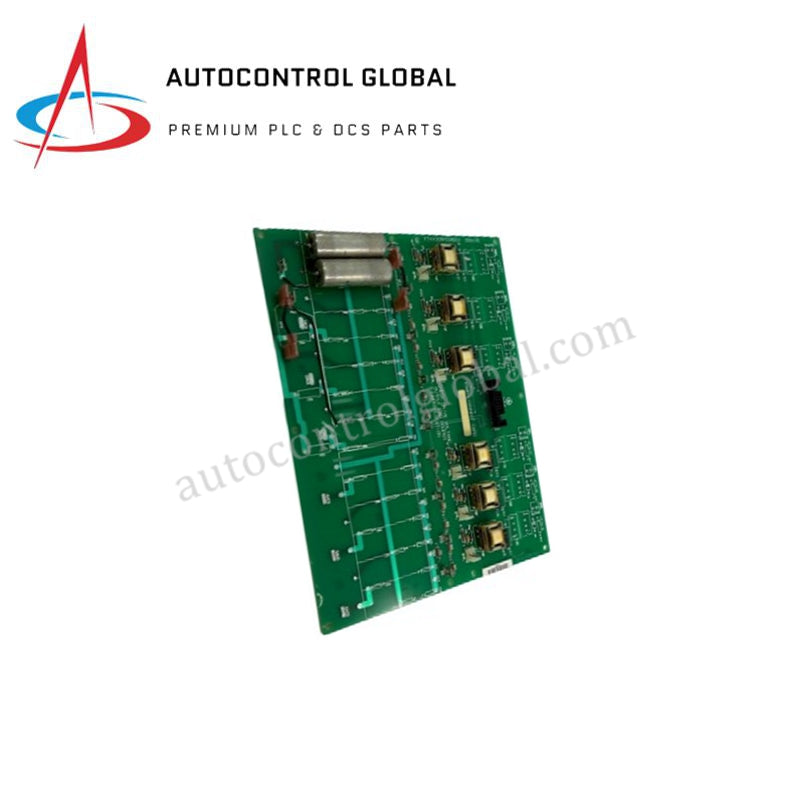

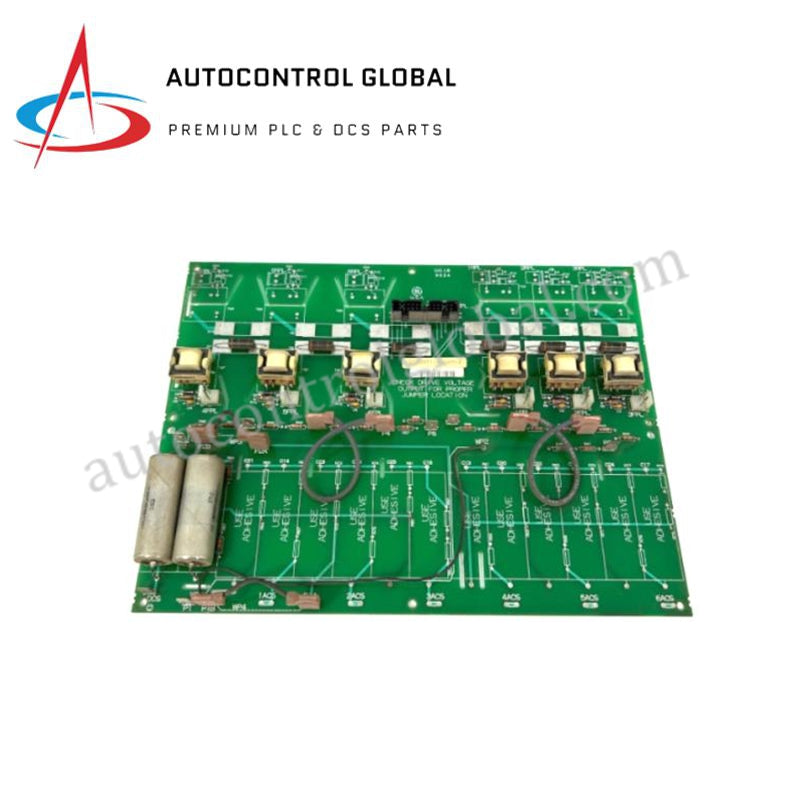

GE Fanuc DS200PCCAG10ACB Mark V teljesítményátalakító kártya

GE Fanuc DS200PCCAG10ACB Mark V teljesítményátalakító-vezérlőpanel

A GE Fanuc DS200PCCAG10ACB, amelyet DS200PCCA teljesítményátalakító-vezérlőpanelként is katalogizálnak, dedikált hardverkomponensként szolgál a teljesítményinterfész kezelésére és a hajtásszabályozásra a Mark V turbinavezérlő-rendszerplatformokon belül. Ez a nyomtatott áramköri lap (PCB) kettős sínű, 24 VDC és 48 VDC tápellátást továbbít a downstream I/O-kártyákhoz, miközben feldolgozza a fordulatszám-alapjel jeleit és az átalakító kapcsolási sorrendjeit. A modul egyenként biztosított kimeneti csatornákat, diagnosztikai LED-eket és nagy sűrűségű csatlakozóblokkokat használ a közvetlen tápelosztás és hajtásvezérlés megvalósítására a készülékház kártyakeretében.

Utótagok felépítése és modellmátrix

• DS200: A Mark V vezérlőrendszer-szerelvénysorozatot jelöli.
• PCCA: A teljesítményátalakító-vezérlőpanel funkcionális megjelölését adja meg.
• G10: A hardvergenerációt vagy revíziós szintet jelöli.
• ACB: A konkrét műszaki változatot és a panel elrendezésének verzióját határozza meg.

Hardverspecifikációk

Hátlapibusz-kommunikációs sebesség és determinisztikus hálózatok

A GE Fanuc DS200PCCAG10ACB nagy sebességű adatcserét kezel a Mark V hátlapibuszon, és nulla kommunikációs késleltetéssel szabályozza a teljesítményátalakító kapcsolási frekvenciáit. A hátlapibusz-kommunikációs sebességet biztosító licencek és a belső vezetősáv-topológiák lehetővé teszik, hogy a kártya determinisztikus hálózati szinkronizációt tartson fenn a központi processzormodulokkal. A panel szigorúan biztosítja a csatlakoztatott slave-kártyák firmware-flash-kompatibilitását, miközben csatornák közötti leválasztást és gyors működésű védőáramköröket alkalmaz annak megakadályozására, hogy a nagyfeszültségű teljesítményfokozat tranziens jelenségei megzavarják a kisfeszültségű vezérlőköröket.

Gyakran ismételt kérdések

K: Cserélhető ez a teljesítményátalakító-vezérlőpanel feszültség alatt, miközben a hajtásrendszer terhelés alatt működik?

V: Nem. A feszültség alatti csere szigorúan tilos. A turbinavezérlő-keretet a kiszerelés vagy beszerelés előtt teljesen feszültségmentesíteni kell az ívképződés, a feszültséglökések és a hátlapi csatlakozók fizikai érintkezőkárosodásának megelőzése érdekében.

K: Milyen cserebiztosítékok szükségesek a DS200PCCAG10ACB kimeneti csatornáihoz?

V: Mind az 5 biztosított csatornához 5 mm x 20 mm méretű, 2 A névleges értékű gyorskiolvadó betétes biztosíték szükséges. Lassú kiolvadású vagy nagyobb áramerősségű biztosíték használata rontja az áramköri védelmet, és a PCB vezetősávjainak maradandó károsodását okozhatja.

K: Hogyan jelzi a panel az aktív teljesítményhibát vagy a kiolvadt biztosítékot?

V: A panel minden kimeneti csatornához külön zöld diagnosztikai LED-del rendelkezik. A világító LED a biztosíték folytonosságát és az aktív feszültségtovábbítást igazolja, míg a nem világító LED kiolvadt biztosítékra vagy megszakadt sín tápellátásra utal.

Helyszíni telepítési útmutató

1. Szigetelje le a Mark V turbinavezérlő-alvázat tápláló összes elsődleges AC- és DC-tápellátást, majd kalibrált multiméterrel ellenőrizze a feszültségmentes állapotot.
2. A szigeteletlen áramköri lap kezelése előtt vegyen fel ellenőrzött földelési ponthoz csatlakoztatott ESD-csuklópántot.
3. Igazítsa a négy sarokban található rögzítőfuratot a keret alvázán lévő M3-as távtartókhoz, vagy csúsztassa a PCB-t a kijelölt kártyavezetőkbe, amíg a hátsó érintkezőinterfészek egy vonalba nem kerülnek.
4. Húzza meg egyenletesen mind a négy M3-as rögzítőcsavart 0.8 Nm (7 in-lbs) nyomatékkal, hogy biztosítsa a szilárd mechanikai földelést a szekrény hátlapjához.
5. Csatlakoztassa szorosan az összes többeres szalagkábelt és csavaros sorkapcsot, majd a főrendszer tápellátásának visszakapcsolása előtt ellenőrizze a vezetékek megfelelő húzásmentesítését.
