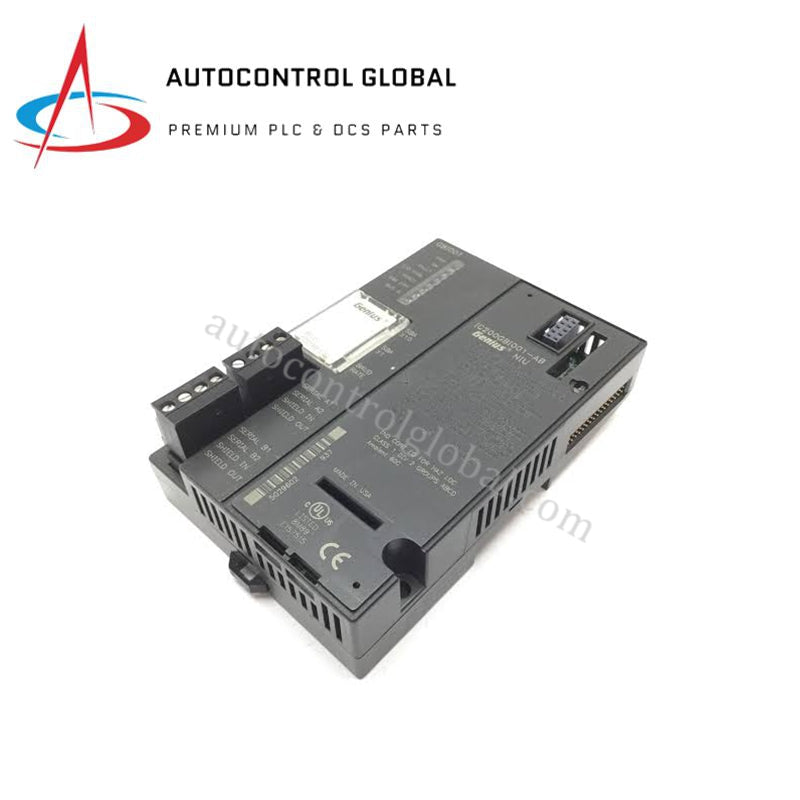

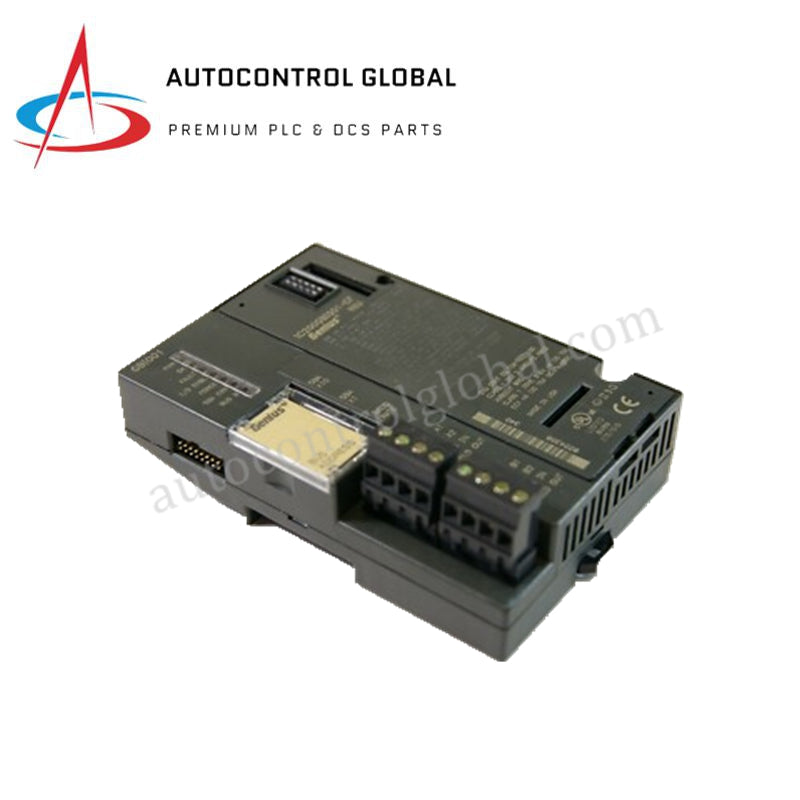

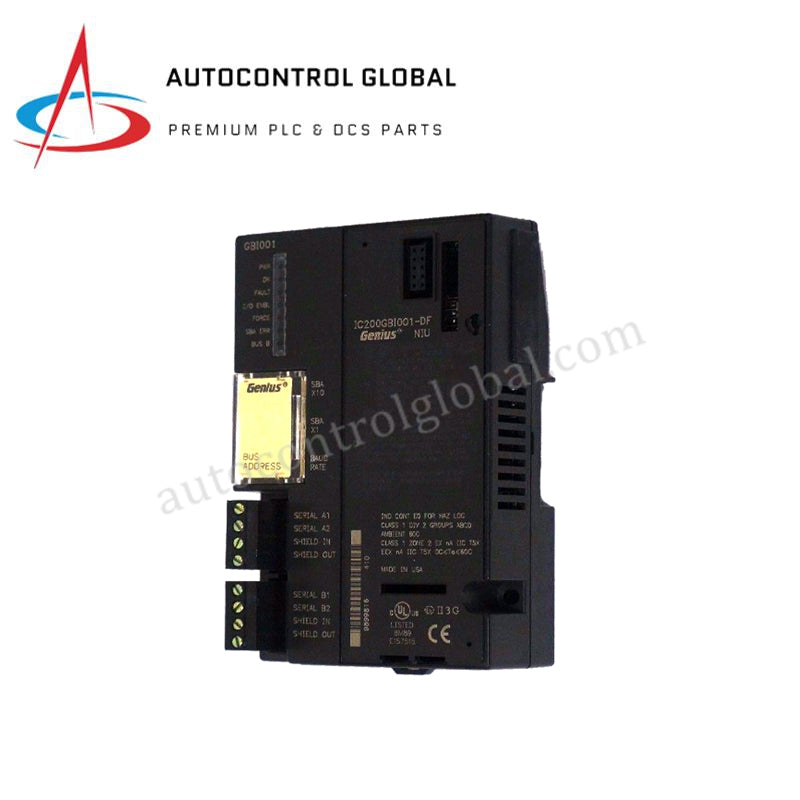

GE Fanuc IC200GBI001-AB VersaMax Genius hálózati interfészmodul
Manufacturer: GE Fanuc
-
Part Number: IC200GBI001-AB
Condition：New with Original Package
Product Type: Hálózati interfészmodulok
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200GBI001-AB VersaMax Genius hálózati interfészegység
A GE Fanuc IC200GBI001-AB, amelyet a katalógusokban IC200GBI001 Genius hálózati interfészegységként is feltüntetnek, dedikált hardverkomponensként szolgál az elosztott I/O-hátlapbuszok illesztéséhez és a protokollfordításhoz a VersaMax hálózati platformokon belül.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC200GBI001-AB |
| Márka | GE Fanuc |
| Származási hely | Japán |
| Tömeg | 0,17 kg (0,38 font) |
| Méretek | 110 mm x 66,8 mm x 50 mm |
| Üzemi hőmérséklet | 0 °C és +60 °C között |
| Teljesítményfelvétel | 5 VDC 250 mA mellett, 3,3 VDC 10 mA mellett (~200 mA hátlapbusz-terhelés) |
| Kommunikációs portok | Két Genius buszkapocs (láncfűzött topológia) |
| Átviteli sebességek | 153,6 kbaud (kiterjesztett), 153,6 / 76,8 / 38,4 kbaud (szabványos) |
| Címtartomány | 0–31 (forgókapcsolóval választható) |
| Helyi modulok maximális száma | Állomásonként legfeljebb 8 VersaMax I/O-modul |
| I/O-kapacitás | 1024 diszkrét bemenet, 1024 diszkrét kimenet, 128 bájt analóg I/O |
| Buszlezárás | 75, 100, 120 vagy 150 ohm értékre konfigurálható |
| Rögzítés típusa | VersaMax I/O-hordozó 35 mm-es DIN-sínen vagy panelen |
A hátlapbusz kommunikációs sebessége és a hálózati integráció
A Genius hálózati interfészegység összehangolja a helyi hátlapbusz determinisztikus működését, és a kommunikációs sebességet úgy biztosítja, hogy az 1024 diszkrét I/O-pont és 128 bájt analóg adat átvitele megtörténjen a csatlakoztatott I/O-modulok és az olyan vezérlők között, mint a PACSystems RX3i, RX7i vagy a Series 90-70. A beépített optikai leválasztás megvédi a belső feldolgozó áramköröket a soros törzsvezeték mentén fellépő földhurok-hatásoktól és feszültséglökésektől. Az interfészmodul egyetlen Genius hálózati szegmensen összesen 32 csomópontcímen dolgozza fel a buszlekérdezéseket, és a helyi bővítést akár nyolc alállványig teszi lehetővé a lekérdezési időzítés romlása nélkül.
Gyakran ismételt kérdések
K: Hogyan konfigurálható a Genius soros busz címe a modul hardverén?
V: A helyi VersaMax hordozóállomás bekapcsolása előtt a beépített forgókapcsolókat egy, a 0–31-es tartományon belüli, még ki nem osztott csomópontcímre kell állítani.
K: Milyen kábellezáró ellenállások szükségesek a Genius láncfűzött hálózat fizikai végein?
V: A fizikai végpontok csomópontjainak soros buszkapcsai közé illeszkedő lezáró ellenállást kell telepíteni. Az ellenállás értéke a kábel impedanciájától és az átviteli sebességtől függően 75, 100, 120 vagy 150 ohm lehet.
Útmutató helyszíni telepítéshez
Helyezze a hálózati interfészmodult közvetlenül a VersaMax I/O-hordozóegység bal szélső foglalatába, amíg a rögzítőfülek a helyükre nem pattannak. A Genius soros busz kábelét árnyékolt sodrott érpáras vezetékekkel csatlakoztassa a kijelölt kommunikációs kapcsokhoz, és gondoskodjon az árnyékolás folytonosságáról az összes láncfűzött csomópont között. A passzív konvekciós hűtés érdekében hagyjon elegendő szabad helyet a hordozóegység körül, továbbá az EMC-immunitási szabványoknak való megfelelés érdekében földelje a hordozóegység DIN-sínét a védőföldhöz.
