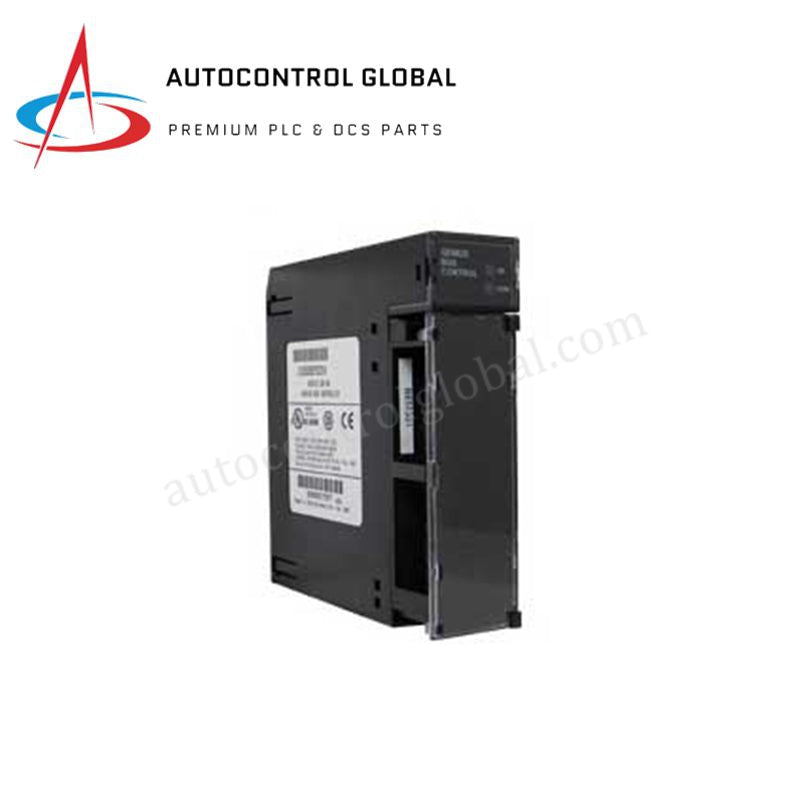

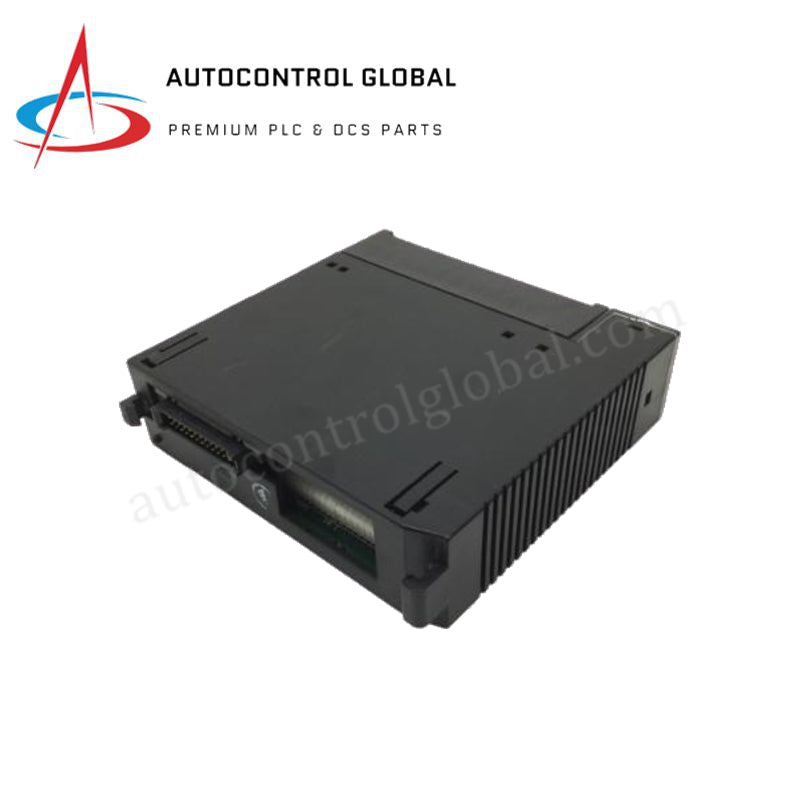

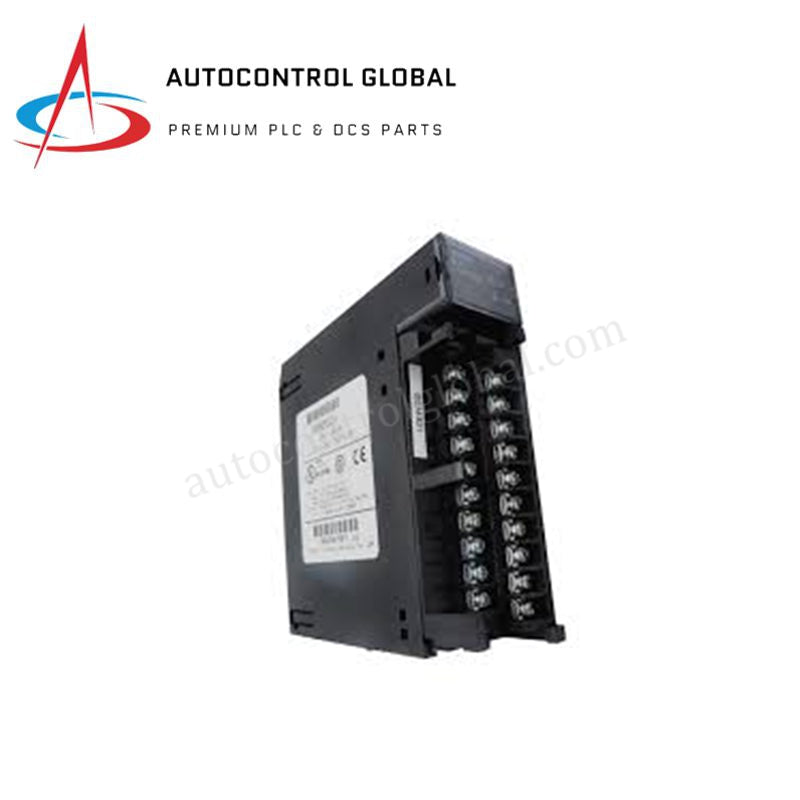

GE Fanuc IC693BEM331A Genius Bus vezérlőmodul | Új készlet

GE Fanuc IC693BEM331A Series 90-30 Genius Bus interfész

A GE Fanuc Series 90-30 PLC környezetekben soros hálózati adatkezelésre konfigurálva, a GE Fanuc IC693BEM331A (IC693BEM331 Genius Bus interfész) közvetlen fizikai/elektromos végrehajtást biztosít. A hardver intelligens kommunikációs átjáróként működik, amely szabályozza a token-átadási protokollokat egy elosztott Genius I/O hálózaton. A csomagkeretezés, blokkcímzés és ciklikus diagnosztikai ellenőrzések helyi feldolgozásával a kártya megakadályozza, hogy az ipari telemetriai feladatok meghosszabbítsák az elsődleges PLC alkalmazás szkennelési ciklusát.

Utótag bontás és modellmátrix

• IC693BEM331: Alap katalógusazonosító a Series 90-30 Genius Bus Controller (GBC) modulhoz, amely megalapozza a többes lehullású hálózati interfészek alapvető elektronikus architektúráját.
• A utótag: Jelzi a kezdeti gyári hardverkiadást és áramköri revíziót. Ez a változat meghatározza a belső alkatrész nyomvonal tűréseket és az elektromos szűrőprofilok illesztését a fizikai réteg átvivőin, hogy hosszú távú jelstabilitást biztosítson az ipari soros kapcsolatokon.

Hardver specifikációk

Firmware Flash kompatibilitás és I/O sűrűség skálázás

A GE Fanuc IC693BEM331A közvetlenül csatlakozik a rendszer alaplapjához, és specifikus firmware flash kompatibilitást igényel a gazda vezérlő CPU-jával a többcseppes blokk konfigurációk végrehajtásához. A modul integrálásakor nagy sűrűségű topológiában a 1536 bájt globális memória hatékony I/O sűrűség skálázási profilokat tesz lehetővé. A kártya lehetővé teszi a gazda vezérlő számára, hogy akár 128 diszkrét vagy 64 analóg pontot térképezzen fel elosztott csomópontonként. A feldolgozó egység dinamikusan kezeli a memória szegmentálását a hátlapi busz kommunikációs vonalain, csökkentve az adat késleltetés változásait csúcs token forgalmi körülmények között.

Gyakran Ismételt Kérdések

K: Mik az IC693BEM331A pontos szerkezeti hátlapi tápparaméterei, tekintettel a különböző paraméterlistákra?

V: Névleges diagnosztikai készenléti állapotokban, alacsony hálózati kihasználtság mellett a modul körülbelül 300 mA áramot vesz fel a +5 VDC hátlapi sínről. Teljes hálózati terhelés esetén, maximális token-átviteli sebességnél 30 csatlakoztatott Genius blokk között, a hardver áramfelvétele akár 800 mA @ 5 VDC maximális értékre is nőhet. A rendszer energiafelhasználási számításoknál az 800 mA maximális határértéket kell figyelembe venni.

K: Kapcsolódhat-e az IC693BEM331A a régi Series 6 alkatrészekhez vagy a modern PACSystems architektúrákhoz?

A: A modul megtartja a vezetékes kompatibilitást a megadott Series 6 vezérlő hardveregységekkel az IC660CBB902F/903F interfész paramétereken keresztül. Azonban a mechanikai és elektromos busz lábnyomok korlátozottak a Series 90-30 alapvonalra; a kártya nem helyezhető be és nem működtethető újabb PACSystems RX3i vagy RX7i vázakban.

Telepítési irányelvek a helyszínen

• Szigetelje el és zárja le az összes elsődleges és segéd táprendszert, amely a Series 90-30 vázkeretet táplálja, mielőtt a kártyaegységet telepítené vagy eltávolítaná.
• Csúsztassa a modult egyenletesen a műanyag vázvezető síneken, amíg a hátsó interfész szorosan illeszkedik a hátlap csatlakozó tüskéire.
• Zárja le a mechanikus rögzítőkapcsokat a modulház tetején és alján, hogy alacsony impedanciájú elektromos kapcsolatot hozzon létre a vázkeret földelő sínjével.
• Zárja le a Genius busz törzsvonal mindkét fizikai végpontját a megadott 75 Ohmos vagy 150 Ohmos ellenállásokkal, amelyek közvetlenül a differenciális soros terminálok között vannak csatlakoztatva.
• Futtasson minden soros hálózati törzskábelt dedikált, földelt acélcsövekben, fenntartva legalább 30 cm fizikai távolságot az áramelosztó vezetékektől.
