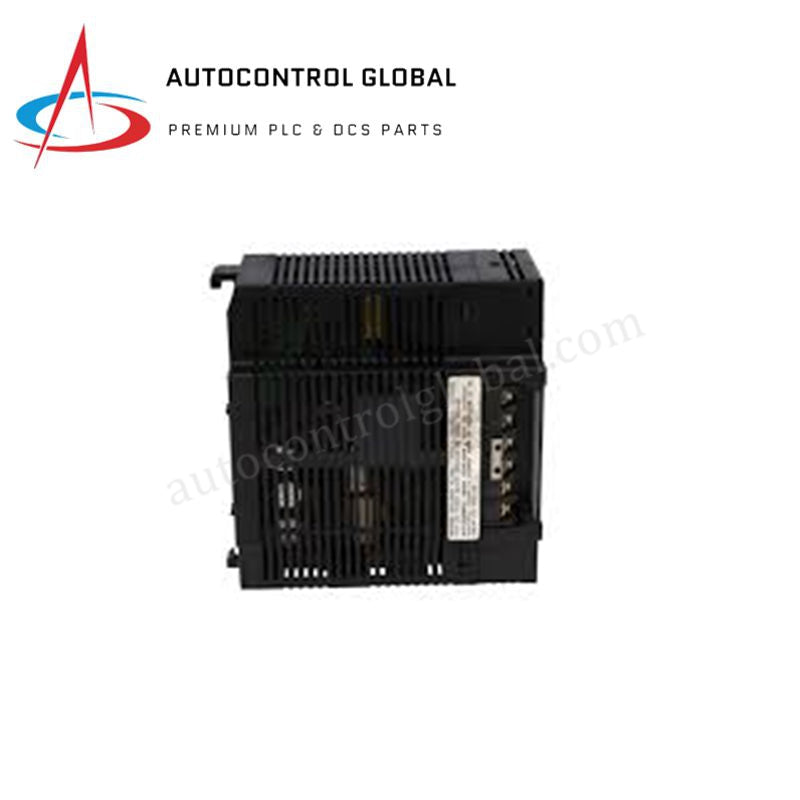

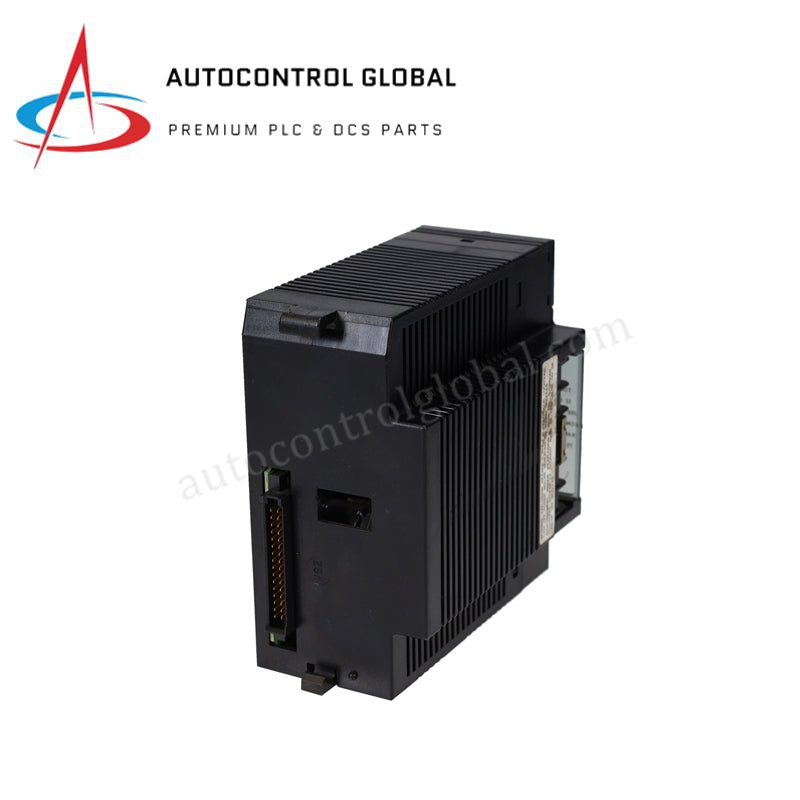

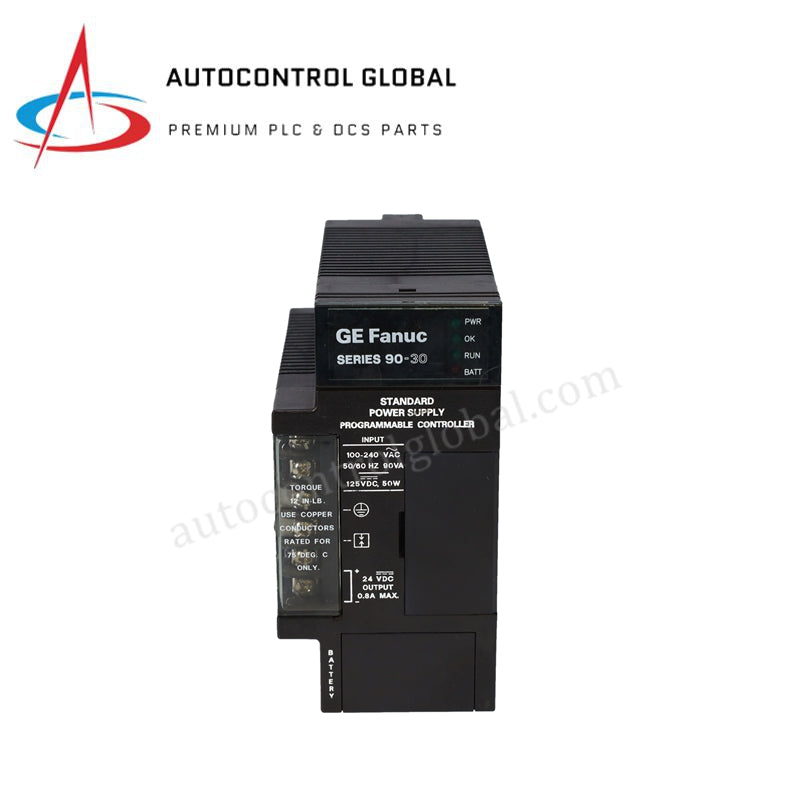

GE Fanuc IC693PWR321W szabványos tápegység modul | Új és eredeti készlet
Manufacturer: GE Fanuc
-
Part Number: IC693PWR321W
Condition：New with Original Package
Product Type: Tápegység modulok
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PWR321W Series 90-30 PLC
A Series 90-30 PLC rendszerekben nagy hatékonyságú feszültségátalakításhoz konfigurálva, a GE Fanuc IC693PWR321W (IC693PWR321 Standard tápegység modul) közvetlen fizikai/elektromos végrehajtást biztosít AC vagy DC forrás egyenirányítására és sínfeszültség szabályozására.
Hardver specifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC693PWR321W (Alapmodell: IC693PWR321) |
| Márka | GE Fanuc |
| Eredet | Amerikai Egyesült Államok |
| Súly | 0,51 kg (1,13 lbs) |
| Méretek | Standard egypaneles formátum a Series 90-30 foglalatokhoz |
| Működési hőmérséklet | 0-tól 60 °C-ig |
| Energiafogyasztás | Bemeneti teljesítmény: 90 VA (AC bemenet) / 50 W (DC bemenet) |
| Névleges feszültség | 120/240 VAC vagy 125 VDC |
| Bemeneti feszültségtartomány, AC | 85-től 264 VAC-ig |
| Bemeneti feszültségtartomány, DC | 100-tól 300 VDC-ig |
| Induló áram | 4 A csúcs, maximum 250 milliszekundum |
| Tartalék idő | Minimum 20 milliszekundum |
| Kimeneti teljesítmény | Összesen maximum 30 W (5 VDC: max. 15 W; 24 VDC relé: max. 15 W; 24 VDC izolált: max. 20 W) |
| Kommunikációs interfész | Beépített RS485 soros port |
| Védelem | Túlfeszültség, túláram, rövidzárlat elleni védelem |
| Rögzítési hely | Az alaplemez bal szélső foglalata |
| Tanúsítványok | CE megfelelőség, UL listázás, CSA jóváhagyás |
Háttérpanel tápellátás és firmware frissítés kompatibilitás
Az IC693PWR321W helyi energiaelosztást biztosít a háttérpanel sínjén, közvetlenül szabályozva a processzor és a perifériás I/O kártyák tápellátását. A rendszerarchitektúra mérőszámai megkövetelik annak ellenőrzését, hogy a telepített modulok összesített áramigénye ne haladja meg a +5 VDC sín belső 4 A-es korlátját. Kritikus vezérlési funkciók, például távoli firmware frissítés vagy konfigurációs frissítések során az integrált RS485 kommunikációs vonalon a belső tartalék áramkör legalább 20 milliszekundumig fenntartja a tápellátást, hogy csökkentse az elektromos vonalfeszültség eséseket és megakadályozza a háttérpanel sín kommunikációs adatainak sérülését.
Gyakran ismételt kérdések
K: Mi történik, ha az I/O modulok összesített teljesítményigénye meghaladja a 30 W-ot?
V: A modul aktiválja a belső túláramvédelmi áramkörét. Tartós túlterhelés vagy rövidzárlat a +5 VDC vagy +24 VDC síneken a belső feszültségkimenetek csökkenését okozza, ami kikapcsolja az előlapi "OK" LED-et és megszakítja a háttérpanel működését, amíg a hibát el nem hárítják és a tápellátást újra nem indítják.
K: A belső védő biztosíték javítható vagy cserélhető a helyszínen?
V: Igen. A modul mezőben cserélhető biztosítékkal rendelkezik, amely túláram vagy belső alkatrész meghibásodás esetén kiolvad. A cserét csak a gyári áram- és feszültségértéknek megfelelő biztosítékkal szabad elvégezni, miután minden elsődleges tápvezetéket leválasztottak.
K: Támogatja-e ez a tápegység modul a szabványos opciós foglalatokba történő telepítést párhuzamos redundancia érdekében?
V: Nem. A fizikai kulcsolás és az elektromos háttérpanel nyomvonal elrendezése megköveteli, hogy az IC693PWR321W kizárólag az alaplemez bal szélső foglalatát foglalja el. Nem támogatja a párhuzamos terhelésmegosztást vagy a forró csere funkciót aktív háttérpaneleken.
Helyszíni telepítési irányelvek
- Kizárólagos foglalat kijelölése: A tápegység modult kizárólag a Series 90-30 alaplemez váz bal szélső foglalatába helyezze. A modul erőltetése szabványos opciós foglalatba károsíthatja a hátlapi csatlakozó tüskéket.
- Elektromos földelés: Csatlakoztasson alacsony impedanciájú földvezetéket közvetlenül a tápegység terminál szalag földelési pontjához. Biztosítsa, hogy a vezeték a központi burkolati föld sínhez csatlakozzon a zaj minimalizálása érdekében az RS485 soros kommunikációs porton.
- Hálózati kábelezési gyakorlatok: Az AC vagy DC tápvezetékeket megfelelő méretű gyűrűs vagy villás sarukkal kell lezárni. Ezeket a nagyfeszültségű vezetékeket különítsük el a párhuzamos alacsony feszültségű analóg vagy digitális mezőjeleket tartalmazó kábelektől a szekrény kábelcsatornájában.
- Konvekciós hőszabályozás: Ellenőrizze, hogy a szomszédos alkatrészek legalább 50 mm (2 hüvelyk) távolságot tartsanak függőlegesen és vízszintesen a tápegység vázától a természetes konvekciós hűtés biztosítása érdekében.
