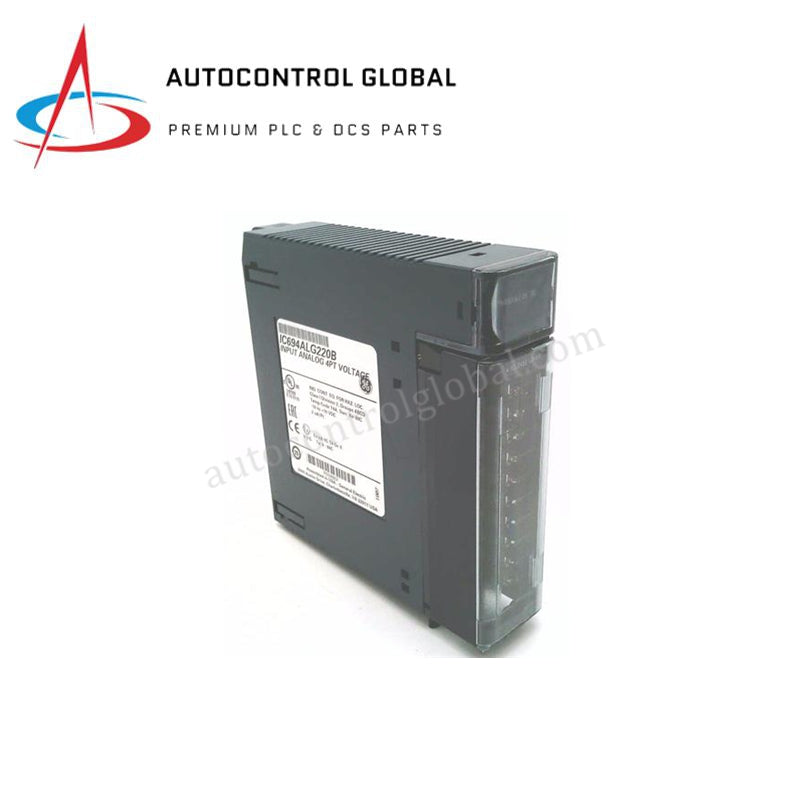

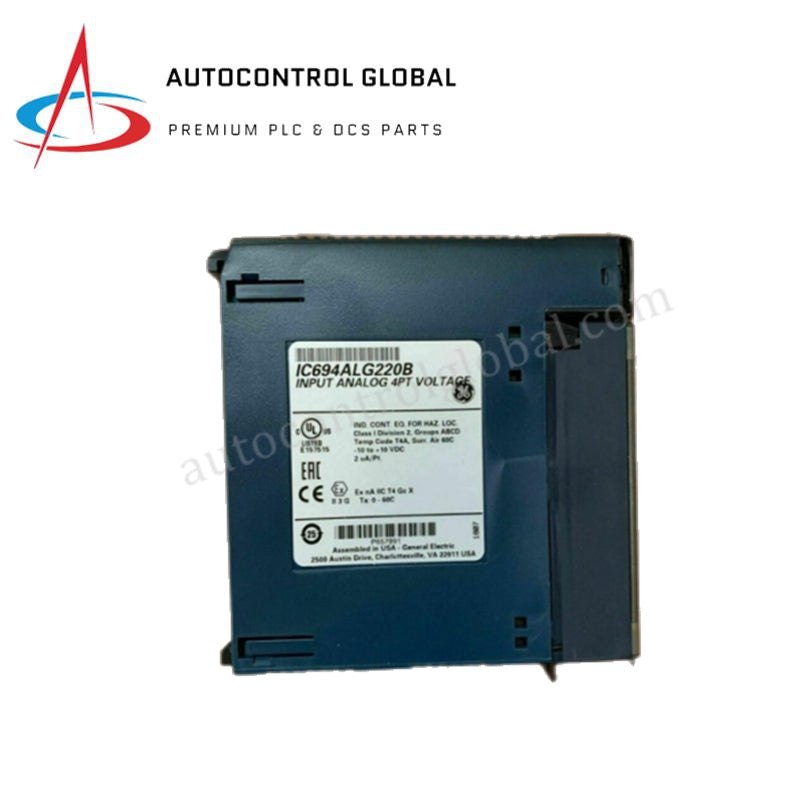

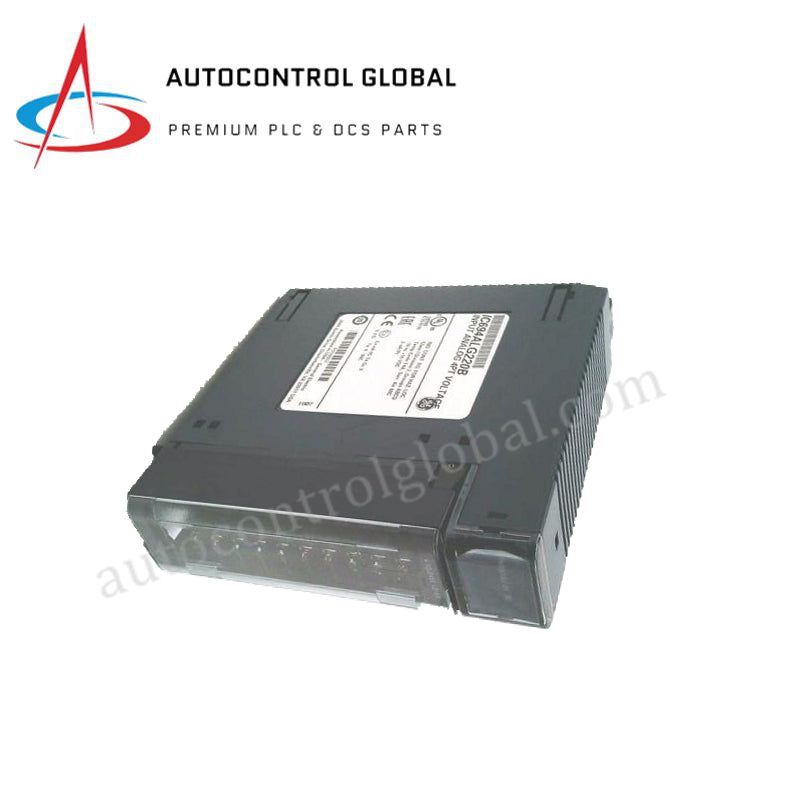

GE Fanuc IC694ALG220A PACSystems RX3i adatlap és műszaki kézikönyv
Manufacturer: GE Fanuc
-
Part Number: IC694ALG220A
Condition：New with Original Package
Product Type: Analóg bemeneti modulok
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC694ALG220A PACSystems RX3i Analóg Bemeneti Modul
A PACSystems RX3i PLC architektúrákban többcsatornás érzékelőjel-feldolgozásra konfigurált GE Fanuc IC694ALG220A (IC694ALG220 Analóg Bemeneti Modul) közvetlen fizikai/elektromos jelátalakítást és numerikus feldolgozást biztosít.
Hardver specifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC694ALG220A (Alapmodell: IC694ALG220) |
| Márka | GE Fanuc |
| Eredet | USA |
| Súly | 0,28 kg (0,63 lbs) |
| Méretek | Szabványos egyslotos modul az RX3i univerzális hátlaphoz |
| Működési hőmérséklet | 0-tól 60 °C-ig |
| Energiafogyasztás | 80 mA +5 VDC hátlapról; 150 mA külső +24 VDC felhasználói tápról |
| Bemeneti csatornák | 16 egyvégű |
| Bemeneti tartományok | 0–10 VDC, +/-10 VDC, 0–20 mA, 4–20 mA |
| Felbontás | 12 bit |
| Pontosság | +/-0,25% a teljes skálához képest |
| Frissítési sebesség | 3 ms csatornánként |
| Izoláció | 1500 V RMS (mező és logika között) |
| Diagnosztika | Magas/alacsony riasztási határok, nyitott vezeték érzékelés (áram módokban) |
| Helyi jelzés | Modul OK és Felhasználói Tápegység LED-ek |
| Tanúsítványok | CE kompatibilis, UL listázott, CSA jóváhagyott |
Determinista hálózati csatlakozás és firmware flash kompatibilitás
Az IC694ALG220A közvetlenül kapcsolódik a gazdavezérlőhöz a nagysebességű RX3i hátlapi buszon keresztül, lehetővé téve a gyors végrehajtást determinisztikus hálózatokon, mint az EtherNet/IP vagy Profinet a fő CPU útválasztásán keresztül. A 12 bites analóg-digitális átalakító 3 ms-os frissítési időközönként dolgozza fel az adatokat csatornánként, megőrizve az adatok konzisztenciáját a folyamatos ipari feldolgozás során. A nagy sűrűségű skálázás lehetővé teszi 16 különálló egyvégű bemeneti kör egyidejű működését egyetlen slot elrendezésben, míg a firmware flash kompatibilitás szigorú szinkronizációt garantál a Proficy Machine Edition által kezelt rendszerkonfigurációs fájlokkal.
Gyakran Ismételt Kérdések
K: Hogyan viselkedik a nyitott vezeték diagnosztikai rendszer hurokvesztés esetén?
V: 4–20 mA módra konfigurálva a belső áramkör érzékeli, ha a hurokáram a minimális küszöb alá esik. A hardver hibásnak jelöli az adatcsatorna állapotregisztereit, és átkapcsolja a diagnosztikai bitet, ami riasztást vált ki a PLC feldolgozó magjában, miközben a Felhasználói Tápegység LED az elektromos megszakadást jelzi.
K: Működhet ez a modul kizárólag az RX3i hátlapi buszról vett tápellátással?
V: Nem. A belső analóg átalakítás és a terminál áramkörök 150 mA-t igényelnek egy külső, stabil +24 VDC felhasználói tápról. Ennek a külső huroktápnak a teljes kiesése vagy hiánya megszakítja a bemeneti végrehajtást és felhasználói táp hibát jelez.
K: Támogatja-e ez a hardver az aktív állapotban történő tartományátkonfigurálást?
V: Nem. A feszültség vagy áram skála hozzárendelések bármilyen módosítása megköveteli a módosított hardvermátrix letöltését a programozó szoftveren keresztül, ami logikai újraindítást kényszerít a cél periféria slotban.
Telepítési útmutató a helyszínen
- Váz igazítása: Igazítsa a hátsó csatlakozó tüskéket az RX3i univerzális hátlapi slot sínjéhez. Tolja be a modult egyenesen a slot keretbe, és rögzítse szorosan a felső és alsó rögzítőfüleket a nagy rezgés miatti elmozdulás elkerülése érdekében.
- Árnyékolás földelési protokollok: Csatlakoztassa az összes analóg jelkábel árnyékolását közvetlenül a burkolat földelő sínjéhez alacsony impedanciájú rézbilincsekkel. Ne hurkolja vagy földelje az árnyékolásokat mindkét végén, hogy elkerülje a körkörös földáramokat.
- Jelkábel elválasztás: Vezesse az alacsony feszültségű analóg bemeneti hurkokat elkülönített jeltálcán, távol az AC tápkábelektől vagy motorvezérlő kábelektől, hogy csökkentse a nagyfrekvenciás elektromágneses interferenciát.
- Csatlakozó csavarok meghúzása: Rögzítse a helyszíni vezetékeket az elülső csavaros csatlakozásokhoz a gyári megadott nyomatékkal, ügyelve arra, hogy az egyes vezetékek ne legyenek feszültek vagy rövidzárlat veszélyének kitéve.
