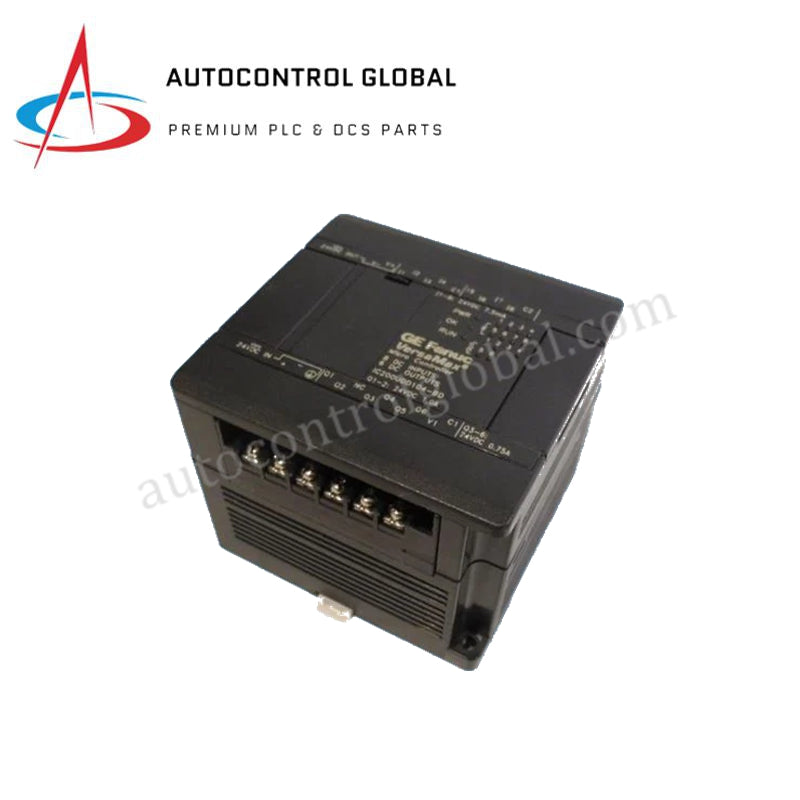

GE IC200UEX122-B VersaMax 22 pontos bővítőmodul
Manufacturer: GE Fanuc
-
Part Number: IC200UEX122
Condition：New with Original Package
Product Type: Digitális I/O-kártyák
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200UEX122-B VersaMax Micro bővítőegység
A GE Fanuc IC200UEX122-B, amelyet IC200UEX122 Micro bővítőegységként is katalogizálnak, dedikált hardverkomponensként működik a digitális terepi jelek lezárására és a diszkrét csatornák bővítésére a VersaMax platformokon belül.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC200UEX122-B |
| Márka | GE Fanuc |
| Származási ország | Egyesült Államok |
| Tömeg | 0,54 kg (1,19 font) |
| Méretek | 95 mm W x 76 mm D x 90 mm H |
| Üzemi hőmérséklet | 0 °C és +60 °C között |
| Energiafogyasztás | 24 VDC segédtápellátás-bemenet |
| Beépített diszkrét I/O | 22 pont (12 DC-bemenet, 10 relékimenet) |
| Bemeneti feszültség | 24 VDC névleges |
| Kimenet típusa | Elektromágneses relékimenetek |
| Kimeneti áramterhelhetőség | Csatornánként legfeljebb 1 A relénként |
| Állapotjelzők | Előlapi LED-ek a diszkrét bemeneti/kimeneti csatornák állapotának jelzésére |
| Rögzítés típusa | 35 mm-es DIN-sínre vagy közvetlenül a panelre szerelhető |
Firmware-flash kompatibilitás és az I/O-sűrűség skálázása
A bővítőegység közvetlenül kapcsolódik egy fő VersaMax Micro alap-PLC-vezérlőhöz, így az I/O-sűrűség zökkenőmentesen növelhető a meglévő végrehajtási ciklus vagy processzorkapacitás módosítása nélkül. A belső buszlogika fenntartja a firmware-flash kompatibilitását az alapvezérlők között, így minden processzorszkennelés során szinkronizált adatátvitelt biztosít. A beépített optikai leválasztók megvédik a belső logikai buszokat a 24 VDC-s diszkrét terepi bemeneti vonalakon fellépő külső tranziens zavaroktól, és determinisztikus adatátvitelt biztosítanak a helyi bővítőhátlapi kapcsolaton keresztül.
Gyakran ismételt kérdések
K: Működhet az IC200UEX122-B bővítőegység önálló vezérlőként?
V: Az egység önállóan nem üzemeltethető, mivel nem rendelkezik beépített központi feldolgozóegységgel; a programvégrehajtáshoz és a hátlap tápellátásának időzítéséhez közvetlenül egy elsődleges VersaMax Micro PLC-alapegységhez kell csatlakoztatni.
K: Milyen áram- és feszültségkorlátozások vonatkoznak a 10 relékimeneti csatornára?
V: Minden egyes relécsatorna legfeljebb 1 A folyamatos terhelési áramot támogat; az 1 A-t meghaladó induktív terhelésekhez vagy kapcsolási áramokhoz közbenső reléket kell használni a reléérintkezők károsodásának megelőzése érdekében.
Terepi telepítési irányelvek
Szerelje a bővítőmodult szabványos 35 mm-es DIN-sínre, a VersaMax Micro alapvezérlő mellé, vagy rögzítse közvetlenül egy alpanelhez M4-es rögzítőelemekkel. A rendszer bekapcsolása előtt biztonságosan csatlakoztassa a bővítőszalagkábelt az alapegység és a bővítőport között. A beérkező 24 VDC-s diszkrét érzékelőket kösse a felső sorkapocslécre, a külső terhelőeszközöket pedig az alsó relékimeneti kapcsokra, a megfelelő polaritás ellenőrzésével. A passzív hőelvezetés biztosítása érdekében a modulház körül hagyjon legalább 50 mm szabad helyet.
