GE IS200AEPCH1ABC Mark VI/VIe Nyomtatott áramköri lap összeállítások
Manufacturer: GE Fanuc
-
Part Number: IS200AEPCH1A
Condition：New with Original Package
Product Type: Nyomtatott áramköri lap összeállítások
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

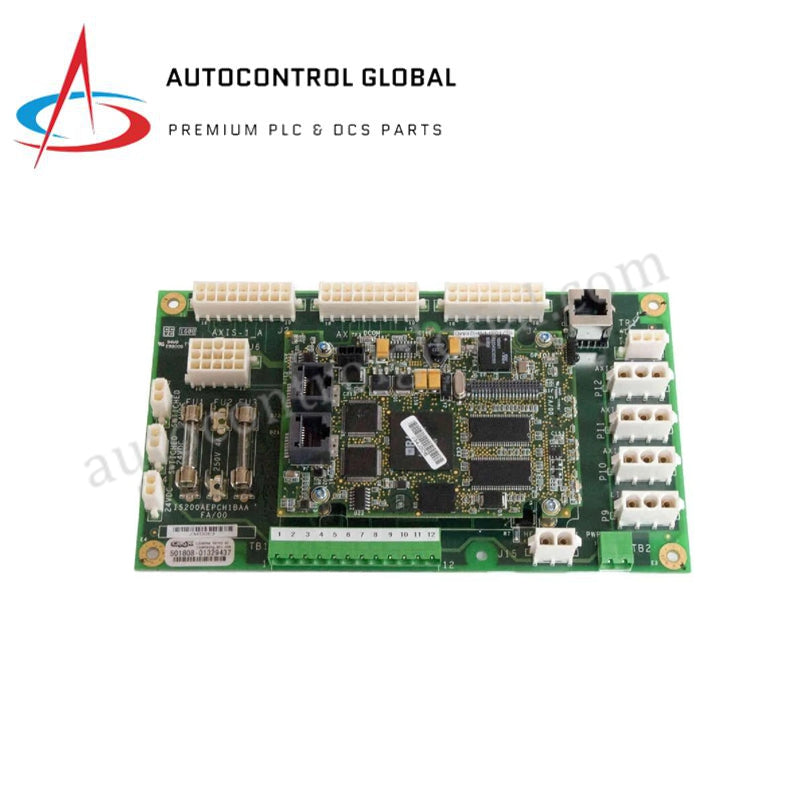

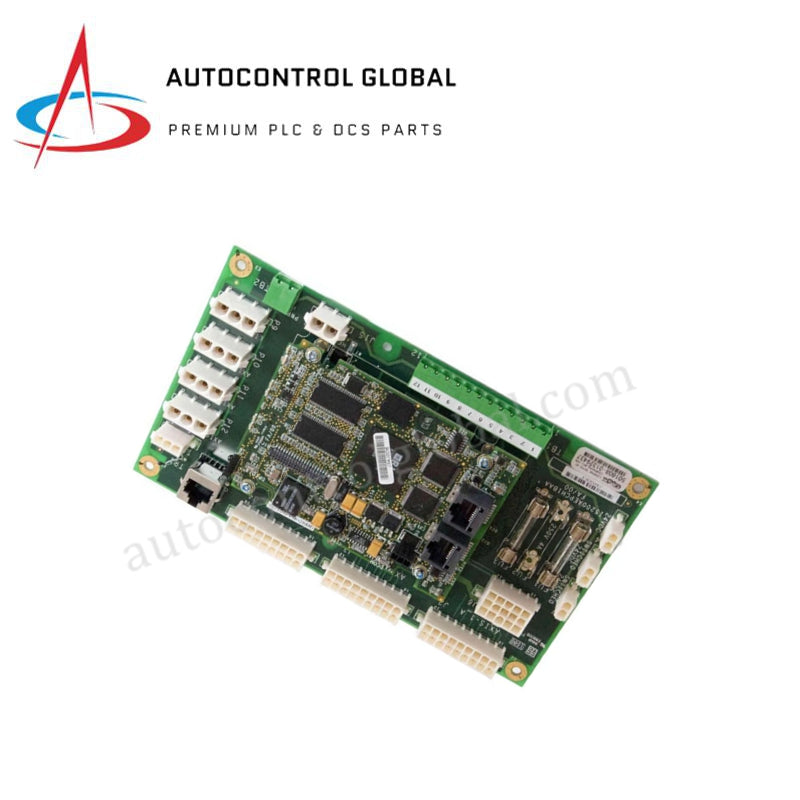

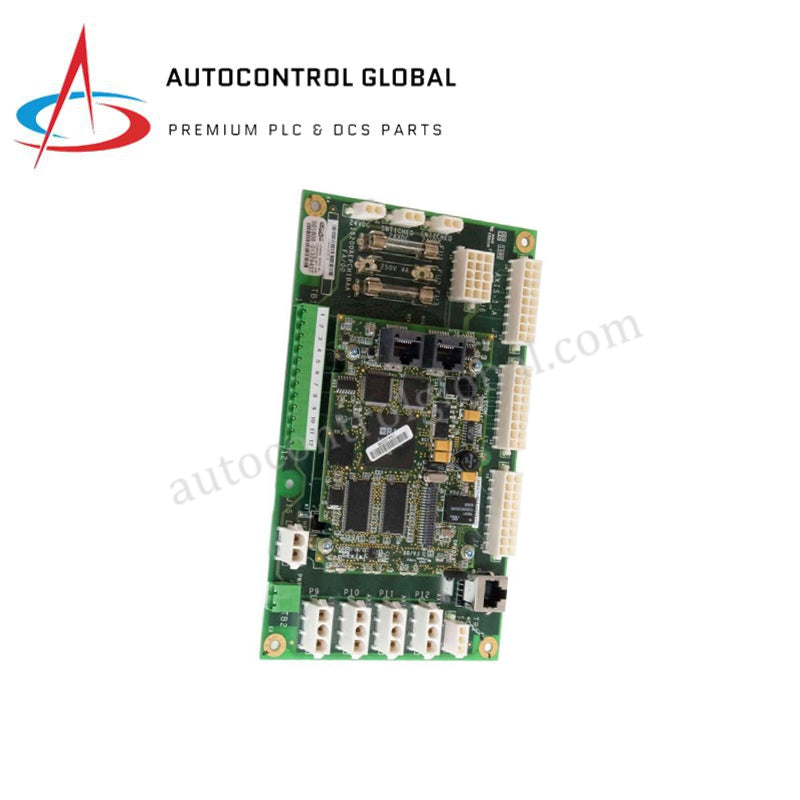

GE IS200AEPCH1ABC Mark VI/VIe Nyomtatott Áramköri Lap Egység
A GE IS200AEPCH1ABC, más néven IS200AEPC Nyomtatott Áramköri Lap Egység, a fő IS200AEPC kiegészítő elektronikus interfész, amelyet a jel kondicionálás és a turbinavezérlés feladatainak végrehajtására használnak a Mark VI/Mark VIe platformokon.
Hardver specifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IS200AEPCH1ABC (Mátrix tartalmazza: H1A, H1BAA) |
| Márka | General Electric (GE) |
| Eredet | USA |
| Súly | 0,22 kg (PCB egység) |
| Méretek | 110 mm x 240 mm |
| Működési hőmérséklet | -20 °C-tól +60 °C-ig |
| Energiafogyasztás | max. 25 W |
| Processzor | 32 bites ipari mikroprocesszor, 400 MHz |
| Memória | 128 MB RAM, 64 MB Flash |
| Bemeneti/kimeneti csatornák | 8 digitális bemenet, 8 digitális kimenet, 4 analóg bemenet (4-20 mA) |
| Protokollok | Modbus TCP/IP, EtherNet/IP, Profibus DP |
| Tápfeszültség | 24 VDC +/- 10% |
Ipari vezérlés és firmware szinkronizáció
Az IS200AEPCH1ABC közvetlenül kapcsolódik a vezérlő hátlap buszához, hogy valós idejű turbinaműködés közben szinkronizálja a nagy sebességű I/O sűrűség skálázást. A firmware flash kompatibilitását a lap behelyezése előtt ellenőrizni kell, mivel a helyi 32 bites mikroprocesszor és a központi vezérlő rack közötti eltérő verziók hálózati konfigurációs hibákat okoznak. A modul determinisztikus adatcserét hajt végre Profinet és EtherNet/IP hálózatokon, hogy alacsony késleltetésű kommunikációt biztosítson a szinkron generátor mezővezérlő rendszerekkel és a társmikroprocesszor egységekkel.
Gyakran Ismételt Kérdések
K: Milyen biztonsági óvintézkedéseket kell betartani az izgató áramkörök cseréje előtt?
V: Az izgató áramkörök induktív alkatrészekben tárolnak elektromos energiát. A tápfeszültséget teljesen el kell választani, és legalább 3 perc kisütési időt kell betartani, mielőtt fizikai érintkezés történik az egységgel.
K: Hogyan kezeli a rendszer a firmware eltéréseket csere esetén?
V: A lap pontos firmware flash kompatibilitásának ellenőrzése szükséges. Ha a csere egység firmware verziója nem egyezik a futó rendszer alapverziójával, a Mark VI/Mark VIe vezérlő megakadályozza a modul online működését.
Helyszíni telepítési irányelvek
- Rögzítés és földelés: A lap egységet a gyárilag fúrt földelőfuratok használatával kell felszerelni. Biztosítani kell, hogy minden rögzítőcsavar megfelelően meg legyen húzva, hogy közvetlen, alacsony impedanciájú elektromos út jöjjön létre a rack vázához a zajelnyelés érdekében.
- Elektrosztatikus kisülés (ESD) védelem: A technikusoknak kalibrált ESD csuklópántot kell viselniük, amely földelt, a 32 bites mikroprocesszor és a flash memória szektorok szerkezeti károsodásának megelőzése érdekében.
- Jel izoláció: A 4-20 mA analóg bemeneti vezetékeket külön kell vezetni a nagy áramú AC vagy DC izgató áramköröktől, hogy elkerüljék a kapacitív áthallást és az adatcsomagok sérülését a hálózatban.
- Környezeti ellenőrzés: Biztosítani kell, hogy a szekrény elrendezése megfelelő légáramlást engedjen, így a működési hőmérséklet folyamatos 24 VDC terhelés mellett nem haladja meg a 60 °C-ot.
