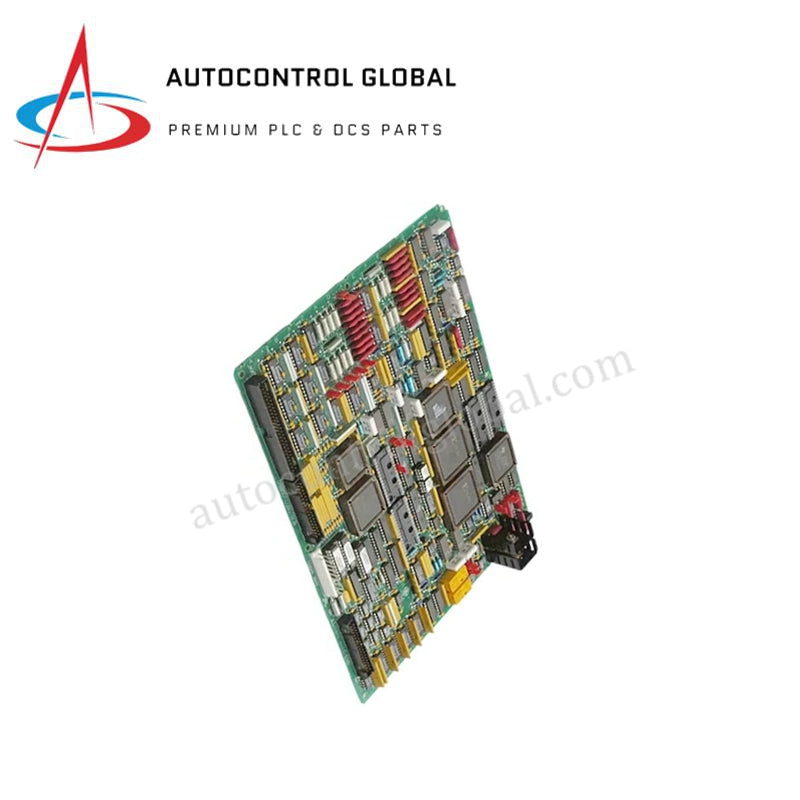

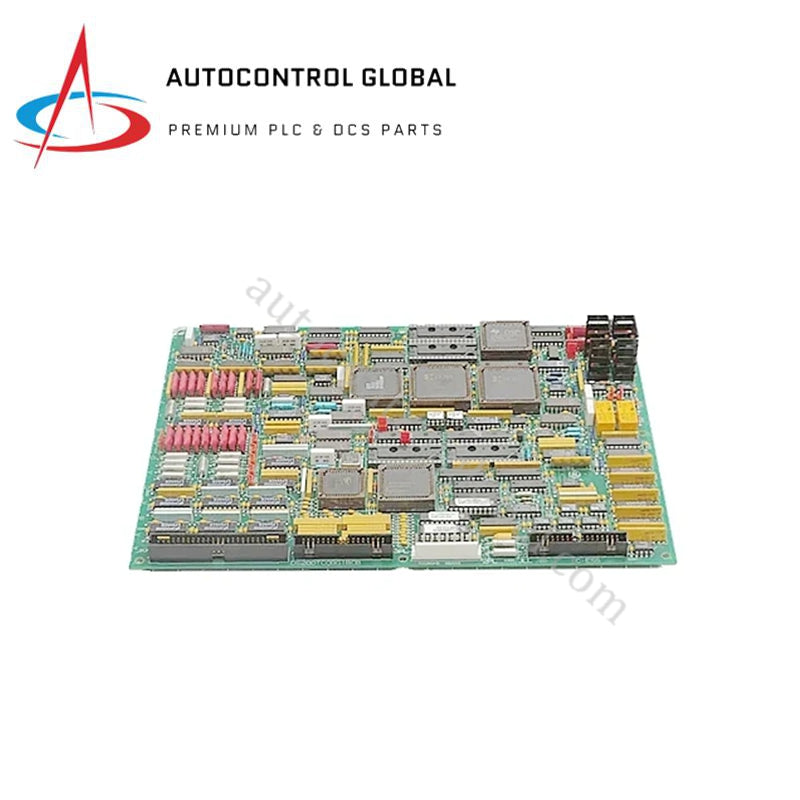

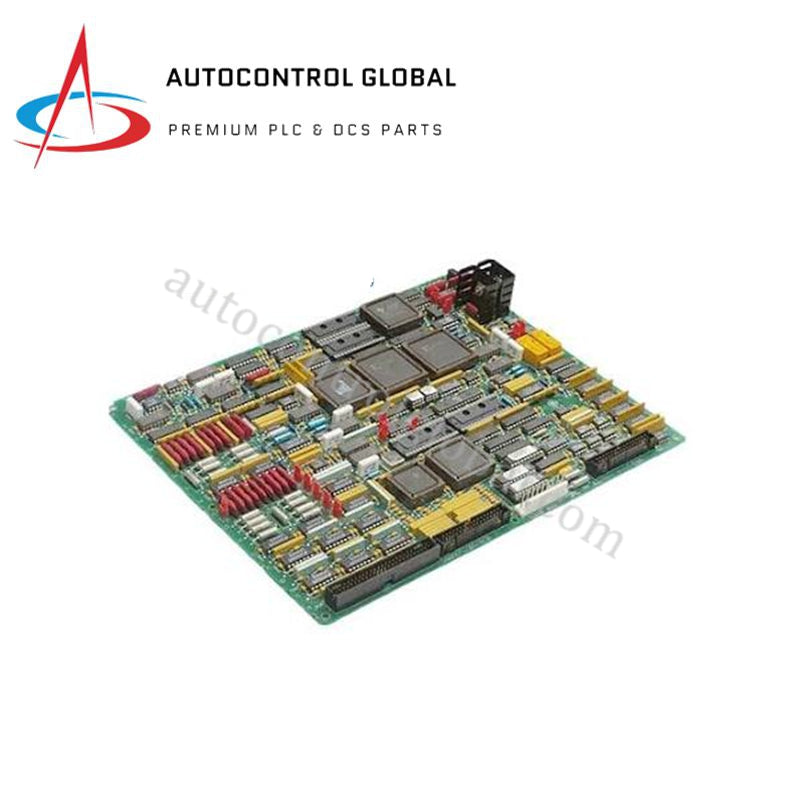

GE IS200VTCCH1CBD Mark VI Speedtronic hőelemkártya
GE IS200VTCCH1CBD Mark VI Speedtronic hőelemkártya
GE IS200VTCCH1CBD Mark VI Speedtronic hőelemkártya
/ 3

GE IS200VTCCH1CBD Mark VI Speedtronic hőelemkártya

  • Manufacturer: GE Fanuc

  • Part Number: IS200VTCCH1CBD

  • Condition:New with Original Package

  • Product Type: Analóg bemeneti terminálkártyák

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE IS200VTCCH1CBD Mark VI hőelem-feldolgozó kártya

A GE IS200VTCCH1CBD, amelyet IS200VTCC hőelem-feldolgozó kártyaként is katalogizálnak, a GE Mark VI turbinavezérlési platformokon a hőmérséklet-érzékelők jeleinek kondicionálására és a multiplexelt analóg adatok feldolgozására szolgáló dedikált hardverkomponensként működik. A 6U VME-kártya legfeljebb 24 hőelem-bemeneti csatornát fogad, és az E, J, K, S, valamint T típusú érzékelőket támogatja széles hőmérséklet-monitorozási tartományban. Az aktív analóg szűréssel, hidegpont-kompenzáció támogatásával és 1500 VDC csatorna–busz galvanikus leválasztással rendelkező hardver a nagy sűrűségű hőmérsékleti adatokat digitalizálja, mielőtt az állapot- és üzemi paramétereket továbbítaná a rendszer hátlapján keresztül.

Hardverspecifikációk

Paraméter Specifikáció
Modell IS200VTCCH1CBD
Márka GE
Származási hely USA
Tömeg 0.9 kg
Méretek 233 mm x 167 mm (szabványos 6U VME-profil)
Üzemi hőmérséklet 0 deg C – +60 deg C
Teljesítményfelvétel +5 VDC a hátlapi buszon keresztül
Csatornák száma 24 hőelem-bemeneti csatorna
Támogatott érzékelők E, J, K, S és T típusú hőelemek
Galvanikus leválasztás 1500 VDC csatorna–busz leválasztás
Diagnosztika Fedélzeti csatornaállapot- és szakadásjelző LED-ek
Bekötés Csavaros sorkapcsok vezetékvédőkkel

Hátlapi buszkommunikáció sebessége és determinisztikus hálózati adatátvitel

A GE IS200VTCCH1CBD közvetlenül a rendszer I/O-processzoraihoz csatlakozik a helyi VME-hátlapi buszon keresztül, így gyorsan továbbítja a digitalizált paramétereket anélkül, hogy kommunikációs késleltetést okozna a hőmérséklet-szabályozási hurkokban. A nagy sebességű jelkezelő áramkörök folyamatos fedélzeti szűrést és hidegpont-linearizálást végeznek, összehangolva a mintavételezett millivoltos bemeneteket a központi vezérlő letapogatási kereteivel. A Mark VI architektúráján belüli firmware-flash-kompatibilitás megőrzi a valós idejű busz adatátviteli sebességét, ezáltal kiszámíthatóvá teszi a hőmérséklet-felügyeleti és védelmi funkciók végrehajtását a determinisztikus vezérlőhálózatokon.

Gyakran ismételt kérdések

K: Hogyan kezeli a kártya az egyes hőelemcsatornák szakadásos hibáját?

V: Az integrált diagnosztikai hardver azonnal érzékeli a nagy ellenállást vagy a szakadt hőelemvezetékeket, a kapcsolódó csatorna diagnosztikai regiszterét magas szintre állítja, miközben a szomszédos csatornák feldolgozását változatlanul hagyja.

K: Milyen földelési eljárással előzhető meg a millivoltos jel romlása a terepi vezetékezésben?

V: A technikusoknak az egyes árnyékoló levezető vezetékeket közvetlenül a kapcsolószekrény földelő sínjére kell kötniük, hogy egyetlen földelési pont jöjjön létre, és megmaradjon az 1500 VDC csatorna–busz galvanikus leválasztása.

K: Támogatja a kártya a hidegpont-kompenzációt (CJC) a pontos hőmérsékleti referenciához?

V: Igen, a fedélzeti kondicionáló áramkörök a sorkapocs termisztorai által biztosított hidegpont-hőmérséklet-kompenzációs bemeneteket dolgozzák fel, hogy mind a 24 hőelemcsatornán pontos maradjon a linearizálás.

Terepi telepítési irányelvek

A hardver telepítése során kövesse az alábbi alapvető szerelési és vezetékezési szabályokat:

  1. Hordozókártya rögzítése: Csúsztassa a 6U-kártyát a rack szekrényének foglalatába, majd húzza meg a felső és alsó rögzítőcsavarokat, hogy biztosítsa a stabil alvázérintkezést és a földelést.
  2. Terepi vezetékek bekötése: Csupaszítsa le a hőelem-hosszabbító vezetékek végeit, és szorosan rögzítse őket a csavaros sorkapcsokban, ügyelve arra, hogy a beépített vezetékvédők megóvják a vékony vezetőket a nyíródástól.
  3. Árnyékolt kábelek elkülönítése: A kapcsolószekrény kábelcsatornáiban tartson szigorú távolságot a millivoltos érzékelőkábelek és a nagyfeszültségű AC-elosztóvezetékek között az elektromágneses zavarok megelőzése érdekében.
  4. Interfészkábel csatlakoztatása: Csatlakoztassa a többpólusú hátlapi interfészszalagkábeleket a kártya csatlakozófejléceihez, és ellenőrizze, hogy a reteszek teljesen bekapcsoltak-e, így megelőzhető a rezgés okozta szétkapcsolódás.
  5. Érzékelőtípus konfigurálása: A busz tápellátásának bekapcsolása előtt ellenőrizze, hogy a szoftverben kiválasztott érzékelőtípus megegyezik-e az egyes sorkapcsokra fizikailag bekötött hőelem típusával (E, J, K, S vagy T).
