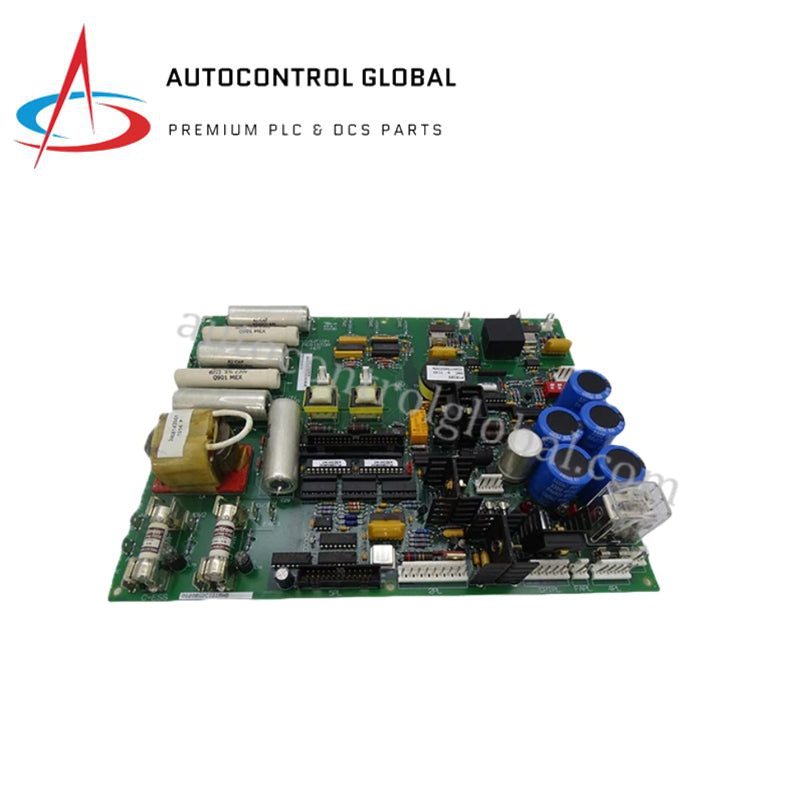

General Electric DS200SDCIG2AFB Mark V teljesítményszabályozó kártya

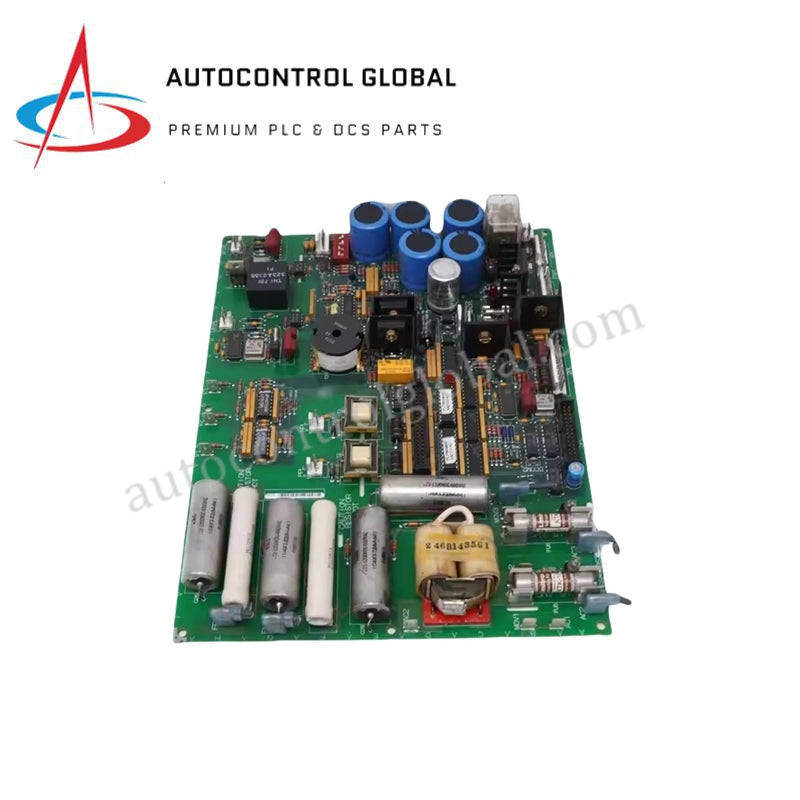

General Electric DS200SDCIG2AFB Mark V teljesítményszabályozó kártya

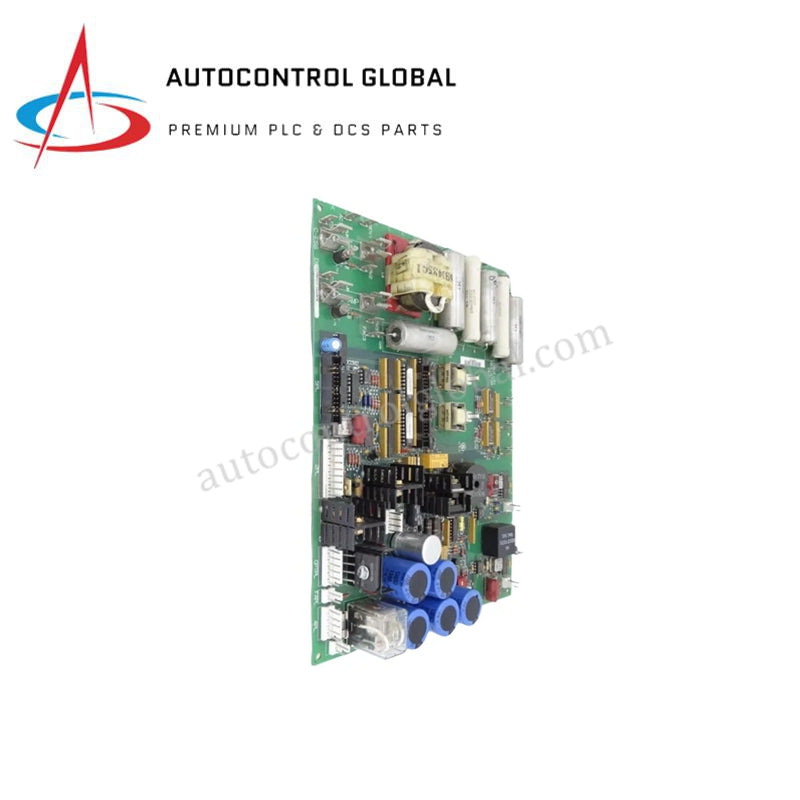

General Electric DS200SDCIG2AFB Mark V teljesítményszabályozó kártya
/ 3

General Electric DS200SDCIG2AFB Mark V teljesítményszabályozó kártya

  • Manufacturer: GE Fanuc

  • Part Number: DS200SDCIG2AFB

  • Condition:New with Original Package

  • Product Type: Tápegységkártyák

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

General Electric DS200SDCIG2AFB Mark V tápegység- és vezérlőkártya

A GE Mark V sorozatú platformokon szabályozott egyenáramú teljesítményelosztásra és vezérlőjelek végrehajtására konfigurált General Electric DS200SDCIG2AFB (DS200SDCI tápegység- és vezérlőkártya) közvetlen fizikai és elektromos végrehajtást biztosít. Ez a nyomtatott áramköri lap (PCB) a rendszer tápbuszáról érkező nyers bemenetet leválasztott egyenfeszültségű kimenetekké (+5 VDC, +15 VDC, -15 VDC) alakítja, miközben egy beépített 32 bites mikrokontrolleren keresztül 16 digitális bemenetet és 8 digitális kimenetet kezel. Közvetlenül a Mark V hajtásállvány-szerelvényen belül hajtja végre a helyi diagnosztikát, a feszültségstabilizálást és az alrendszerek vezérlési útvonalainak kezelését.

Hardverspecifikációk

Paraméter Specifikáció
Modell DS200SDCIG2AFB
Márka General Electric
Származási hely USA
Tömeg Szabványos állványmodul-tömeg (kb. 0,8 kg)
Méretek Szabványos Mark V PCB-formátum
Üzemi hőmérséklet -20–60 °C
Energiafogyasztás 24 VDC buszról táplálva (±10%)
Alapmodell DS200SDCI
Bemeneti feszültség 24 VDC névleges (±10%) / AC/DC busz
Kimeneti feszültség Több szabályozott egyenáramú kimenet (+5 VDC, +15 VDC, -15 VDC)
Mikroprocesszor 32 bites mikrokontroller
Beépített memória 4 MB Flash, 512 KB RAM
Digitális I/O 16 digitális bemenet, 8 digitális kimenet
Leválasztás Galvanikus leválasztás a bemenet és a kimenet között
Védelem Túlfeszültség-, rövidzárlat-, túláram- és hővédelmi lekapcsolás
Tanúsítványok UL, CE, CSA

Determinisztikus hátlapi tápútvonal-kezelés és firmware-szinkronizálás

A General Electric DS200SDCIG2AFB a belső hajtáscsatornákon keresztül kommunikál, hogy fenntartsa a nagy sebességű, determinisztikus buszvégrehajtást a csatlakoztatott feldolgozómodulok között. A kártya kezeli a helyi digitális jelterhelést, miközben biztosítja a firmware Flash-kompatibilitását a gazdamemória-bankok (4 MB Flash, 512 KB RAM) és a csatlakoztatott alárendelt kártyák között. A beépített galvanikus leválasztás elszigeteli a tápfeszültség-túlfeszültségeit a központi logikai útvonalaktól, megőrizve a jelintegritást az RS-485- és az opcionális Ethernet-interfészeken gyors terhelésváltozások esetén.

Gyakran ismételt kérdések

K: A DS200SDCI kártya cseréjekor egyeznie kell a teljes DS200SDCIG2AFB revíziós utótagjának?

V: Igen. Az olyan utókódok, mint az AFB, meghatározzák a hardver konkrét rajzolat-revízióját, a beépített alkatrészek tűréseit és a firmware Flash-kompatibilitását. Nem megfelelő revíziós utótagú kártya behelyezése a busz időzítésének romlását vagy a fizikai interfész illeszkedési hibáját okozhatja.

K: Cserélhető a DS200SDCIG2AFB kártya úgy, hogy a hajtás vázán 24 VDC tápfeszültség van?

V: Nem. A kártya üzem közbeni cseréje, miközben az elsődleges 24 VDC táp vagy az AC/DC busz feszültség alatt áll, súlyos ívkárt okozhat az érzékeny 32 bites mikrokontroller-logikában, a szabályozóáramkörökben és a szomszédos hátlapi csatlakozókban. A kihúzás előtt mindig válassza le a fő tápellátást.

K: Hogyan kezelik a beépített védőáramkörök a terepi oldali rövidzárlatokat?

V: A kártya gyors működésű rövidzárlat-, túlfeszültség- és hővédelmi lekapcsoló áramköröket tartalmaz, amelyek automatikusan lekapcsolják a kimeneti teljesítményfokozatokat, és leválasztják a belső szabályozóhurkokat, hogy védjék a későbbi Mark V almodulokat.

Terepi telepítési irányelvek

  1. Válasszon le minden elsődleges AC/DC tápforrást a gazdahajtás vázáról, majd kalibrált multiméterrel ellenőrizze a feszültségmentes állapotot a kapcsokon.
  2. Viseljen a fém vázhoz földelt ESD-csuklópántot, hogy megakadályozza a statikus kisülés okozta károkat a beépített mikroprocesszorokban és memória-IC-kben.
  3. Igazítsa a kártya széleit a kijelölt Mark V állványhely vezetősínjeihez, majd egyenletesen tolja be a szerelvényt, amíg a hátlapi csatlakozók össze nem kapcsolódnak.
  4. Nyomja meg határozottan a PCB szélső keretét a csapok teljes illeszkedésének biztosításához, majd húzza meg az összes rögzítőcsavart 0,8 Nm nyomatékkal (7 in-lbs).
  5. A rendszer újbóli feszültség alá helyezése előtt ellenőrizze a terepi sorkapocs vezetékezését és az árnyékolás földelését az elektromos zaj okozta interferencia megelőzése érdekében.
