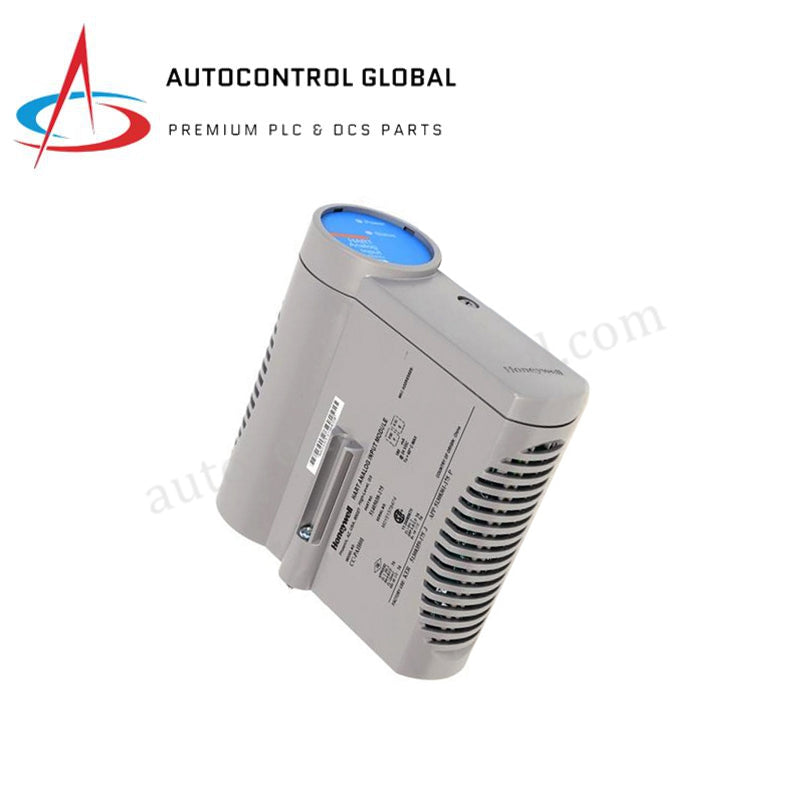

Magas szintű mesterséges intelligencia HART-tal | Honeywell CC-PAIH01 51410069-175

Termékleírás

A CC-PAIH01 (51410069-175) egy nagy teljesítményű, magas szintű analóg bemeneti modul, amelyet a Honeywell Experion PKS C300 vezérlőplatformhoz terveztek. Ez a modul 16 szigetelt áramkört tartalmaz, és kifejezetten a HART (Highway Addressable Remote Transducer) digitális kommunikáció átvitelének támogatására készült. Lehetővé teszi a vezérlőrendszer számára, hogy pontos 4–20 mA-es folyamatváltozókat gyűjtsön, miközben az eszközkezelő szoftver hozzáférhet a műszerdiagnosztikához és kalibrációs adatokhoz.

A műszaki pontosság kiemelt fontosságú ennél a modulnál; különösen támogatja a differenciális bemeneteket a 13–16 csatornákon, ami fokozott jelrugalmaságot biztosít összetett terepi bekötési igényekhez. A CC-PAIH01 (51410069-175) a HLAIHART PMIO típusú modul C sorozatú megfelelője, modernizált, kompakt méretű ipari automatizálási megoldást kínál. Ezt a modult 100%-ban vadonatúj, eredeti berendezésként szállítjuk, biztosítva a hosszú távú megbízhatóságot biztonságkritikus folyamatkörökben.

Műszaki adatok

• Gyártó: Honeywell (USA)

• Modellszám: CC-PAIH01

• Alkatrészszám: 51410069-175

• Modultípus: Magas szintű analóg bemenet HART támogatással

• Csatornák száma: 16 szigetelt csatorna

• Jeltípus: 4–20 mA (áram), 0–20 mA, 1–5 VDC, 0–10 VDC

• A/D felbontás: 16 bit

• HART támogatás: 5., 6. és 7. protokoll verzió átvitel

• Differenciális bemenetek: Elérhető a 13., 14., 15. és 16. csatornákon

• Pontosság: ±0,1% a teljes skálán referencia körülmények között

• Szigetelés: Galvánszigetelés (csatorna-rendszer és csatorna-csatorna között)

• Tápegység: 24 VDC névleges (rendszer által biztosított IOTA-n keresztül)

• Működési hőmérséklet: -20 °C és +70 °C között

• Védőbevonat: Igen (-175 utótag a G3 környezetvédelmi védelemhez)

• Súly: 0,8 kg (Szállítási súly: 2 kg)

Műszaki előnyök

• Integrált eszközkezelés: A HART kommunikáció támogatásával a CC-PAIH01 (51410069-175) megszünteti a külső HART multiplexerek szükségességét, lehetővé téve a mérőműszerek közvetlen konfigurálását az Experion Stationból.

• Korrózióállóság: A G3 minősítésű védőbevonat megóvja a belső nyomtatott áramköri összeállítást (PWA) a nedvességtől, sós levegőtől és korróziós gázoktól, ami létfontosságú olaj-, gáz- vagy vegyipari telephelyeken.

• Determinált teljesítmény: Teljes mértékben integrált a C300 vezérlő környezetbe, biztosítva, hogy az analóg adatok és a HART másodlagos változók frissítése a vezérlő végrehajtási környezetében történjen, anélkül, hogy befolyásolná a CPU beolvasási idejét.

GYIK

• Miben különbözik a CC-PAIH01 a CC-PAIN01-től?A CC-PAIH01 kifejezetten tartalmaz belső hardvert a HART digitális jelek feldolgozásához. Bár hasonlóan néznek ki, a PAIH01 szükséges, ha FDT/DTM vagy Honeywell Asset Manager használatával kívánja diagnosztizálni a terepi eszközöket.

• Mind a 16 csatorna differenciális?Nem. Az alapértelmezett csatornák egyvégűek, de ez a modul kifejezetten támogatja a differenciális bemeneteket a 13., 14., 15. és 16. csatornákon speciális érzékelőtípusokhoz.

• Ez a modul forrócsere-képes?Igen, egy redundáns C sorozatú I/O konfigurációban a modult áram alatt is ki lehet cserélni anélkül, hogy megszakítaná a folyamatvezérlési kört.
