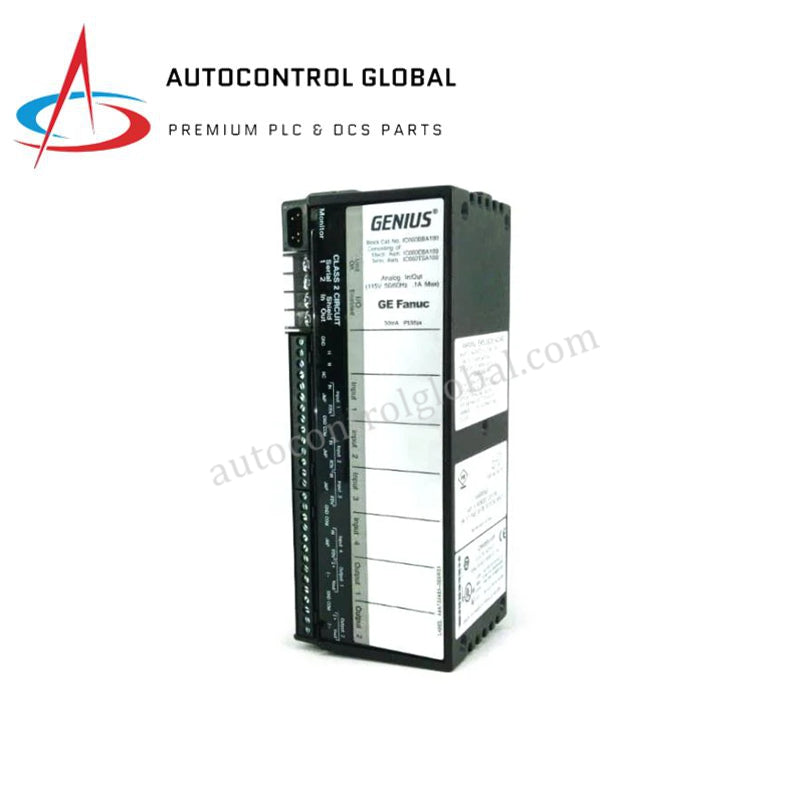

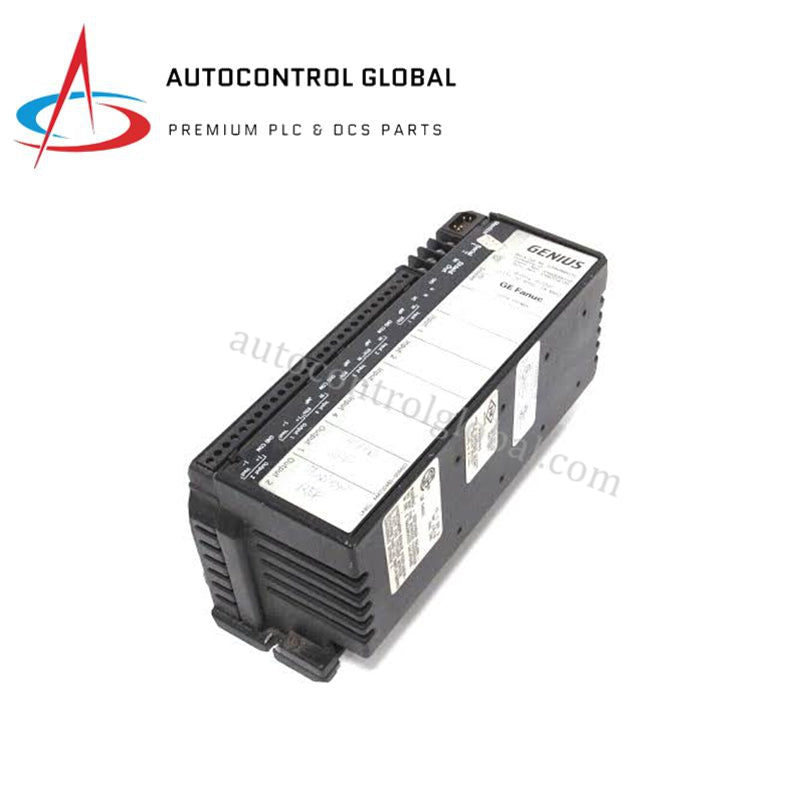

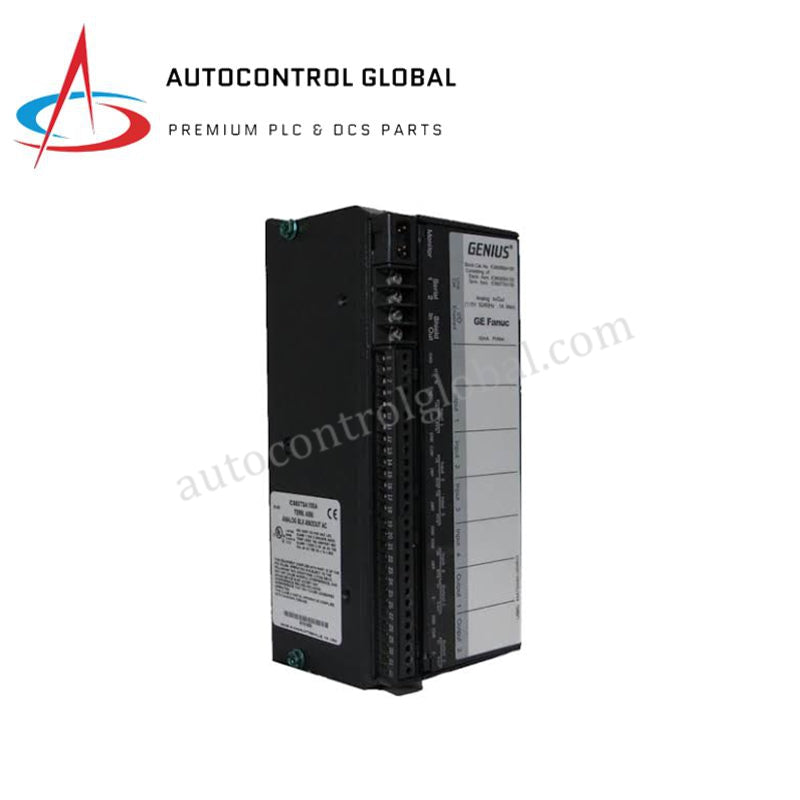

IC660BBA100 GE Fanuc Genius I/O analóg blokk
Manufacturer: GE Fanuc
-
Part Number: IC660BBA100
Condition：New with Original Package
Product Type: Digitális bemeneti és kimeneti modulok
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC660BBA100 Genius analóg I/O-blokk
A GE Fanuc IC660BBA100, amelyet IC660BBA100 analóg I/O-blokkként is katalogizálnak, dedikált hardverkomponensként szolgál analóg jelek feldolgozására és terepi eszközök vezérlésére a Genius I/O-hálózati architektúrákban. 4 analóg bemeneti és 2 analóg kimeneti csatornát kezel 12 bites, előjeles felbontással, és 4 ms-onként ciklikus adatkonverziókat hajt végre 115 VAC-os tápellátás mellett.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC660BBA100 |
| Márka | GE Fanuc |
| Származási hely | USA |
| Tömeg | 1,81 kg (4,00 font) |
| Méretek | 224,28 mm x 84,84 mm x 99,31 mm (8,83 hüvelyk x 3,34 hüvelyk x 3,91 hüvelyk) |
| Üzemi hőmérséklet | 0 °C és +60 °C között (tárolás: -40 °C és +85 °C között) |
| Energiafogyasztás | 115 VAC blokk-tápellátás (6 W hőleadás) |
| Analóg bemenetek | 4 csatorna |
| Analóg kimenetek | 2 csatorna |
| Felbontás | 12 bit + előjel |
| Pontosság | +/- 0,2% a teljes skálához viszonyítva |
| Áramköri jel-tartományok | 0–10 VDC, +/-10 VDC, +/-5 VDC, 0–5 VDC, 4–20 mA |
| I/O-frissítési gyakoriság | 4 ms-onként |
| Galvanikus leválasztás | 1500 V 1 percig, blokkok között |
Alaplapi busz kommunikációs sebessége és hálózati integritása
Az IC660BBA100 a belső analóg–digitális konverziókat a gazdavezérlő letapogatási terhelésétől függetlenül feldolgozva biztosítja a Genius Bus determinisztikus kommunikációs sebességét. A beépített logikai hardver folyamatosan ellenőrzi a csatornák integritását, így egyenletes jelátalakítási frissítést biztosít buszkésleltetés bevezetése nélkül. A GE Series 90-30, Series 90-70 és PACSystem RX3i platformokkal való firmware-flash-kompatibilitás valós idejű skálázást és hibajelentést biztosít az elosztott vezérlőhálózatokban.
Gyakran ismételt kérdések
K: Hogyan választhatók ki az egyes csatornák bemeneti és kimeneti tartományai az IC660BBA100 esetében?
V: A csatornánkénti jeltartományok (feszültség vagy 4–20 mA áram) szoftveresen konfigurálhatók az egyes pontokhoz rendszerkonfigurációs eszközök vagy kézi monitorinterfészek segítségével.
K: Milyen fizikai egységekből áll az IC660BBA100 teljes blokkbeépítése?
V: A teljes blokkegység az IC660TSA100 sorkapocsalapból és a közvetlenül hozzá csatlakoztatott IC660EBA100 elektronikai modulból áll.
K: Milyen méretű vezetékeket fogadnak el a terepi bekötés sorkapocs-csavarjai?
V: A sorkapocs-csatlakozások AWG 22 és AWG 14 közötti vezeték-keresztmetszeteket fogadnak el; az ajánlott meghúzási nyomaték 4,5 lb-in (0,51 Nm).
Terepi telepítési irányelvek
- Az IC660EBA100 elektronikai egység behelyezése előtt rögzítse biztonságosan az IC660TSA100 sorkapocsalapot sík kapcsolószekrényfalra vagy szabványos DIN-sínre.
- A terepi jelvezetékek csatlakoztatása vagy beállítása előtt válasszon le minden 115 VAC-os tápvezetéket.
- A hurokáram- és feszültségvezetékeket sodrott, árnyékolt kábelpárokkal vezesse, az árnyékolásokat egyetlen ponton földelve a földhurok kialakulásának megelőzésére.
- Az analóg jelvezetékeket a vezetékcsatornákban válassza el a nagyfeszültségű AC-vezetőktől a zajinterferencia minimalizálása érdekében.
- Ellenőrizze, hogy a sorkapocs-csavarok meghúzási nyomatéka megfelel-e a megadott 4,5 lb-in határértéknek az alacsony ellenállású érintkezések biztosításához.
