Közelségérzékelők | Emerson PR6424/003-030 CON021
Manufacturer: Emerson
-
Part Number: CON021+PR6424/003-030
Condition：New with Original Package
Product Type: Közelségérzékelők
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

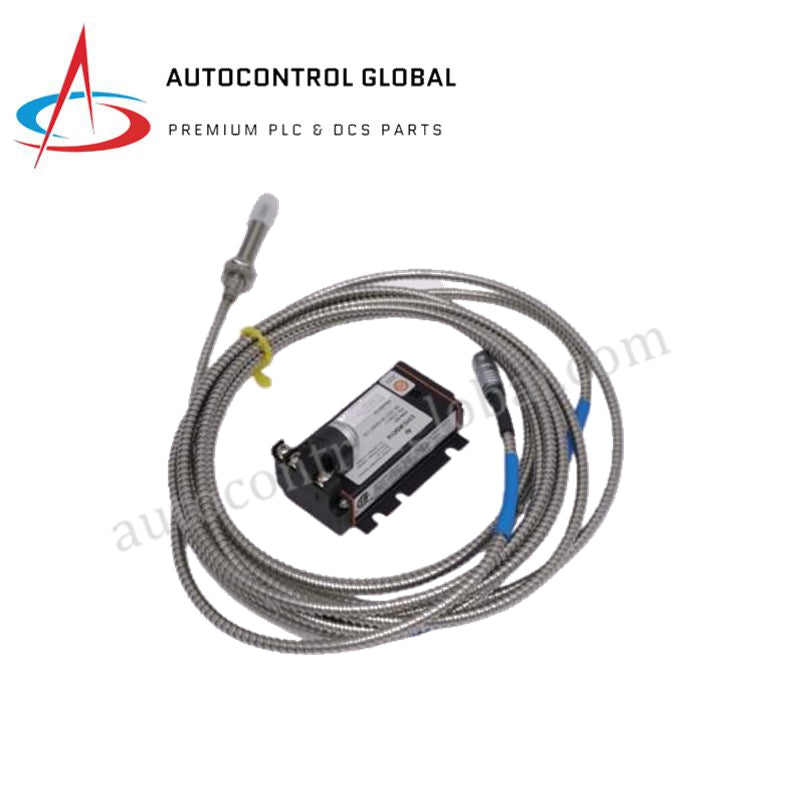

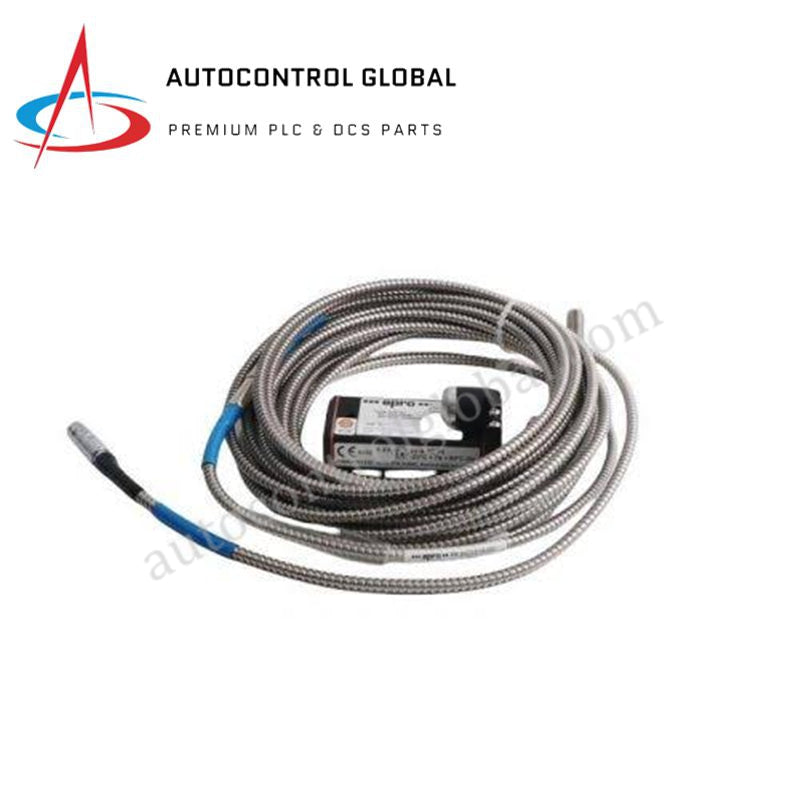

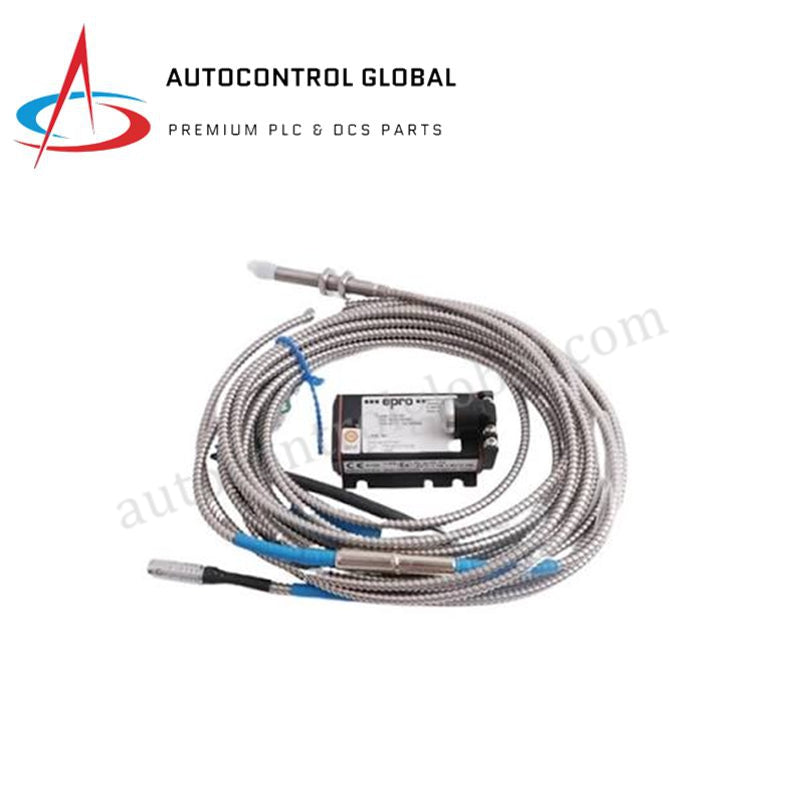

Emerson PR6424/003-030 CON021 örvényáramú jelátalakító rendszer
A tengelyrezgés, -elmozdulás, -excentricitás és -fordulatszám ipari felügyeleti hálózatokban történő pontos, érintésmentes mérésére konfigurált Emerson PR6424/003-030 CON021 (PR6424/003-030 CON021 PLC-processzormodul) közvetlen fizikai/elektromos működést biztosít. A hardveregység egy 10 mm-es örvényáramú érzékelőt és egy dedikált jelátalakítót foglal magában, amely a nyers elektromágneses térmodulációkat a felügyeleti alvázakkal kompatibilis, linearizált analóg kimenetekké alakítja.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | PR6424/003-030 CON021 |
| Márka | Emerson |
| Származási hely | Egyesült Államok |
| Tömeg | 0,32 kg (nettó), 0,36 kg (csomagolási bruttó tömeg) |
| Méretek | 12,1 cm x 5,2 cm x 16,6 cm (modul nettó mérete) |
| Üzemi hőmérséklet | -35–+180 °C (érzékelőfej), -30–+100 °C (jelátalakító) |
| Teljesítményfelvétel | Minimális hurokterhelés a gerjesztő áramkörökön keresztül |
| Érzékelőtípus | 10 mm-es örvényáramú érzékelő |
| Frekvenciatartomány | 0–20 000 Hz (-3 dB-es válaszgörbe) |
| Felfutási idő | Kevesebb mint 15 µs |
| Tápfeszültség | -23 VDC és -32 VDC között (vagy -21 VDC és -32 VDC közötti konfiguráció) |
| Lineáris mérési tartomány | ~4,0 mm névleges tartomány |
| Kezdeti légrés | 1,0 mm-es alapértékű hézag |
| Érzékenység | 4 V/mm (±5%-os tűrés) |
| Linearitási eltérés | ±0,025 mm eltérés |
| Céltárgy anyaga | Ferromágneses acél (42CrMo4 / AISI 4140 szabvány) |
| Védettségi osztály | IP66 (érzékelőfej-egység), IP20 (jelátalakító) |
| Tanúsítványok | ATEX, IECEx, CSA gyújtószikramentes Ex ia IIC T4/T6 |
Folyamatirányítási és DCS-műszerezési jellemzők
A jelátalakító rendszer szabványos feszültséghurok-architektúrát alkalmaz, amely a magasabb szintű vezérlési csomópontokba integrálva kompatibilis a 4–20 mA-es HART-hurokprotokollal. A nagy integritású galvanikus leválasztóegységek megakadályozzák, hogy a terepi oldali feszültségcsúcsok elérjék a belső rendszer feldolgozó hátlapjait. Az egyes csatornák közötti leválasztási paraméterek minimalizálják a párhuzamos mérőhurkok közötti szórtáram-interferenciát, míg a belső jelkondicionáló áramköri tömbök automatikusan kiegyenlítik a sorkapocs-konfigurációkban jelentkező hőmérsékletdriftből eredő eltéréseket, ezáltal fenntartva az érzékelő nagy felbontású működését.
Gyakran ismételt kérdések
K: Milyen tengelyátmérő és kohászati követelmények vonatkoznak a jelátalakító céltárgyára?
V: Az érzékelőhurok céltárgyának ferromágneses acélból kell készülnie, lehetőleg 42CrMo4 vagy AISI 4140 összetétellel. A beépítési zónának legalább 25 mm-es tengelyátmérőt kell biztosítania annak érdekében, hogy a széleffektusok ne torzítsák az érzékenységi profilt.
K: Hogyan dolgozza fel a CON021 jelátalakító az eltérő elektromos kimeneti paramétereket?
V: A jelátalakító a sorkapocs-csatlakozások alapján módosítja a skálázását. A kimeneti skála -4 VDC és -20 VDC között, illetve -2 VDC és -18 VDC között alakul az alkalmazott negatív egyenfeszültségű tápellátási infrastruktúrától függően.
Helyszíni telepítési irányelvek
A CON021 jelátalakítót közvetlenül szabványos DIN-sínre kell szerelni egy száraz vezérlőszekrényben, hogy megfeleljen az IP20 behatolás elleni védelmi követelményeinek. A 10 mm-es érzékelőt merev tartókonzolba kell csavarni, hogy elnyomja a gép aktív üzemi frekvenciasávjaiban jelentkező szerkezeti rezonanciát. A hurok tápfeszültségének bekapcsolása előtt nem mágneses hézagmérővel állítsa be a kezdeti mechanikai légrést 1,0 mm-re. Vezesse az összes PTFE-szigetelésű, páncélozott hosszabbítókábelt földelt acél védőcsövekben, 35 mm-nél nagyobb hajlítási sugár megtartásával. A kábel árnyékolóvezetékét kizárólag a műszerpanel vázának földelő sínjén földelje, az érzékelőfejet pedig a gép földelésétől elszigetelve tartsa a földhurok kialakulásának megakadályozása érdekében.
