Safety Manager biztonságos analóg kimenet | FC-TSAO-0220m Honeywell

Termékáttekintés

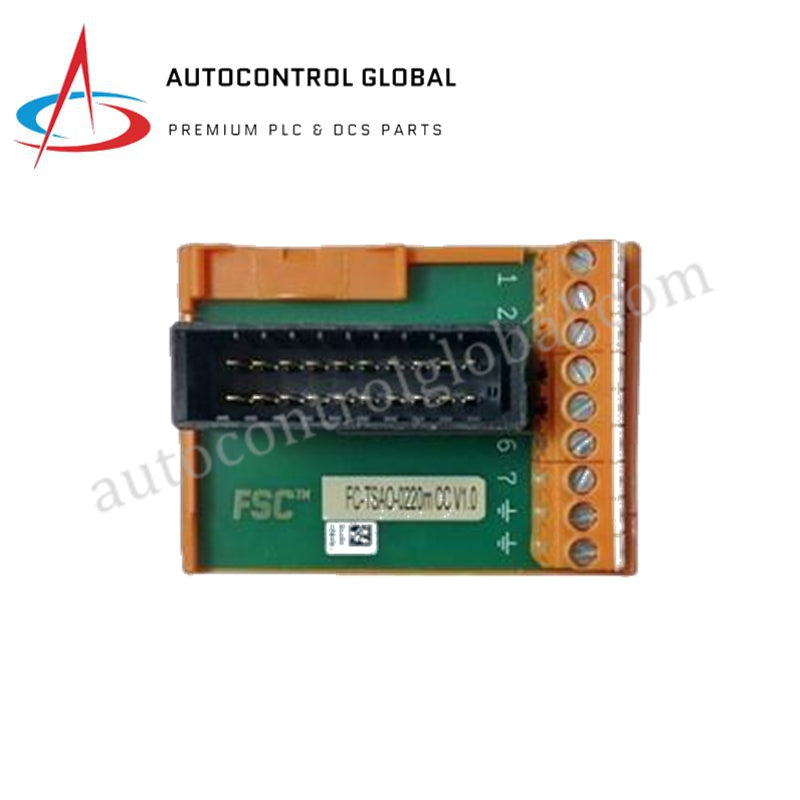

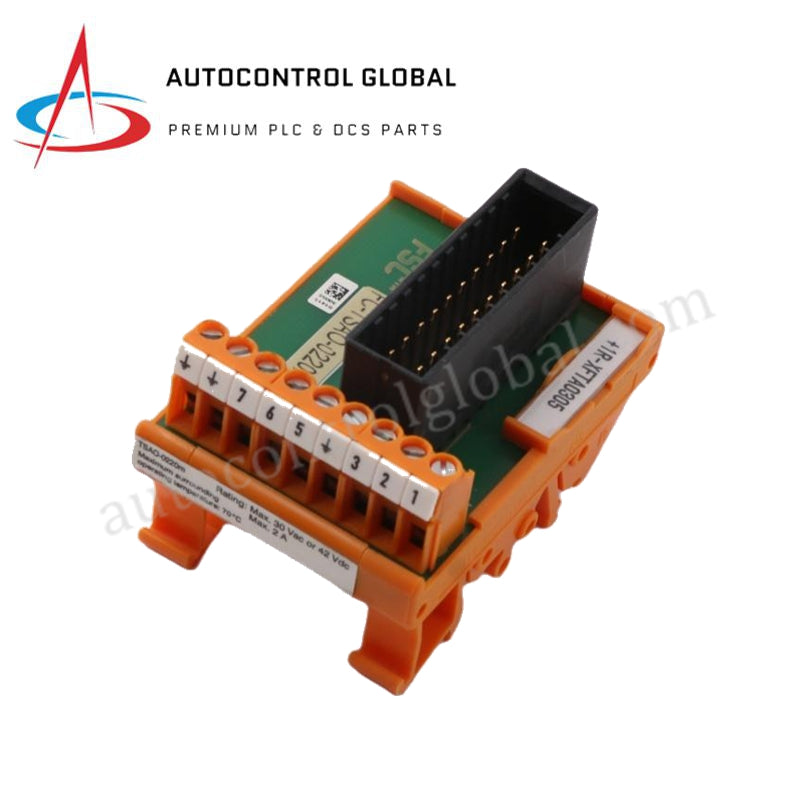

A FC-TSAO-0220m (Modell: FC-TSAO-0220m) egy nagy integritású biztonságos analóg kimeneti modul, amelyet a Honeywell Safety Manager®, FSC (Fail-Safe Controller) és Experion® PKS platformokhoz terveztek. Elsősorban Biztonsági Irányítási Rendszerekben (SIS) használják, hogy pontos és megbízható 0(4)–20 mA jeleket biztosítson kritikus terepi működtetők, például szabályozószelepek és arányos pozicionáló eszközök számára.

A FC-TSAO-0220m (Cikkszám: FC-TSAO-0220m) fő jellemzője az integrált Field Termination Assembly (FTA) logika, amely megkönnyíti a rendszer összekötő kábel (SICC-0001/Lx) és a külső terepi vezetékek közötti interfészt. A modul mindkét csatornán támogatja a HART kommunikációt, lehetővé téve fejlett eszközdiagnosztikát és kalibrációt. Továbbá lehetővé teszi akár nyolc modul soros csatlakoztatását, hogy teljes mértékben kihasználja egy HART multiplexer 16 csatornáját, biztosítva az átfogó eszközkezelést olaj-, gáz- és energiatermelő létesítményekben.

Részletes műszaki adatok

A FC-TSAO-0220m az alábbi szakmai mérnöki szabványok szerint készült:

• Gyártó: Honeywell (USA)

• Modellszám: FC-TSAO-0220m

• Terméktípus: Biztonságos analóg kimeneti modul (HART kompatibilis)

• Kimeneti csatornák: 2 független analóg kimeneti csatorna

• Jel tartomány: Konfigurálható 0–20 mA vagy 4–20 mA

• Tápfeszültség: 24 V DC névleges terepi tápellátás

• Maximális kimeneti feszültség: 40 V DC (IEC 1010 szerint)

• Maximális áramerősség: 25 mA csatornánként (IEC túlfeszültség kategória 3)

• Pontosság: ±0,1 % a teljes tartományból 25 °C-on; ±0,2 % a teljes hőmérséklet-tartományban

• Felbontás: 12 bites digitális-analóg átalakítás (DAC)

• Terhelési ellenállás: Akár 600 Ω (4–20 mA esetén); Akár 1200 Ω (0–20 mA esetén)

• Válaszidő: < 10 ms tipikusan

• Diagnosztika: Teljes körű nyitott áramkör, rövidzárlat és áramkimaradás érzékelés

• Szigetelés: Teljes csatorna-csatorna és csatorna-föld elektromos szigetelés

• Működési hőmérséklet: –20 °C és +70 °C között (Ipari minőség)

• Méretek: 12,7 cm x 12,7 cm x 12,7 cm (külső burkolat)

• Súly: 0,8 kg (modul a csatlakozó egységgel)

• Tanúsítványok: CE, UL, CSA, TUV (SIL minősített)
