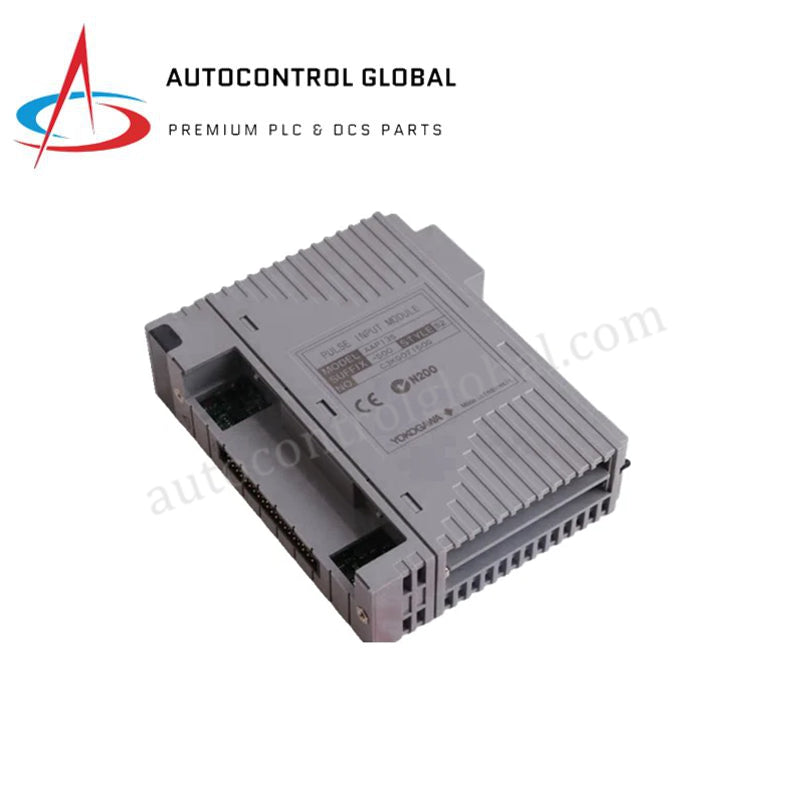

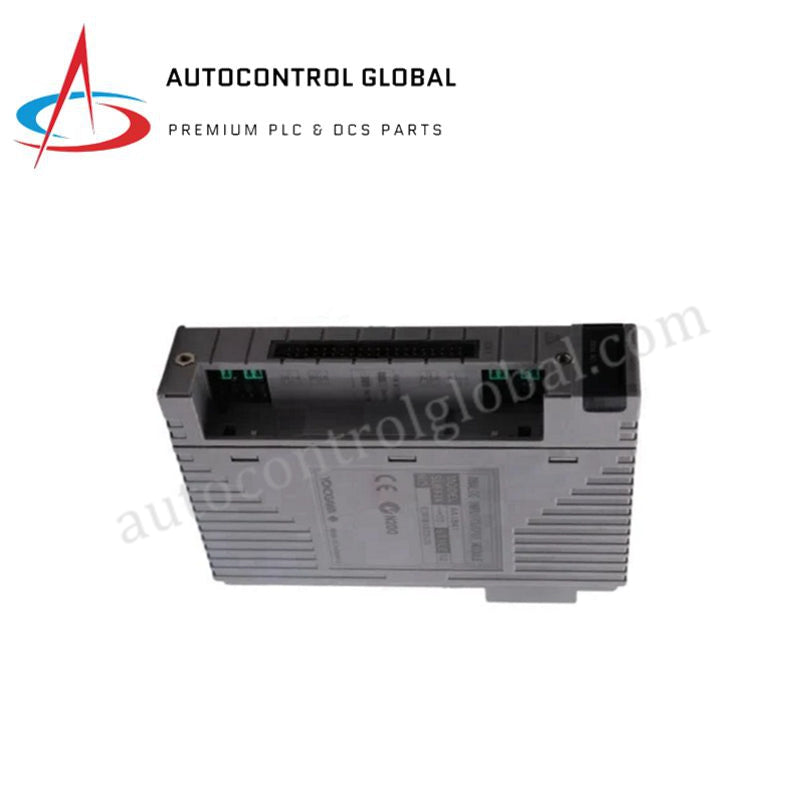

Yokogawa AAI543-H00 S1 CENTUM VP analóg kimeneti modul
Manufacturer: Yokogawa
-
Part Number: AAl543-H00 S1
Condition：New with Original Package
Product Type: Analóg kimeneti modulok
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI543-H00 S1 analógkimeneti modul
A Yokogawa AAI543-H00 S1, amelyet AAI543 analógkimeneti modulként is katalogizálnak, dedikált hardverkomponensként működik a Yokogawa CENTUM VP és CENTUM CS rendszerekben 16 csatornás, galvanikusan leválasztott, 4-20 mA-es áramkimenet megvalósításához.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | AAI543-H00 S1 |
| Márka | Yokogawa |
| Eredet | Gyártói szabványos beszerzés |
| Tömeg | 0,4 kg |
| Méretek | 2,0 x 17,9 x 12,5 cm (M x Sz x Mé) |
| Üzemi hőmérséklet | 0-60 °C |
| Teljesítményfelvétel | Max. 230 mA 5 VDC mellett, 540 mA 24 VDC mellett |
| Kimeneti csatornák | 16 csatorna, galvanikusan leválasztva |
| Kimeneti jel | 4-20 mA DC |
| Megengedett terhelési ellenállás | 0-750 ohm |
| Pontosság | +/-48 uA |
| Hőmérsékleti drift | +/-16 uA 10 °C-onként |
| Adatfrissítési időszak | 10 ms |
| Szakadásérzékelés | 0,65 mA alatt |
| Dielektromos szilárdság | 1500 VAC 1 percig (jel és rendszer között) |
| HART-protokoll | Beépített HART-modem digitális kommunikáció támogatásával |
Folyamatszabályozás és DCS-műszerezés
A modul mind a 16 galvanikusan leválasztott áramcsatornán beépített HART-modemmel rendelkezik, amely lehetővé teszi a kétirányú digitális kommunikációt a primer 4-20 mA-es analóg szabályozási hurkokra szuperponálva. A belső galvanikus leválasztók 1500 VAC dielektromos leválasztást biztosítanak a kimeneti jelek és a rendszer hátlapjának logikája között, megakadályozva, hogy a földpotenciál-eltérések destabilizálják a Field Control Station (FCS) működését. A folyamatos hardverfelügyelet valós időben, 0,65 mA alatti küszöbértéken érzékeli a szakadásokat, miközben a kettős redundáns átkapcsolási architektúrákban 10 ms-os adatfrissítési időszakot tart fenn.
Gyakran ismételt kérdések
K: Hogyan kezeli a modul a szakadásból eredő hibák érzékelését a 4-20 mA-es hurkokban?
V: A fedélzeti diagnosztikai áramkör folyamatosan figyeli a hurokáram szintjét. Ha a kimeneti áramkör ellenállása annyira megnő, hogy a hurokáram 0,65 mA alá csökken, a modul belső szakadásriasztási jelzőt aktivál, és a rendszerdiagnosztikát a 10 ms-os ciklusidőn belül frissíti, a szomszédos működő csatornák megszakítása nélkül.
K: Melyek a kettős redundáns AAI543-modulpárok elsődleges telepítési követelményei?
V: A kettős redundáns telepítéshez két AAI543 modult kell elhelyezni az FIO-csomópont egységében egymás melletti vagy kijelölt redundáns foglalatokban. Mindkét modul közös redundáns kapocsléchez vagy interfészkábelhez csatlakozik, így zökkenőmentes hardveres átkapcsolás biztosítható a kimeneti jel ugrása vagy a hurok tápellátásának megszakadása nélkül.
Helyszíni telepítési irányelvek
A modult függőlegesen szerelje be a kijelölt FIO-rackfoglalatba, és behelyezés előtt gondoskodjon a hátlapi csatlakozók pontos illeszkedéséről. A rendszer rackkeretéhez való megfelelő földelési csatlakozás biztosítása érdekében húzza meg a felső és alsó panel rögzítőcsavarjait.
A terepi beavatkozókat és pozicionálókat sodrott, árnyékolt érpárú vezetékekkel kábelezze az elektromágneses zavarok minimalizálása érdekében. Teljes, 20 mA-es meghajtás mellett a hurok terhelési impedanciáját szigorúan a 0-750 ohm tartományon belül tartsa. A jelvezetékeket a szekrény kábelcsatornáiban legalább 200 mm távolságban vezesse el a nagyfeszültségű AC-vezetékektől. A kábelárnyékolásokat közvetlenül, egyetlen földelési ponton csatlakoztassa a szekrény műszerezési földelősínjéhez.
