Yokogawa AAI835-S50 CENTUM VP analóg I/O-modul
Manufacturer: Yokogawa
-
Part Number: AAI835
Condition：New with Original Package
Product Type: Analóg bemeneti/kimeneti modulok
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

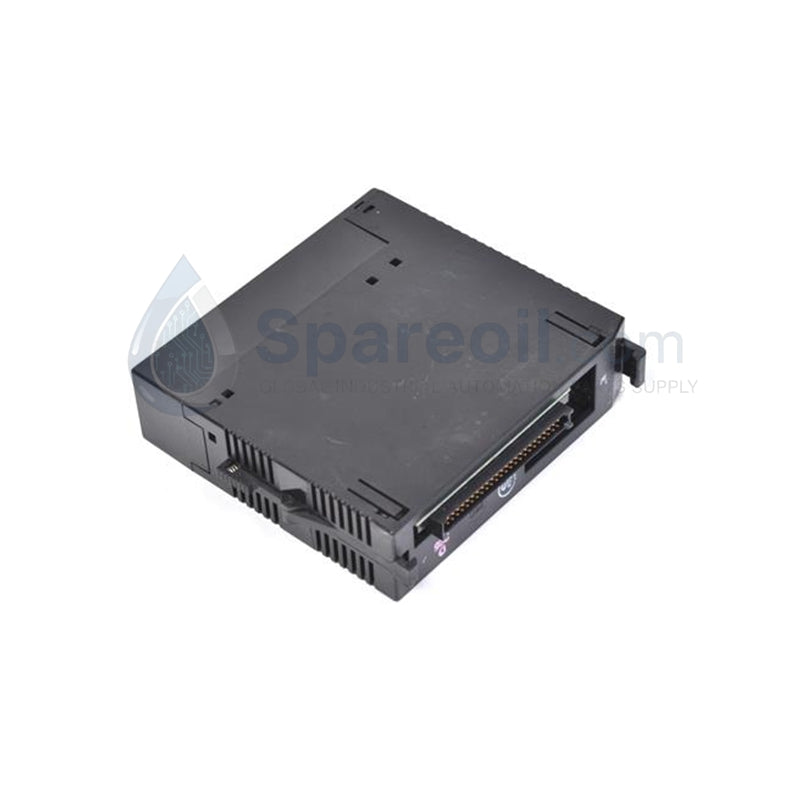

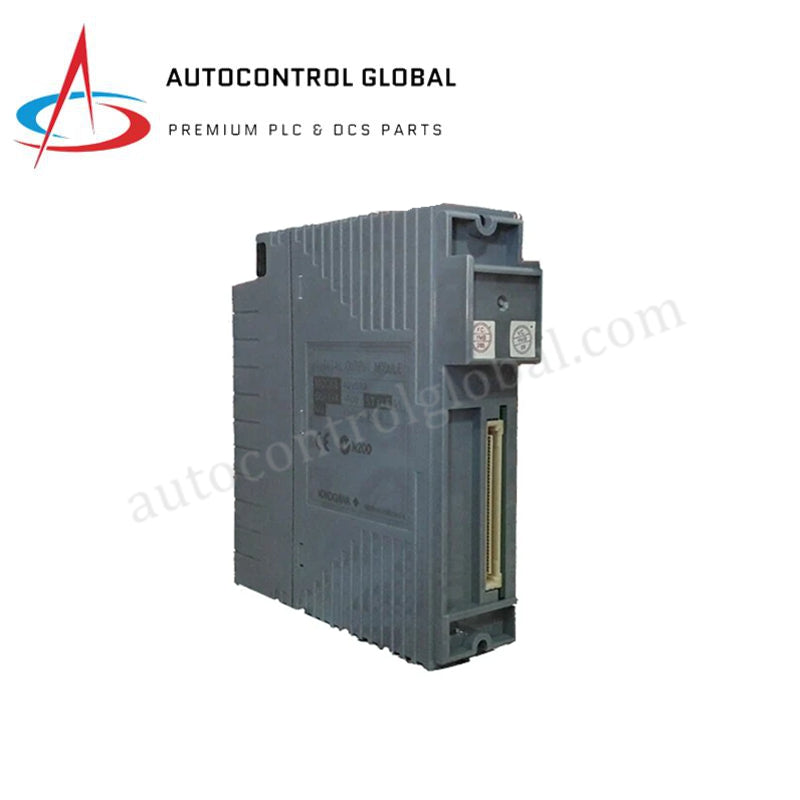

Yokogawa AAI835-S50 analóg I/O-modul
A Yokogawa AAI835-S50, amelyet AAI835 analóg I/O-modulként is katalogizálnak, dedikált hardverkomponensként működik a 4 csatornás bemeneti és 4 csatornás kimeneti, 4-20 mA DC-jelkezeléshez a Yokogawa CENTUM VP- és FIO-hálózatokban.
Utótagok felbontása és modellmátrix
| Kód | Típus | Leírás |
|---|---|---|
| AAI835 | Alapmodell | Analóg I/O-modul (4-20 mA, 4 csatornás bemenet / 4 csatornás kimenet, leválasztott csatornák) |
| -S | Típuskód | Standard kivitel |
| 5 | Hardveropció | Robbanásvédelem nélkül |
| 0 | Környezeti opció | Alapkivitel |
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | AAI835-S50 |
| Márka | Yokogawa |
| Eredet | Standard gyártói beszerzés |
| Tömeg | 0,2 kg |
| Méretek | Standard Yokogawa FIO-modulméretek |
| Üzemi hőmérséklet | 0-50 °C |
| Teljesítményfelvétel | Kb. 360 mA 5 VDC mellett, 450 mA 24 VDC mellett |
| Bemeneti konfiguráció | 4 csatorna, egyenként leválasztva (4-20 mA DC) |
| Kimeneti konfiguráció | 4 csatorna, egyenként leválasztva (4-20 mA DC) |
| Bemeneti pontosság | +/-16 uA |
| Kimeneti pontosság | +/-48 uA |
| Megengedett kimeneti terhelés | 0-750 ohm |
| Adatfrissítési időszak | 10 ms |
| Hőmérsékleti drift | +/-16 uA 10 °C-onként |
| Adó tápellátása | >= 15,0 VDC 20 mA mellett, <= 29,3 VDC 0 mA mellett |
| Villamos szilárdság | 500 VAC 1 percig (I/O és rendszer között, valamint csatornák között) |
Folyamatirányítás és DCS-műszerezés
A modul csatornánkénti, egyedi leválasztási áramköröket tartalmaz, amelyek 500 VAC-os villamos szilárdságot biztosítanak valamennyi bemeneti és kimeneti hurok között, megakadályozva a földhurok és a közös módusú feszültségeltolódások kialakulását, amelyek destabilizálhatnák a jelátalakítást. A belső tápelosztás integrált huroktápellátást biztosít a 2-vezetékes adók számára, teljes skálán 20 mA mellett legalább 15,0 VDC kapocsfeszültséget szolgáltatva. A dinamikus hardverlogika egy 10 ms-os adatfrissítési ciklusban vizsgálja az aktív bemeneti és kimeneti csatornákat, és fenntartja a kimeneti áram szabályozását az akár 750 ohmos terhelések meghajtása mellett is, egyes vagy kettős redundáns Field Control Station (FCS) architektúrákban.
Gyakran ismételt kérdések
K: Hogyan konfigurálhatók a 2-vezetékes és 4-vezetékes terepi adók az AAI835-S50 bemeneti csatornáin?
V: A 2-vezetékes adó tápellátása és a 4-vezetékes, tápellátás nélküli áramhurkok közötti választás a modul áramköri egységén található beállító érintkezőkkel konfigurálható a foglalatba helyezés előtt.
K: Mekkora villamos leválasztási érték biztosított az egyes I/O-csatornák között?
V: A belső galvanikus leválasztók 500 VAC-os, 1 percen át fennálló villamos szilárdságot biztosítanak az egyes I/O-csatornák között, valamint a terepi kapcsok és a rendszer hátlapi busza között.
Terepi telepítési irányelvek
Igazítsa a modul vezetőkártyáját a kijelölt FIO-csomópont vázának foglalatsíneihez, majd csúsztassa be az egységet, amíg a hátlapi csatlakozó teljesen csatlakozik. A fizikai rögzítés és a szekrény földelési folytonosságának biztosításához húzza meg a felső és alsó előlap rögzítőcsavarjait.
A terepi műszerezés vezetékezéséhez használjon sodrott, árnyékolt érpárokat a zajcsatolás megakadályozása érdekében. Ellenőrizze, hogy a kimeneti csatornák teljes hurokellenállása a 0-750 ohmos üzemi határértéken belül maradjon. A jelvezeték árnyékolását a vezérlőszekrény egyetlen földelő sínjén csatlakoztassa a csatornák leválasztási integritásának fenntartása érdekében.
