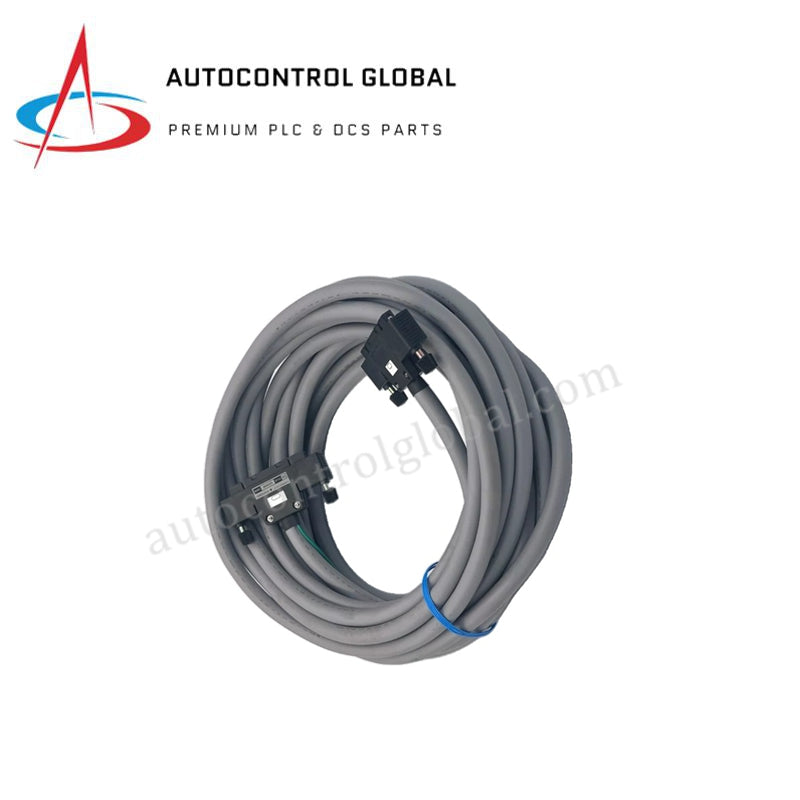

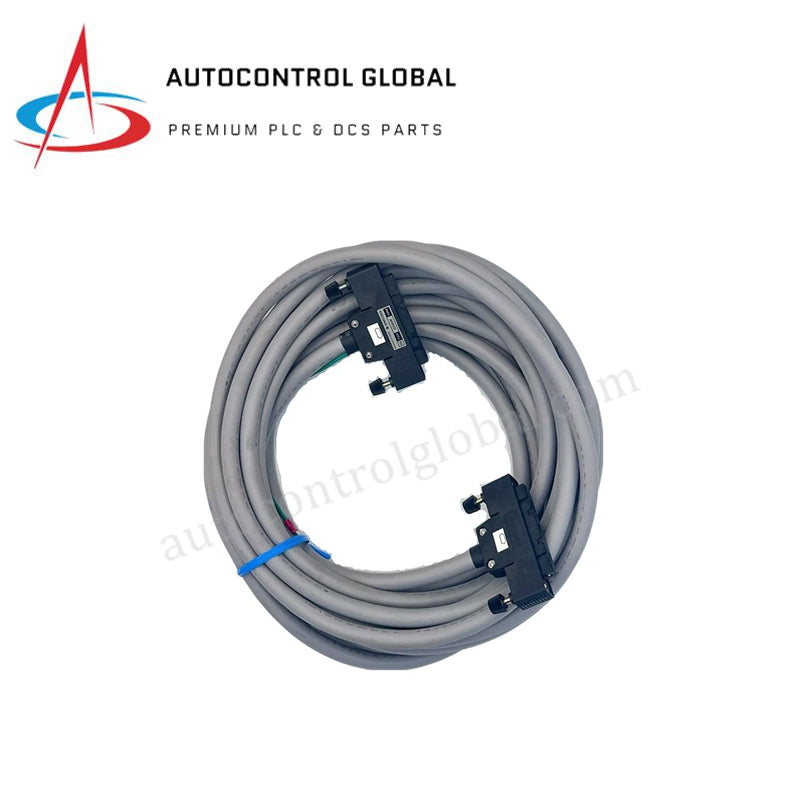

Yokogawa AKB331-M015/SDV541 jelátviteli kábel 15m
Manufacturer: Yokogawa
-
Part Number: AKB331-M015/SDV541
Condition：New with Original Package
Product Type: Interfészjel-kábelek
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AKB331-M015/SDV541 jelzőkábel
A Yokogawa CENTUM VP és ProSafe-RS platformok 16 csatornás digitális kimeneti jeleinek továbbítására konfigurált Yokogawa AKB331-M015/SDV541 (AKB331 jelzőkábel) közvetlen fizikai/elektromos csatlakozást biztosít.
Utótagok bontása és modellmátrix
| Kód | Típus | Leírás |
|---|---|---|
| AKB331 | Alapmodell | Jelzőkábel (50 tűs–50 tűs) |
| -M015 | Utótagkód | Kábelhossz: 15 m |
| /SDV541 | Opciókód | Kódolt/specifikus csatlakozás az SDV541 digitális kimeneti modulhoz |
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | AKB331-M015/SDV541 |
| Márka | Yokogawa |
| Eredet | Szabványos gyártói beszerzés |
| Tömeg | 3 kg |
| Méretek | 15 m kábelhossz |
| Üzemi hőmérséklet | -20 és 60 °C között |
| Teljesítményfelvétel | Passzív alkatrész (0 W) |
| Csatlakozótípus | 50 tűs–50 tűs |
| Csatornakapacitás | 16 digitális kimeneti csatorna |
| Modulinterfész | SDV541 digitális kimeneti modul |
| Sorkapocs-panel interfésze | SBD4D, SED4D/SRM54D, STB4S, STB4D |
| Architektúra támogatása | Egyedi és kettős redundáns konfigurációk |
| Kódolási mechanizmus | Az /SDV541 opció mechanikus kódolása megakadályozza a helytelen behelyezést |
Folyamatirányítás és terepi jelleválasztás
A jelösszekötő közvetlen, 50 tűs interfész-folytonosságot biztosít az SDV541 biztonsági digitális kimeneti modul és a terepi sorkapocsblokkok között, a jelet rontó átkötések nélkül. A pont-pont közötti tűkiosztás biztosítja, hogy a csatornák közötti leválasztási paramétereket a gazda I/O-modul és a sorkapocs-panel specifikációi határozzák meg. Az árnyékolt, többeres vezetőpárok megőrzik a jel épségét az ipari nagyfrekvenciás zajjal és az elektromágneses áthallással szemben a 15 méteres kábel teljes hosszán.
Gyakran ismételt kérdések
K: Hogyan akadályozza meg fizikailag az /SDV541 opciókód a helytelen telepítést a helyszínen?
V: Az /SDV541 opció mechanikus kódoló illesztést tartalmaz az 50 tűs csatlakozóházon, amely megfelel az SDV541 modul fizikai csatlakozófejének. Ez megakadályozza, hogy a műszaki személyzet karbantartás közben inkompatibilis analóg vagy nagyfeszültségű diszkrét I/O-modulokhoz csatlakoztassa a kábelt.
K: Használható ez a 15 méteres összeállítás kettős redundáns ProSafe-RS biztonsági műszeres rendszerarchitektúrákban?
V: Igen, a kábel teljes mértékben támogatja az egyedi és a kettős redundáns I/O-konfigurációkat is. Redundáns rendszerekben két különálló AKB331 kábel továbbítja a jeleket az elsődleges és a készenléti SDV541-modulpártól a megfelelő kettős buszos sorkapocs-panelekhez, például az STB4D-hez vagy a SED4D-hez.
Terepi telepítési irányelvek
A 15 méteres kábelt dedikált kisfeszültségű I/O-kábeltálcákban vagy kábelcsatornákban vezesse, és tartson legalább 200 mm távolságot a nagyfeszültségű váltakozó áramú tápvezetékektől az indukált elektromos zaj minimalizálása érdekében. Védőcsövön történő behúzáskor tartsa be az 50 eres ipari jelzőkábelekre előírt minimális hajlítási sugarat, hogy elkerülje a belső vezetők mechanikai terhelését.
Az 50 tűs csatlakozó kulcsnyílását pontosan igazítsa az SDV541 modul elülső interfészén található csatlakozófejhez. A stabil elektromos érintkezés és a rezgésálló csatlakozás biztosítása érdekében teljesen illessze a csatlakozót a helyére, majd kézzel húzza meg a két rögzítőcsavart. A földelő pigtail-vezetéket vagy a csatlakozó árnyékoló harisnyáját közvetlenül csatlakoztassa a szekrény műszerföldelési sínjéhez, hogy a teljes kábelút mentén fennmaradjon az EMC-árnyékolás folytonossága.
