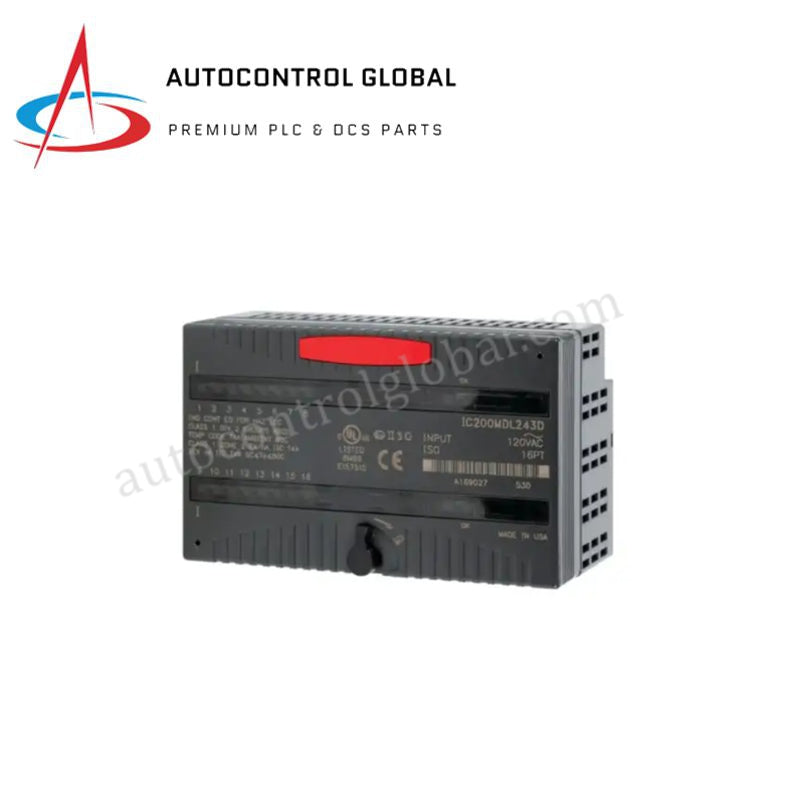

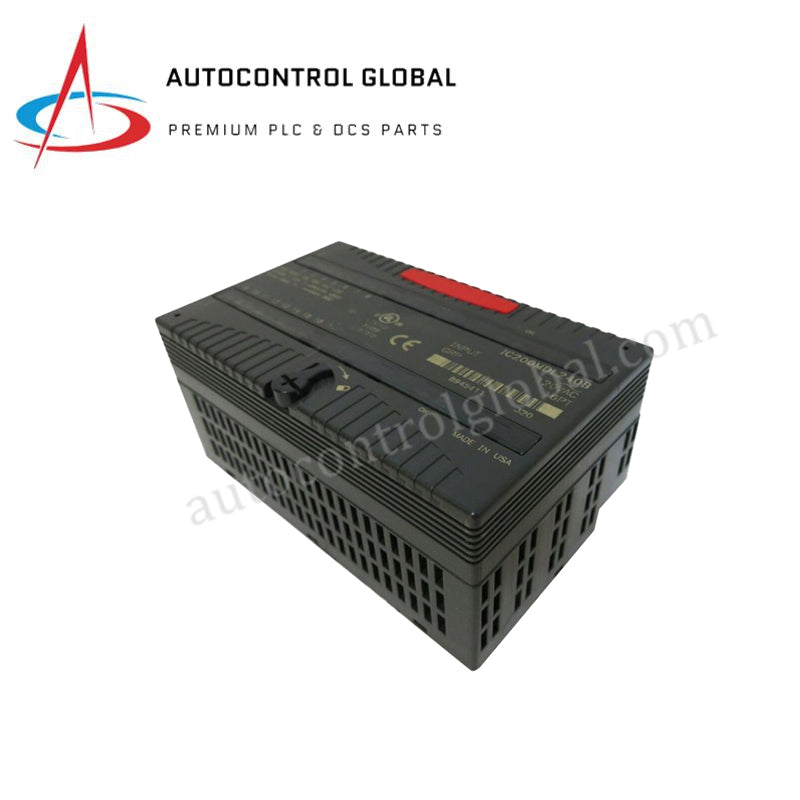

Modulo di ingresso digitale a 16 punti GE IC200MDL243D VersaMax 120 V CA
Manufacturer: GE Fanuc
-
Part Number: IC200MDL243D
Condition：New with Original Package
Product Type: Schede I/O digitali
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modulo di ingresso discreto GE Fanuc IC200MDL243D VersaMax
Il GE Fanuc IC200MDL243D, catalogato anche come modulo di ingresso discreto IC200MDL243, è un componente hardware dedicato all'acquisizione di segnali di tensione CA nelle piattaforme VersaMax I/O e Control System.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | IC200MDL243D |
| Marca | GE Fanuc |
| Origine | Stati Uniti |
| Peso | 0,20 kg (0,44 lb) |
| Dimensioni | 110 mm x 66,8 mm x 50,0 mm |
| Temperatura di esercizio | da 0 a +60 °C |
| Consumo energetico | 100 mA a 5 VCC |
| Tensione di esercizio | 120 VCA |
| Numero di ingressi | 16 ingressi discreti |
| Tempo di risposta massimo (attivazione) | 1 ciclo |
| Isolamento dei canali | Sì (dal campo alla logica del backplane) |
| Indicatori di stato | 16 LED di ingresso numerati individualmente, 1 LED di stato del backplane |
Velocità di comunicazione del bus del backplane e scalabilità della densità I/O
Il modulo instrada i segnali di stato discreti CA direttamente verso la CPU VersaMax attraverso l'interfaccia del backplane del carrier, utilizzando una scalabilità ad alta densità per elaborare 16 canali discreti in un ingombro fisico compatto. Con un carico di corrente del backplane di 100 mA a 5 VCC, l'unità esegue il rilevamento degli stati discreti a 120 VCA con un tempo di risposta massimo di 1 ciclo. L'isolamento dei canali protegge la velocità di comunicazione del bus del backplane dal rumore elettrico lato campo, dai transitori di tensione e dalle differenze di potenziale di terra nella rete I/O.
Domande frequenti
D: Come si monta l'IC200MDL243D sulla struttura del rack I/O VersaMax?
R: Il modulo si innesta direttamente su un carrier I/O VersaMax standard, interfacciandosi con il bus del backplane e la morsettiera dei collegamenti di campo senza richiedere cavi piatti aggiuntivi.
D: Quali indicatori diagnostici sono integrati nel pannello frontale del modulo?
R: Il pannello frontale include 16 LED verdi numerati individualmente, che indicano lo stato ON/OFF di ciascun canale di ingresso a 120 VCA, oltre a 1 LED di stato del backplane per il monitoraggio dell'alimentazione e della comunicazione.
D: È possibile rimuovere l'IC200MDL243D dal carrier mentre l'alimentazione del backplane è attiva?
R: Le procedure di installazione sul campo richiedono di isolare l'alimentazione del sistema e le sorgenti di tensione del campo prima dell'inserimento o della rimozione, per evitare archi elettrici sui connettori del carrier.
Linee guida per l'installazione sul campo
Assicurarsi che l'alimentazione dell'armadio di controllo principale e le sorgenti di tensione a 120 VCA lato campo siano completamente disenergizzate prima di montare il modulo sul carrier I/O. Allineare le guide laterali del modulo alla scanalatura del carrier e premere saldamente fino al completo innesto del meccanismo di blocco. Collegare i conduttori degli ingressi di campo alle posizioni designate della morsettiera, mantenendo un instradamento e una separazione adeguati tra le linee dei segnali CA e i cavi di comunicazione CC a bassa tensione. Collegare la massa del telaio dell'armadio alla guida DIN del carrier per garantire un'efficace messa a terra della schermatura e la protezione dalle sovratensioni.
