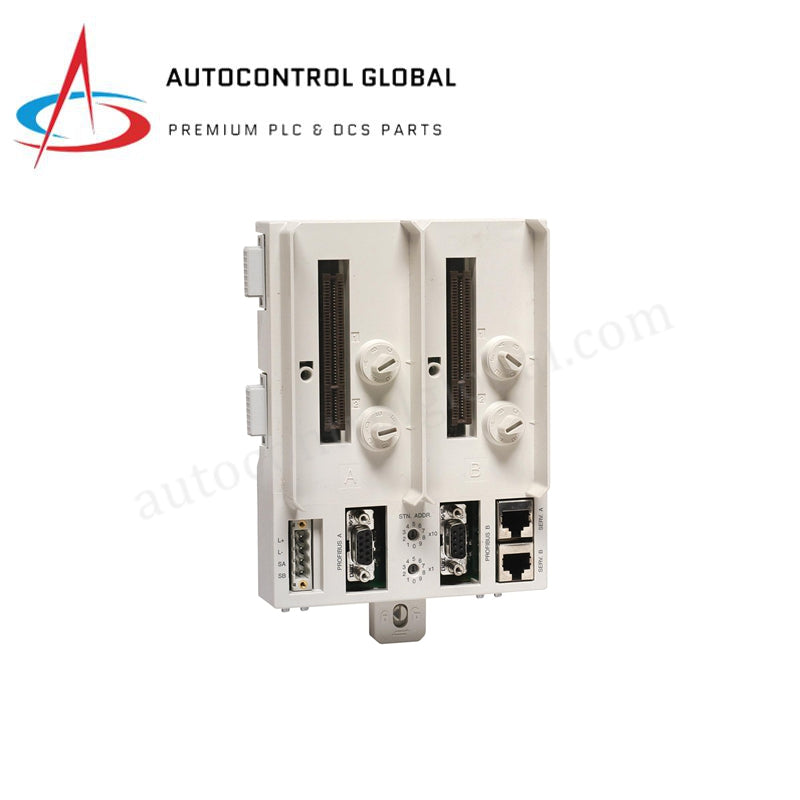

3BSE022460R1 ABB TU846 Interfaccia di Comunicazione Doppia MTU

Panoramica del Prodotto

L'ABB TU846 (3BSE022460R1) funziona come Unità di Terminazione Modulo (MTU) ad alta disponibilità progettata per ospitare interfacce di comunicazione ridondanti all'interno dell'ecosistema S800 I/O. Questa specifica MTU facilita una configurazione 1+1 per le interfacce di comunicazione PROFIBUS CI840 o CI840A, garantendo che il sistema I/O mantenga un funzionamento continuo anche in caso di guasto di un modulo di comunicazione. Colma il divario tra i moduli I/O di campo S800 e il controller AC 800M fornendo una distribuzione di potenza stabile e percorsi di segnale ridondanti. Forniamo questa unità al 100% nuova e originale, in confezione sigillata di fabbrica, rispettando gli standard rigorosi delle industrie di processo mission-critical.

Specifiche Tecniche

Vantaggi Ingegneristici

Il TU846 3BSE022460R1 fornisce la base meccanica ed elettrica per reti industriali a zero tempi di inattività:

• Architettura Tollerante ai Guasti: Il design a doppio slot ospita due moduli CI840/CI840A in configurazione ridondante 1+1. Se il modulo primario riscontra un errore, il sistema passa senza interruzioni all'unità di riserva senza interrompere il segnale PROFIBUS o il controllo del processo.

• Porte di Comunicazione Integrate: L'unità dispone di un connettore DSUB9 dedicato per la connettività PROFIBUS e porte di servizio RJ45. Ciò elimina la necessità di giunzioni a T esterne o cablaggi disordinati, poiché la terminazione del bus e la divisione del segnale avvengono all'interno della base MTU.

• Orientamento Versatile: Il TU846 supporta il montaggio su binario DIN sia orizzontale che verticale. Questa flessibilità consente agli ingegneri di ottimizzare il flusso d'aria e lo spazio nell'armadio, specialmente in rack di controllo distribuito ad alta densità.

• Distribuzione di Potenza Affidabile: La MTU gestisce l'ingresso a 24V DC e lo distribuisce su entrambe le interfacce di comunicazione. La robusta classificazione di isolamento a 50V protegge il bus I/O da picchi di tensione in modalità comune e disturbi elettrici.

• Capacità Hot-Swap: Poiché il cablaggio di campo e i cavi PROFIBUS si collegano direttamente alla piastra base TU846, i team di manutenzione possono sostituire i moduli di comunicazione mentre il sistema è attivo. Ciò riduce il Tempo Medio di Riparazione (MTTR) e previene arresti di processo.

Domande Frequenti

• Il TU846 include i moduli CI840?

  No. Il TU846 è solo un'unità di terminazione passiva. Fornisce gli slot e i terminali di cablaggio per i moduli CI840 o CI840A, che devono essere acquistati separatamente.

• Qual è la temperatura massima di funzionamento per il TU846?

  L'unità supporta fino a 55°C quando montata orizzontalmente. Se la configurazione del tuo armadio richiede il montaggio verticale, il limite operativo è di 40°C per garantire una corretta dissipazione del calore.

• Il 3BSE022460R1 è un'unità nuova o ricondizionata?

  Forniamo solo hardware ABB originale e al 100% nuovo. Ogni TU846 arriva nella confezione originale di fabbrica con una garanzia completa di 12 mesi del produttore.

• Posso usare questa MTU per applicazioni non ridondanti?

  Pur essendo progettato specificamente per la ridondanza, il TU846 può funzionare con un singolo modulo CI840. Tuttavia, per sistemi non ridondanti, le MTU compatte a slot singolo sono generalmente più efficienti in termini di spazio.
