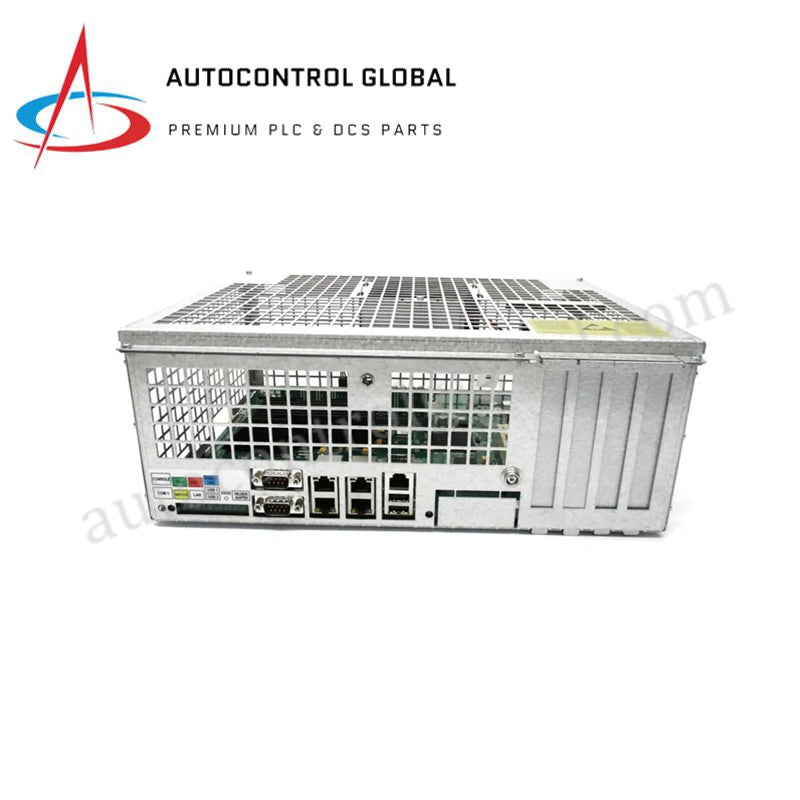

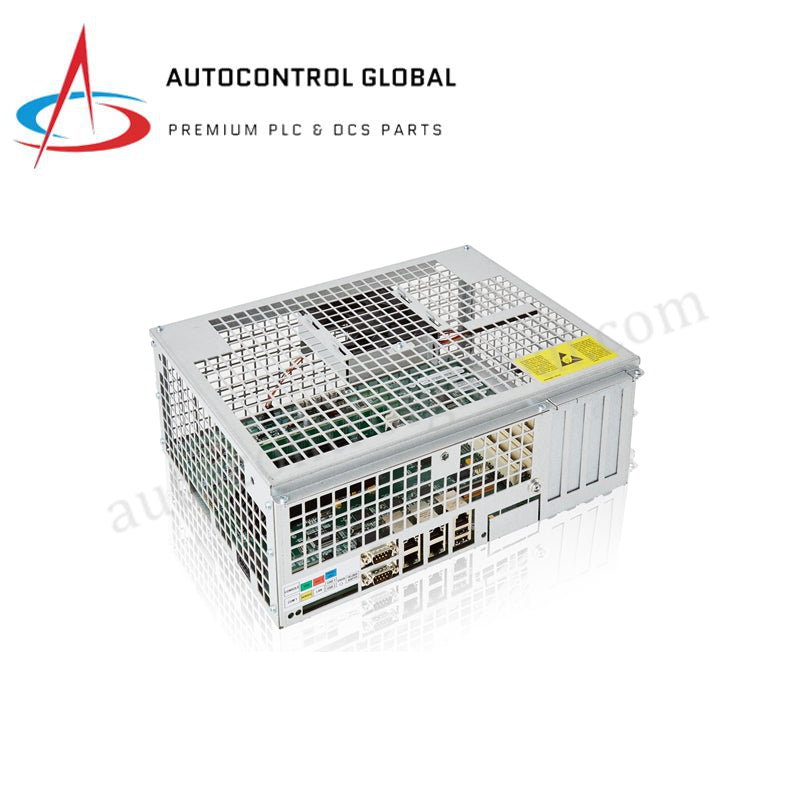

3HAC041443-003 DSQC639 Controllo Giunto Robot ABB IRC5

Panoramica del Prodotto

Il DSQC639 (3HAC041443-003) è un'unità servo drive ad alte prestazioni progettata per la generazione di controller robot ABB IRC5. Sebbene spesso associato alla pila di calcolo principale nelle configurazioni drive-link (collegato con 3HAC025527-004), il DSQC639 (3HAC041443-003) gestisce specificamente l'elettronica di potenza e la regolazione a ciclo chiuso necessarie per attuare i motori delle articolazioni del robot. Questo modulo converte i comandi di movimento digitali in energia elettrica precisa, consentendo un controllo deterministico sulla posizione, velocità, e coppia. Progettato per ambienti industriali ad alto ciclo di lavoro, fornisce la stabilità necessaria per compiti intensivi di percorso come la saldatura ad arco, assemblaggio ad alta velocità, e movimentazione precisa dei materiali.

Specifiche Tecniche Dettagliate

• Produttore: ABB

• Denominazione modello: DSQC639

• Numero di Parte: 3HAC041443-003

• ID computer correlato: 3HAC025527-004 (Interfaccia computer principale)

• Tipo di dispositivo: Unità servo drive robot

• Compatibilità di Sistema: Controller robot ABB IRC5 (M2004 e successivi)

• Potenza nominale: Fino a 3 kW per asse (dipende dal motore)

• Tipo di controllo: Controllo servo digitale avanzato a ciclo chiuso

• Alimentazione: 380–480 V CA, trifase, 50/60 Hz

• Interfaccia di comunicazione: Bus drive ad alta velocità proprietario ABB

• Fieldbus opzionale: Supporta Profibus o EtherCAT tramite integrazione del controller

• Metodo di raffreddamento: Aria forzata tramite ventole integrate ad alto ciclo

• Temperatura di esercizio: 0°C a +45°C

• Dimensioni fisiche: 320 mm × 150 mm × 240 mm (L × P × A)

• Peso: 10,5 kg (Intervallo 10–12 kg)

• Protezione contro l'ingresso: IP20 (standard per armadi industriali)

• Conformità: CE, UL e standard internazionali di sicurezza robotica
